جزئیات محصول

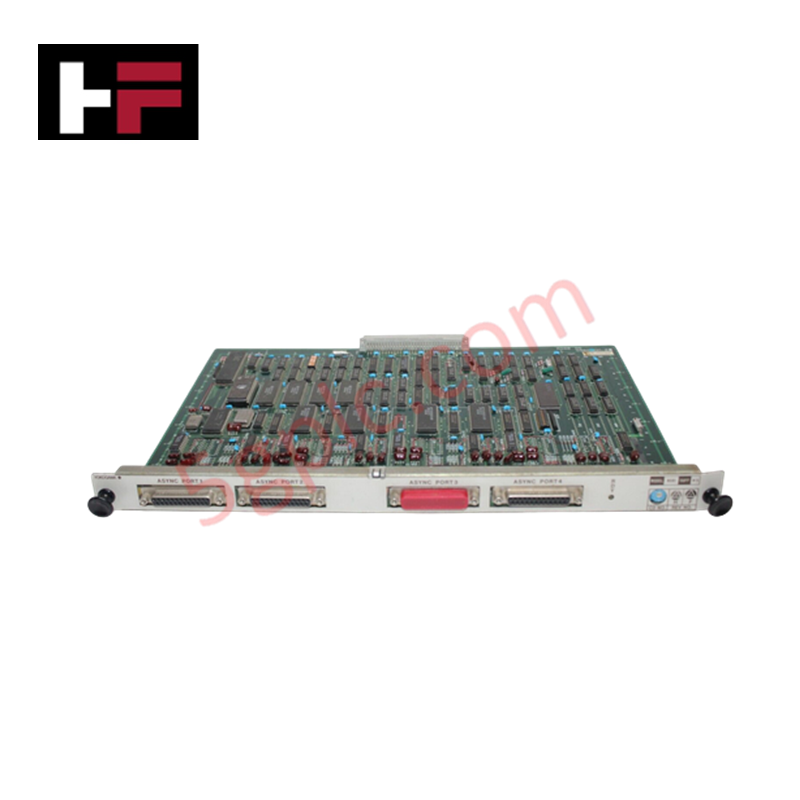

یوکوگاوا RS81*B که با عنوان کارت ماژول رابط RS81 نیز فهرست شده است، بهعنوان یک مؤلفه سختافزاری اختصاصی برای ارتباط دادهای سریال RS-232C در رکهای سیستم کنترل یوکوگاوا CENTUM VP عمل میکند. این ماژول پیوندهای فیزیکی نقطهبهنقطه و ناهمزمان داده را میان واحدهای پردازنده مرکزی و زیرسیستمهای شخص ثالث برقرار میسازد. مدارهای فناوری نصب سطحی (SMT) روی برد، قالببندی سیگنال، بررسی توازن و مدیریت بافر را در رابط گذرگاه بکپلین انجام میدهند تا زمانبندی قطعی تراکنشها حفظ شود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | RS81*B |
| برند | یوکوگاوا |
| مبدأ | ژاپن |
| وزن | 0.8 کیلوگرم |
| ابعاد | 25 میلیمتر x 254 میلیمتر x 381 میلیمتر (1.0 اینچ x 10.0 اینچ x 15.0 اینچ) |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف برق | تغذیهشده از گذرگاه بکپلین (ریل 5 VDC / 24 VDC) |
| رابط ارتباطی | درگاه سریال RS-232C |
| فناوری مونتاژ | فناوری نصب سطحی (SMT) با دقت بالا |
| سازگاری سیستم | یوکوگاوا CENTUM VP |
معماری رابط سریال و ایزولاسیون گالوانیکی
ماژول RS81*B انتقالهای تلهمتری سریال RS-232C را هماهنگ میکند و همزمان مسیرهای ارتباطی میدانی را از ریلهای منطقی داخلی بکپلین جدا نگه میدارد. ایزولاسیون گالوانیکی کانالبهکانال، هنگام اتصال به کنترلرهای خارجی یا تجهیزات ابزار دقیق هوشمندی که روالهای تبدیل پروتکل حلقه 4-20 mA HART را اجرا میکنند، از راهاندازهای سیگنال در برابر نویز الکتریکی مد مشترک و حلقههای اتصال زمین محافظت میکند. مدارهای بافر داخلی، انتقال فریمهای ناهمزمان را مدیریت میکنند تا هنگام بهروزرسانیهای دورهای پردازنده DCS از برخورد بستهها جلوگیری شود.
سؤالات متداول
س: کارت رابط RS81*B از کدام پروتکل ارتباطی فیزیکی پشتیبانی میکند؟
پ: این ماژول به یک راهانداز رابط سریال RS-232C مجهز است که برای ارتباط مستقیم، نقطهبهنقطه و ناهمزمان با دستگاههای خارجی طراحی شده است.
س: آیا میتوان ماژول RS81*B را زمانی که رک میزبان برقدار است خارج یا تعویض کرد؟
پ: برای خارج کردن ماژول باید حلقه رابط سریال ایزوله شود؛ تعویض در حال کار فقط زمانی مجاز است که پیکربندی افزونگی بکپلین زیررک CENTUM VP مربوطه از آن پشتیبانی کند.
س: کارت چگونه از مدارهای بکپلین در برابر اضافهولتاژهای خط سریال محافظت میکند؟
پ: موانع ایزولاسیون گالوانیکی یکپارچه، پایههای سیگنال RS-232C را از گذرگاه داخلی سیستم جدا میکنند و جهشهای ولتاژ و نویز فرکانسبالای ناشی از سیمکشی میدانی را مهار میسازند.
راهنمای نصب در محل
- همراستاسازی ماژول: لبههای کارت RS81*B را با شیارهای راهنمای زیررک درون کابینت CENTUM VP همراستا کنید. ماژول را بهآرامی فشار دهید تا کانکتورهای بکپلین پشتی کاملاً در مادربرد قفل شوند.
- بستن پیچهای نگهدارنده: پیچهای نگهدارنده بالایی و پایینی پنل جلویی را محکم کنید تا مجموعه در جای خود قفل شود و اتصال زمین قاب برقرار بماند.
- اتصال شیلد کابل: شیلدهای کابل سریال RS-232C را در یک نقطه اتصال، به شینه زمین عملکردی (FE) کابینت متصل کنید تا از کوپل نویز جلوگیری شود.
- محدودیتهای حرارتی: در بالا و پایین آرایه شیارهای کارت، تهویه کافی برای همرفت طبیعی فراهم کنید و دمای کاری کابینت را در محدوده 0 تا 60 درجه سانتیگراد نگه دارید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
