جزئیات محصول

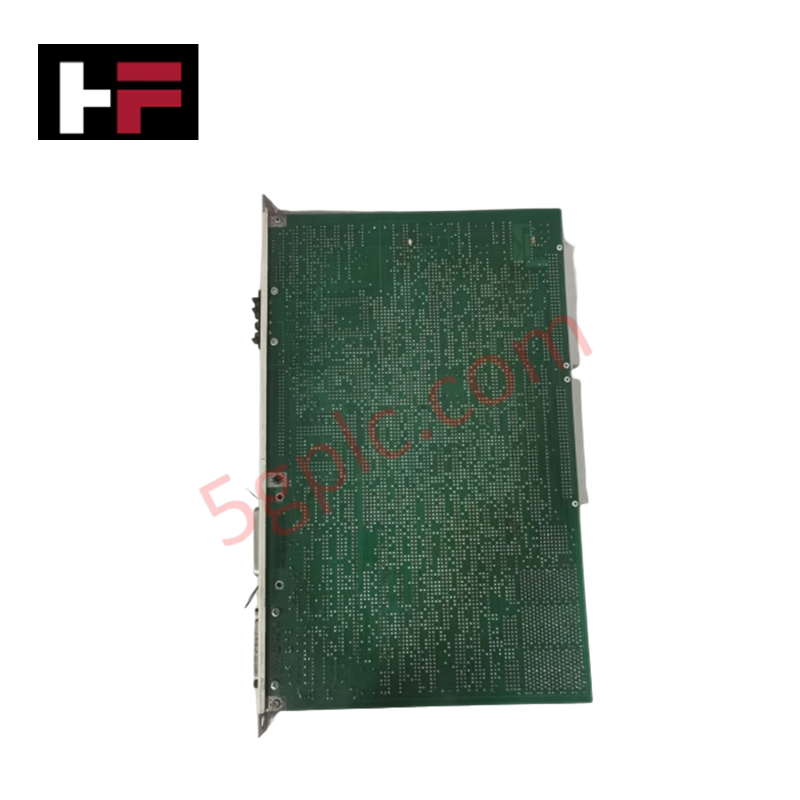

کارت Yokogawa CP81B*C (کارت پردازنده CP81B) که برای اجرای منطق پرسرعت و پردازش وظایف مرکزی در معماری‌های MOP یوکوگاوا پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند.
جزئیات پسوند و ماتریس مدل
- CP81B: پلتفرم سخت‌افزاری پایه کارت پردازنده برای سیستم‌های پردازنده عملیات چندمنظوره.
- *C: پسوند سخت‌افزاری مربوط به بازنگری یا منطقه، که سطح بازنگری مدار بک‌پلین و قطعات برد را مشخص می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CP81B*C |
| برند | Yokogawa |
| مبدأ | ژاپن |
| منبع تغذیه | 24 VDC +/-10% |
| مصرف جریان | 1.0 A |
| ولتاژ تحمل | 1000 V AC به‌مدت 1 دقیقه (پایانه‌های برق نسبت به زمین) |
| مقاومت عایقی | حداقل 100 Mohm (500 V DC) |
| ابعاد | 17.8 cm x 5.1 cm x 33.0 cm |
| وزن | تقریباً 0.9 kg |
| دمای کار | 0 تا 50 deg C |
| مصرف برق | 24 W اسمی (24 VDC در 1.0 A) |
| زبان برنامه‌نویسی | زبان نردبانی شیءگرا |
| حالت کنترل | عملکرد تکرارشونده بر اساس برنامه‌های ذخیره‌شده |
| حالت کنترل ورودی/خروجی | به‌روزرسانی مستقیم با دستورالعمل‌های ورودی/خروجی |
| هشدار خرابی فن | بازشدن خروجی کنتاکت هنگام خرابی فن (حداکثر 30 VDC، 300 mA) |
ایزولاسیون کانال‌به‌کانال یوکوگاوا و ارتباطات باس
کارت پردازنده CP81B*C دارای موانع ایزولاسیون داخلی است که مقاومت عایقی بیش از 100 Mohm بین پایانه‌های برق و زمین، همراه با ایزولاسیون دی‌الکتریک 1000 V AC، حفظ می‌کنند. این طراحی ساختاری، منطق پردازنده مرکزی را از جهش‌های ولتاژ سمت فیلد و نویز حالت مشترک جدا می‌کند. دستورالعمل‌های به‌روزرسانی مستقیم ورودی/خروجی، تأخیرهای اسکن تجهیزات جانبی را دور می‌زنند و امکان دریافت داده با سرعت بالا و پردازش قطعی سیگنال‌های فیلد را در رابط‌های پروتکل حلقه 4-20 mA HART و گره‌های توزیع‌شده DCS فراهم می‌کنند.
پرسش‌های متداول
س: CP81B*C چگونه کاهش عملکرد سیستم خنک‌کننده را به تجهیزات پایش خارجی اعلام می‌کند؟
پ: کارت دارای یک خروجی هشدار کنتاکت خشک اختصاصی با ظرفیت حداکثر 30 VDC در 300 mA است که در صورت بروز نقص در فن خنک‌کننده داخلی، به‌طور خودکار باز می‌شود.
س: برای اجرای پایدار موتور منطق CP81B*C چه محدوده ورودی توانی لازم است؟
پ: برد با منبع تغذیه اسمی 24 VDC و تلرانس مجاز ولتاژ ورودی +/-10% کار می‌کند و در بارهای کاری استاندارد، 1.0 A جریان می‌کشد.
راهنمای نصب در محل
کارت پردازنده CP81B*C را به‌صورت عمودی در شیار اختصاص‌یافته رک وارد کنید و پیش از فشار دادن محکم کارت برای قفل شدن در جای خود، از هم‌راستایی کامل کانکتورهای بک‌پلین اطمینان حاصل کنید. پیچ‌های دستی بالایی و پایینی صفحه جلویی را محکم کنید تا اتصال زمین حفاظتی قاب و مهار مکانیکی در برابر ارتعاش برقرار شود. سیم‌های اختصاصی برق 24 VDC را با استفاده از قطر سیم مناسب به ترمینال متصل کنید و سیم‌های کنتاکت هشدار فن خارجی را برای جلوگیری از القای نویز الکتریکی، دور از خطوط AC ولتاژ بالا عبور دهید.
