جزئیات محصول

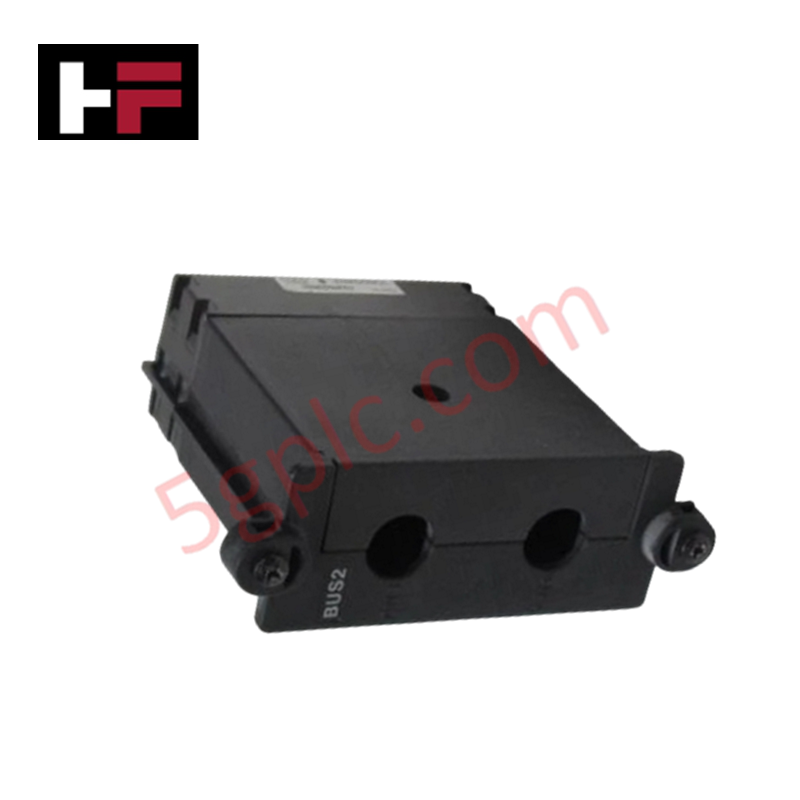

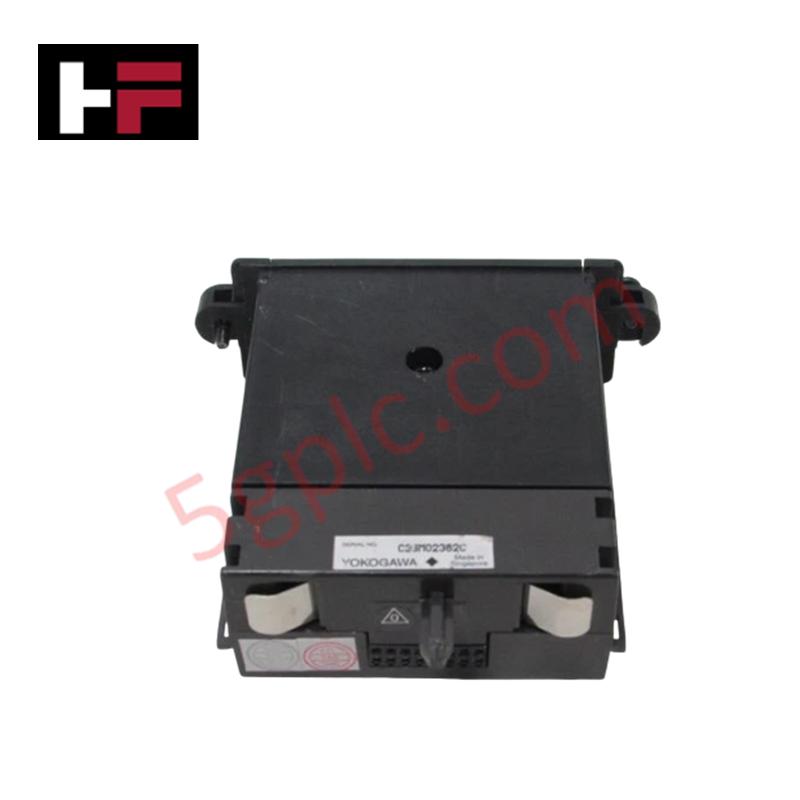

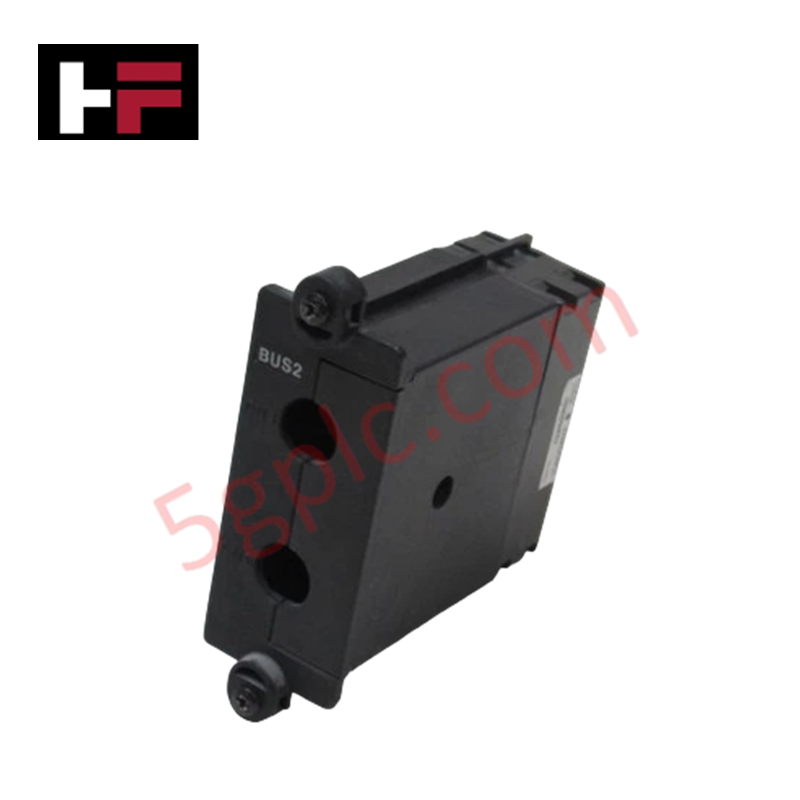

Yokogawa BUS2 که با نام BUS2 نیز به‌عنوان ماژول رابط باس FCU فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای تبادل سریع و قطعی داده بین پردازنده CPU واحد FCU و واحدهای گره I/O پایین‌دست در پلتفرم‌های AFV30، AFV40، A2FV50 و A2FV70 عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | BUS2 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| نوع ماژول | ماژول رابط باس FCU |
| سازگاری سیستم | Yokogawa CENTUM VP / CS 3000 |
| سازگاری میزبان | واحدهای پایه FCU مدل‌های AFV30، AFV40، A2FV50 و A2FV70 |
| عملکرد | ارتباط پرسرعت بین CPU واحد FCU و گره‌های I/O |
| وزن | 0.45 کیلوگرم |
| ابعاد | شیار رابط شاسی استاندارد واحد کنترل فیلد |
| دمای کاری | -20 تا 60 درجه سانتی‌گراد |
| مصرف برق | تأمین برق از طریق ریل باس بَک‌پلین FCU |
ایزولاسیون باس FOUNDATION Fieldbus و DCS در Yokogawa
معماری‌های رابط FCU در Yokogawa اجرای قطعی باس سریال پرسرعت را بین کنترلرهای اجرایی و رک‌های گره راه دور حفظ می‌کنند. مدار داخلی، تضعیف و تأخیر انتقال را محدود می‌کند و هم‌زمان سیگنال‌های تشخیصی را در کنار زوج‌های پروتکل حلقه 4-20 mA HART و بخش‌های FOUNDATION Fieldbus مسیریابی می‌کند. ایزولاسیون اختصاصی کانال‌به‌کانال در رابط بَک‌پلین از انتشار نویز حالت مشترک با فرکانس بالا در میان گره‌های کنترل محلی جلوگیری می‌کند.
سؤالات متداول
س: ماژول BUS2 چگونه یکپارچگی سیگنال را در چرخه‌های ارتباطی باس بَک‌پلین حفظ می‌کند؟
پ: این ماژول از ترنسیورهای تفاضلی در سطح سخت‌افزار و ایزولاسیون حفاظتی داخلی در سطح برد استفاده می‌کند تا تداخل الکترومغناطیسی را هنگام انتقال پیوسته فریم‌های داده پرسرعت بین پردازنده FCU و واحدهای I/O راه دور کاهش دهد.
س: هنگام نصب ماژول BUS2 در رک FCU سری AFV، درباره مصرف برق بَک‌پلین چه اقدامات احتیاطی باید انجام شود؟
پ: ماژول برق موردنیاز خود را مستقیماً از ریل تغذیه داخلی بَک‌پلین FCU دریافت می‌کند؛ پیش از نصب، محدودیت‌های مجموع جریان مصرفی بَک‌پلین را بررسی کنید تا از اضافه‌بار روی ماژول منبع تغذیه اصلی FCU جلوگیری شود.
دستورالعمل‌های نصب در محل
ماژول BUS2 را به‌آرامی در شیار تعیین‌شده FCU، درون واحدهای پایه AFV30، AFV40، A2FV50 یا A2FV70، قرار دهید تا کانکتورهای لبه کارت کاملاً در باس بَک‌پلین جا بیفتند. پیچ‌های نگهدارنده بالا و پایین را با دست محکم کنید تا تماس مناسب پین اتصال زمین برقرار شود و از قطع اتصال بَک‌پلین در اثر لرزش محیطی محفظه جلوگیری شود. اتصال زمین تک‌نقطه‌ای را در شینه زمین محفظه حفظ کنید و مطمئن شوید همه کابل‌های ارتباطی فیلد از مسیرهای توزیع برق AC فشارقوی دور باشند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
