جزئیات محصول

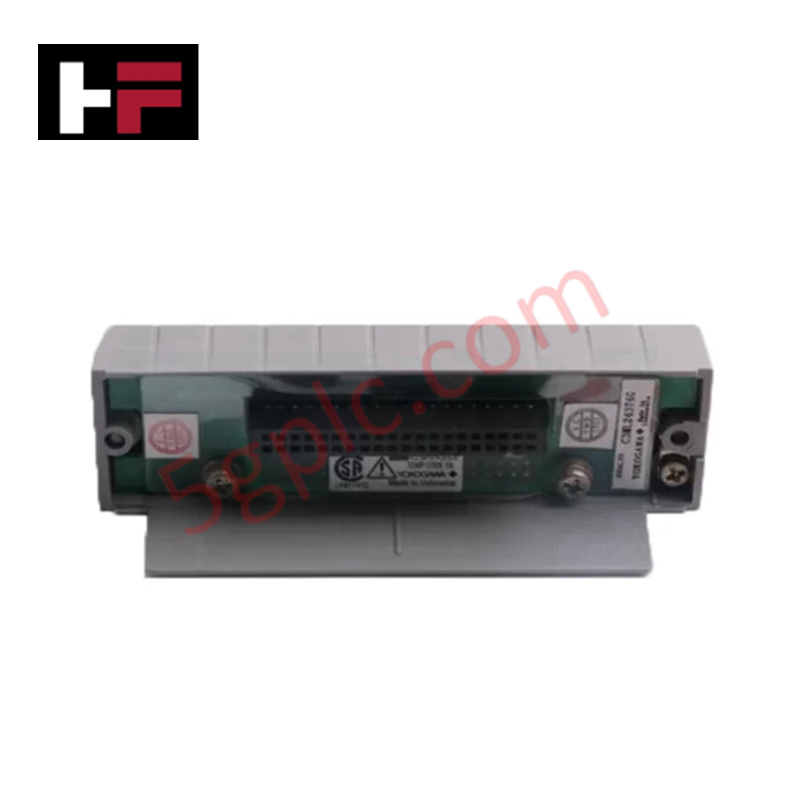

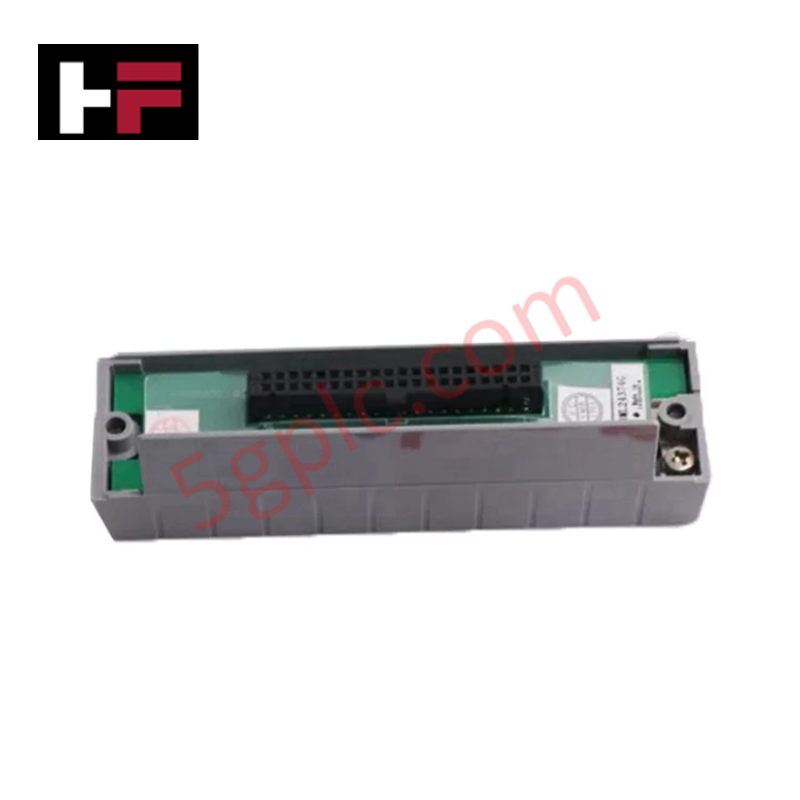

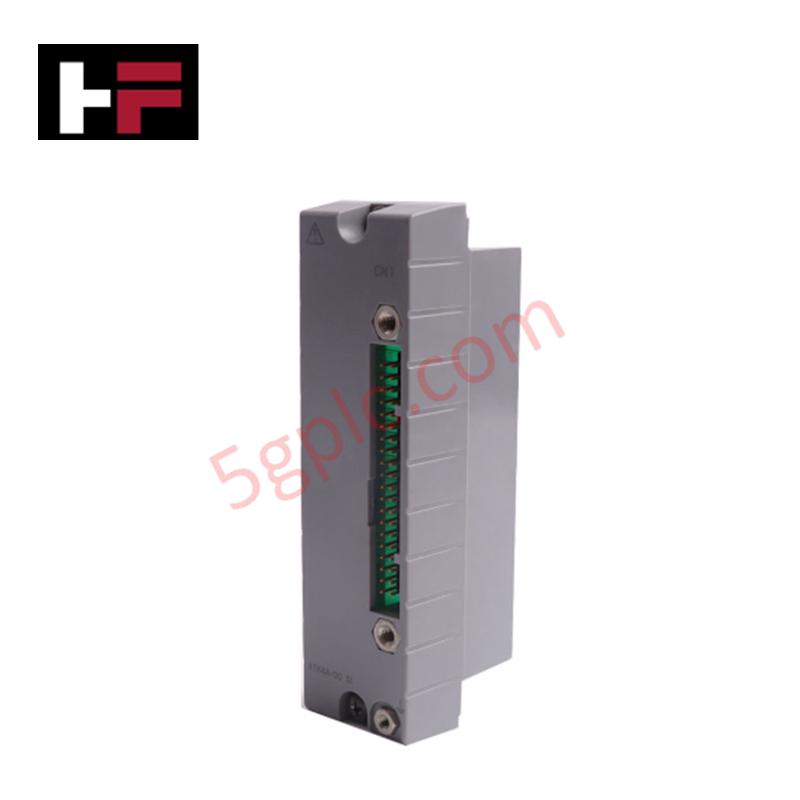

Yokogawa ATK4A-00 S1 که با نام ATK4A-00 نیز ثبت شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای مسیریابی سیگنال‌های آنالوگ ۱۶ کاناله و رابط کابل‌کشی در بسترهای زیرسیستم ورودی/خروجی DCS شرکت CENTUM عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ATK4A-00 S1 |
| برند | Yokogawa |
| مبدأ | ژاپن |
| کانال‌ها | ۱۶ کانال |
| سیگنال ورودی | ۴ تا ۲۰ mA DC یا ۱ تا ۵ VDC |
| حداکثر جریان ورودی | ۲۷ mA |
| ولتاژ حالت مشترک | ولتاژ حالت مشترک مجاز، +/-۱ V یا کمتر |
| دوره به‌روزرسانی داده | ۱۰ ms |
| دمای کار | ۲۰- تا ۷۰ درجه C |
| وزن | ۰٫۹ kg (۱ lbs ۱۶ oz) |
| ابعاد | ۵٫۱ cm x ۲۰٫۳ cm x ۱۵٫۲ cm (۲٫۰ in x ۸٫۰ in x ۶٫۰ in) |
| مصرف برق | مجموعه رابط غیرفعال (تغذیه‌شده از طریق جریان حلقه / رک میزبان) |
ایزولاسیون کانال‌به‌کانال Yokogawa و یکپارچگی سیگنال DCS
رابط‌های شرطی‌سازی سیگنال Yokogawa در هنگام دریافت داده‌های چندکاناله، دقت سیگنال را حفظ می‌کنند. این ماژول ورودی‌های آنالوگ را طی دوره به‌روزرسانی داده ۱۰ ms پردازش می‌کند و هم‌زمان پارامترهای ایزولاسیون کانال‌به‌کانال را برای کاهش اختلاف پتانسیل زمین در زوج‌های تفاضلی حفظ می‌کند. این آداپتور با یکپارچه‌سازی تداوم مسیر جبران‌سازی اتصال سرد (CJC) و کانکتورهای استاندارد کابل ریبون/KS، از ایجاد اختلال فرکانس‌بالا در ارتباطات پروتکل حلقه ۴-۲۰ mA HART یا تبدیل‌های حلقه ولتاژی ۱ تا ۵ VDC در بخش‌های پایین‌دست جلوگیری می‌کند.
پرسش‌های متداول
س: حداکثر ولتاژ حالت مشترک مجاز بین کانال‌های ورودی در ATK4A-00 S1 چقدر است؟
پ: حداکثر ولتاژ حالت مشترک مجاز، +/-۱ V DC یا کمتر است. عبور از این حد، دقت تبدیل سیگنال آنالوگ را در هر ۱۶ کانال کاهش می‌دهد.
س: رابط آداپتور در برابر شرایط اضافه‌جریان در کانال‌های مجزا چگونه عمل می‌کند؟
پ: هر کانال حداکثر جریان ورودی ۲۷ mA را پشتیبانی می‌کند. جریان‌های بیشتر از این آستانه، سازوکارهای حفاظت داخلی محدودکننده جریان را فعال می‌کنند تا مدارهای تبدیل ماژول ورودی/خروجی پایین‌دست محافظت شوند.
دستورالعمل‌های نصب در محل
ماژول رابط را به‌طور ایمن روی رک مشخص‌شده یا سازه ریل DIN درون کابینت کنترل نصب کنید. همه کانکتورهای کابل KS را با پیچ‌های قفل‌کننده یکپارچه آن‌ها محکم کنید تا در شرایط ارتعاش شدید، تماس پیوسته پین‌ها تضمین شود. اتصال زمین شیلد را به‌صورت تک‌نقطه‌ای در باس‌بار زمین کابینت برقرار کنید و کابل‌های سیگنال ولتاژ پایین را درون کانال‌های سیم‌کشی، حداقل با فاصله ۳۰۰ mm از هادی‌های برق AC ولتاژ بالا جدا نگه دارید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
