جزئیات محصول

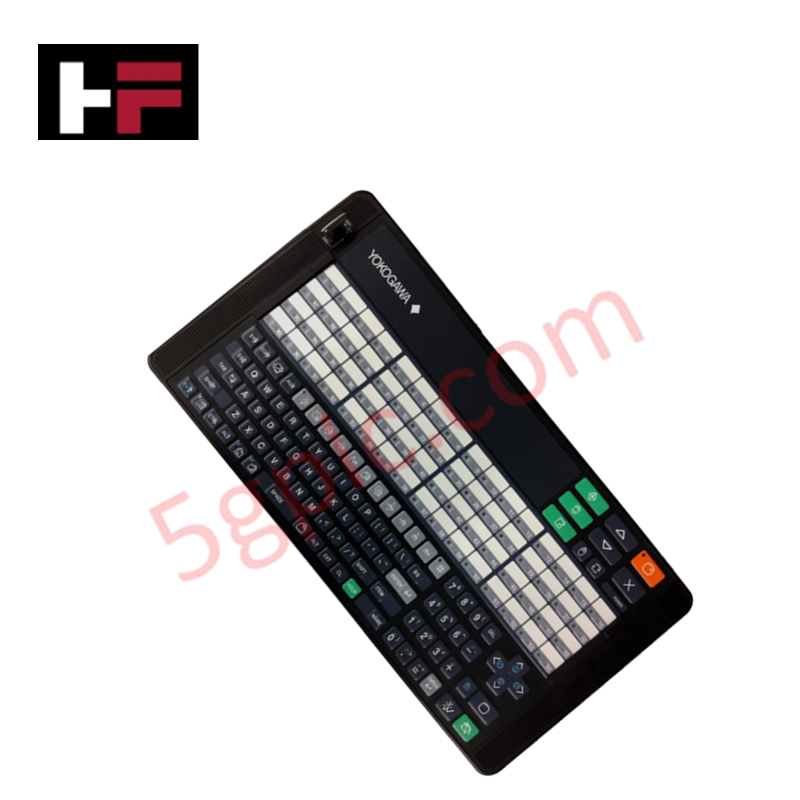

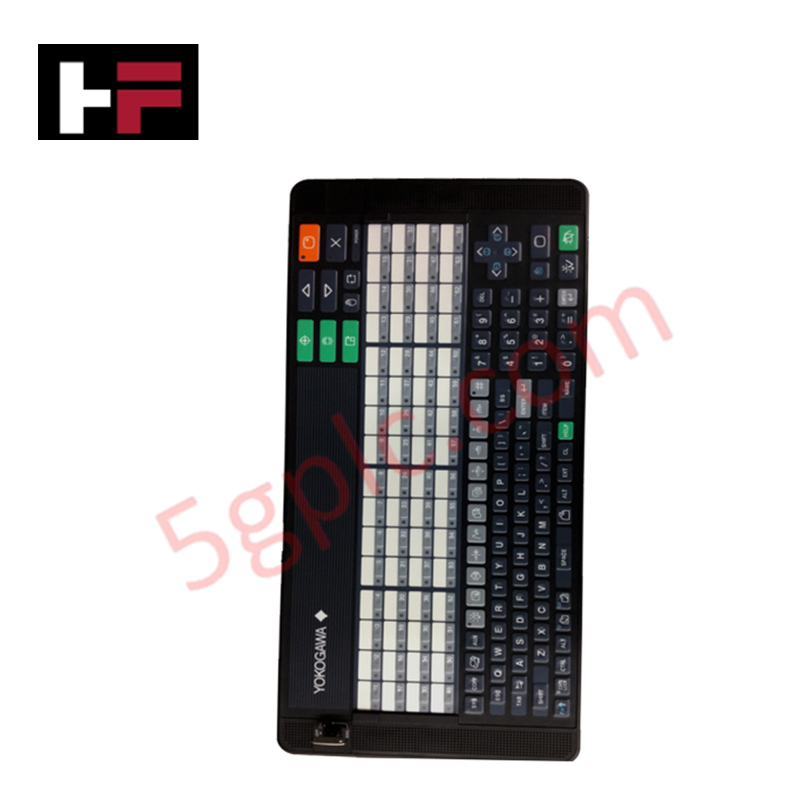

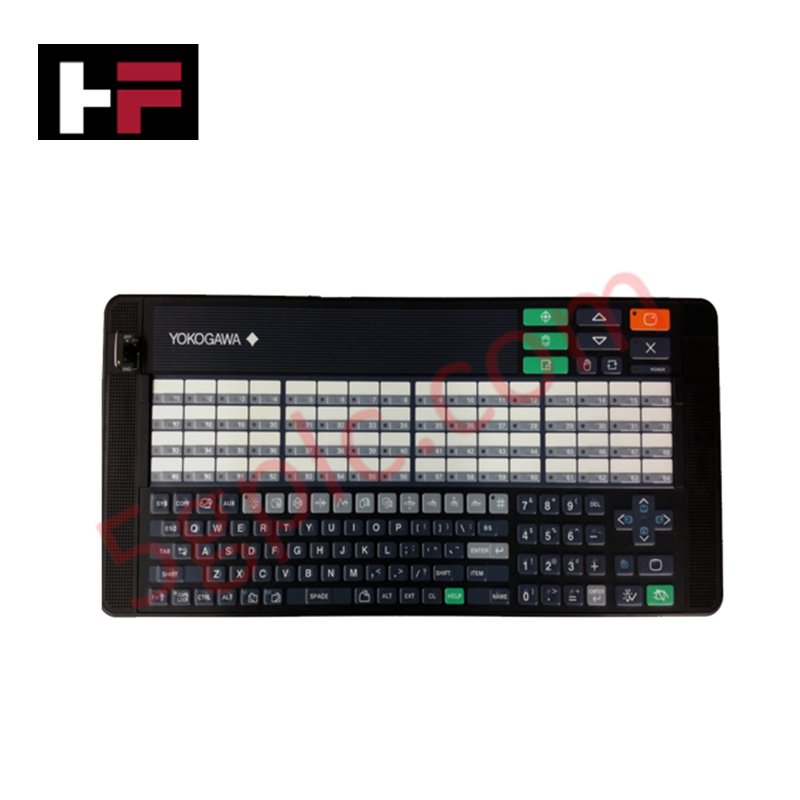

YOKOGAWA AIP830-111 که با عنوان AIP830 نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای کنترل دستی تک‌حلقه‌ای، تنظیم پارامترها و اجرای حالت‌های عملیاتی در کنسول‌های ایستگاه رابط انسانی Yokogawa CENTUM عمل می‌کند.
جزئیات پسوند و ماتریس مدل
ساختار مدل و کد پسوند سری AIP830، پیکربندی‌های مشخص کلیدهای سخت‌افزاری و چیدمان کلیدها را تعیین می‌کند:
- مدل پایه (AIP830): صفحهکلید عملیاتی برای عملکرد تک‌حلقه‌ای
- انتخاب کلید (-1): مجهز به کلید انتخاب حالت
- نوع کلید (1): کلید تأیید عملیات نوع B
- کد گزینه ثابت (1): کد گزینه ثابت تعیین‌شده به‌صورت 1
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | AIP830-111 |
| برند | YOKOGAWA |
| مبدأ | ژاپن |
| وزن | 1.2 کیلوگرم |
| ابعاد | 482 x 177 x 45 میلی‌متر |
| دمای کاری | 0 تا 50 درجه سانتی‌گراد |
| مصرف برق | 5 VDC (حداکثر 250 mA از طریق منبع تغذیه گذرگاه USB) |
| رابط میزبان | اتصال USB 2.0 با سرعت کامل |
| کلید حالت | کلید انتخاب حالت چرخشی/قفل‌دار یکپارچه |
| کلید تأیید | کلید اختصاصی تأیید اجرای نوع B |
| سازگاری سیستم | کنسول HIS مربوط به CENTUM CS 3000 / CENTUM VP |
پروتکل حلقه 4-20 mA HART و یکپارچه‌سازی با رابط اپراتوری DCS
صفحهکلید AIP830-111 کنترل لمسی مستقیمی را بر حلقه‌های کنترلی فراهم می‌کند که از طریق پروتکل حلقه 4-20 mA HART و شبکه‌های فیلدباس متصل به ایستگاه‌های کنترل میدانی CENTUM ارتباط برقرار می‌کنند. کلیدهای اختصاصی دست‌کاری تک‌حلقه‌ای به اپراتورها اجازه می‌دهند بدون پیمایش منوهای نرم‌افزاری تو‌در‌تو، نقاط تنظیم، مقادیر خروجی دستی و حالت‌های کنترلر را تنظیم کنند. کلید انتخاب حالت قفل‌دار یکپارچه، وضعیت‌های عملیاتی حیاتی را در برابر تغییرات غیرمجاز محافظت می‌کند و کلیدهای تأیید نوع B، اعتبارسنجی ایمن فرمان را پیش از ارسال درخواست‌های کنترلی از طریق شبکه اترنت سیستم تضمین می‌کنند.
پرسش‌های متداول
س: عملکرد اصلی کلید تأیید نوع B در صفحهکلید AIP830-111 چیست؟
پ: کلید تأیید نوع B برای اعتبارسنجی تغییرات حیاتی فرمان فرایند، به فشردن فیزیکی ثانویه نیاز دارد و از تغییر تصادفی نقطه تنظیم یا حالت در حلقه‌های کنترلی فعال جلوگیری می‌کند.
س: آیا صفحهکلید عملیاتی AIP830-111 از اتصال گرم به ایستگاه اپراتوری فعال پشتیبانی می‌کند؟
پ: بله، صفحهکلید از طریق رابط استاندارد USB به ایستگاه رابط انسانی (HIS) متصل می‌شود و از تعویض گرم بدون نیاز به راه‌اندازی مجدد سیستم یا ایجاد وقفه در نرم‌افزار پایش پشتیبانی می‌کند.
س: کلید انتخاب حالت (پسوند -1) از نظر الکتریکی چگونه کار می‌کند؟
پ: کلید حالت به‌صورت یک انتخابگر چرخشی فیزیکی عمل می‌کند که سطح دسترسی اپراتور به فرمان‌های صفحهکلید را بر اساس سطوح دسترسی تعیین‌شده در ماتریس امنیتی نرم‌افزار CENTUM محدود می‌کند.
راهنمای نصب در محل
پیش از قرار دادن واحد صفحهکلید AIP830-111، اطمینان حاصل کنید که برش محل نصب کنسول اپراتور با ابعاد استاندارد مطابقت دارد. مجموعه صفحهکلید را با استفاده از چهار پیچ نصب M4 در قاب پنل محکم کنید و گشتاور یکنواختی اعمال کنید تا از ایجاد تنش مکانیکی در محفظه جلوگیری شود. کابل رابط USB را از مسیرهای سیم‌کشی اختصاصی پنل عبور دهید و آن را از هادی‌های AC با ولتاژ بالا و کابل‌های توان موتور دور نگه دارید. برای اطمینان از حفاظت در برابر تخلیه الکترواستاتیکی، زبانه اتصال زمین روی شاسی فلزی پشتی را مستقیماً با استفاده از سیم اتصال زمین سبز/زرد با سطح مقطع حداقل 2.5 mm2 به شینه زمین مشترک کنسول متصل کنید.
