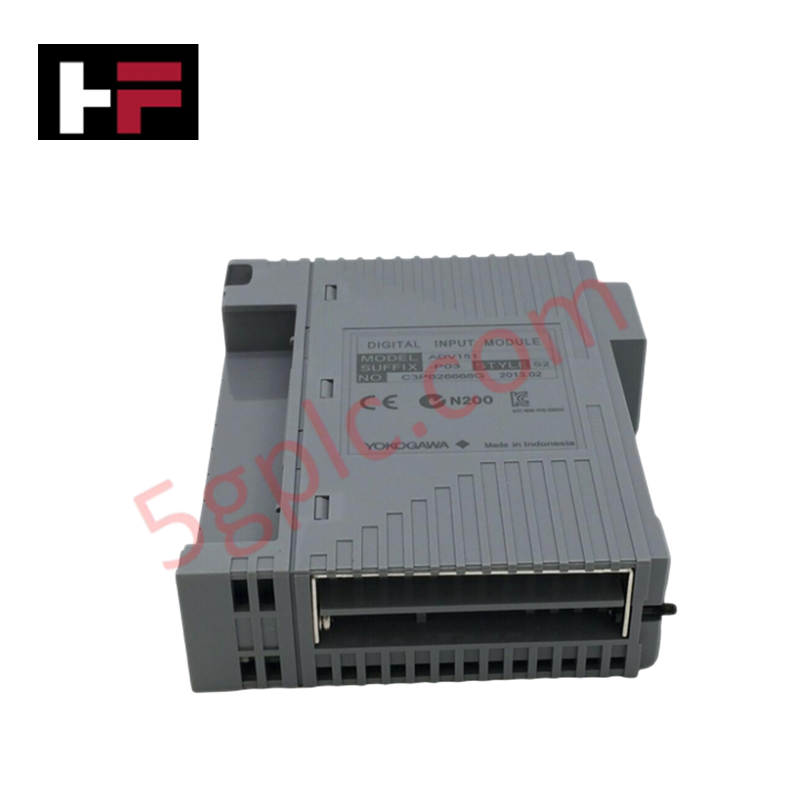

ماژول ورودی دیجیتال ۳۲ کاناله Yokogawa ADV151-E60 CENTUM VP

مروری بر محصول

 Yokogawa ADV151-E60 به‌عنوان یک رابط سیگنال گسسته با چگالی بالا برای سیستم‌های کنترل توزیع‌شده  CENTUM VP و  CENTUM CS 3000 عمل می‌کند. این ماژول ۳۲ کاناله داده‌های وضعیت دودویی را از تجهیزات میدانی مانند کلیدهای محدود، کنتاکت‌های کمکی راه‌انداز موتور و ایستگاه‌های دکمه فشاری دریافت می‌کند. با استفاده از ولتاژ حسگر ۲۴ ولت DC و ایزولاسیون نوری مقاوم، ADV151-E60 نظارت دقیق بر وضعیت و قفل‌گذاری با سرعت بالا را در محیط‌های فرآیندی پیچیده تضمین می‌کند. علامت "E60" نشان‌دهنده نسخه سخت‌افزاری تخصصی است که معمولاً با مقاومت محیطی بهبود یافته یا سازگاری خاص با رابط ساب‌راک مرتبط است.

وضعیت: ۱۰۰٪ نو و در بسته‌بندی اصلی کارخانه.

تجزیه شماره قطعه: ADV151-E60

Yokogawa از یک سیستم پسوند ساختاریافته برای تعریف اتصال و نسخه سخت‌افزاری سری ADV151 استفاده می‌کند:

• ADV151: ماژول ورودی دیجیتال (۳۲ کاناله، ۲۴ ولت DC، ایزوله).

• -E: مشخصات محیطی توسعه یافته یا رابط ترمینال تخصصی.

• 6: نسخه سخت‌افزاری تخصصی (معمولاً نشان‌دهنده مقاومت محیطی بهبود یافته یا سازگاری خاص با ساب‌راک).

• 0: مشخصات سخت‌افزاری پایه برای منطق رابط جهانی.

مشخصات فنی

ADV151-E60 آستانه‌های الکتریکی دقیقی برای تشخیص قابل اعتماد سیگنال دودویی فراهم می‌کند.

• تعداد کانال‌ها: ۳۲، ایزوله (در گروه‌ها)

• سیگنال ورودی: ۲۴ ولت DC (تماس خشک یا ورودی ولتاژ)

• جریان ورودی: ۴.۱ میلی‌آمپر (در ۲۴ ولت DC)

• ولتاژ/جریان روشن: ۱۸ تا ۲۶.۴ ولت DC / ≥ ۳.۰ میلی‌آمپر

• ولتاژ/جریان خاموش: ≤ ۵.۰ ولت DC / ≤ ۱.۰ میلی‌آمپر

• ولتاژ تحمل: ۱۵۰۰ ولت AC بین ورودی و سیستم

• دوره به‌روزرسانی داده‌ها: ۱۰ میلی‌ثانیه

• روش اتصال: ترمینال فشاری یا کابل سیگنال KS

• وزن: ۰.۳ کیلوگرم

مزایای مهندسی

• بهره‌وری بهینه رک: پردازش ۳۲ کانال در یک اسلات به طور قابل توجهی تعداد گره‌های ورودی/خروجی مورد نیاز را کاهش می‌دهد. این طراحی با چگالی بالا امکان چیدمان فشرده‌تر کابینت‌ها را فراهم کرده و هزینه کل نصب و خنک‌سازی را کاهش می‌دهد.

• ایزولاسیون سیگنال صنعتی: این ماژول دارای ایزولاسیون ۱۵۰۰ ولت AC بین ورودی‌های سمت میدانی و باس سیستم داخلی DCS است. این محافظت از تأثیر گذرای ولتاژ بالا و تداخل الکترومغناطیسی (EMI) بر پردازنده مرکزی جلوگیری کرده و پایداری کلی سیستم را حفظ می‌کند.

• به‌روزرسانی سریع منطق: دوره به‌روزرسانی داده ۱۰ میلی‌ثانیه به DCS اجازه می‌دهد تا تقریباً به صورت آنی به تغییرات وضعیت میدانی پاسخ دهد. این سرعت برای ثبت توالی رویدادها (SOE) و قفل‌گذاری سریع موتور که نیازمند دقت میلی‌ثانیه‌ای است، ضروری است.

• مقاومت محیطی بهبود یافته: نسخه سری "60" شامل قطعات داخلی به‌روزشده است که دقت سوئیچینگ را در محیط‌های با رطوبت بالا یا ناپایداری حرارتی حفظ می‌کند و از پیری زودرس قطعات جلوگیری می‌کند.

• تشخیص وضعیت مقاوم: نشانگرهای LED داخلی و بازخورد نرم‌افزاری سیستم به تیم‌های نگهداری اجازه می‌دهد تا فوراً خطاهای مربوط به کانال یا ناهنجاری‌های منبع تغذیه را در سطح رک شناسایی کنند و زمان میانگین تعمیر (MTTR) را کاهش دهند.

سؤالات متداول

• آیا ADV151-E60 به منبع تغذیه خارجی نیاز دارد؟

  بله. باید منبع تغذیه ۲۴ ولت DC خارجی برای تأمین انرژی کنتاکت‌های سمت میدانی (ولتاژ مرطوب) فراهم کنید. ماژول وجود یا عدم وجود این ولتاژ را برای تعیین وضعیت منطقی (روشن/خاموش) حس می‌کند.

• آیا می‌توان این ماژول را در پیکربندی افزونه استفاده کرد؟

  بله. سری ADV151 از افزونگی دوگانه پشتیبانی می‌کند. هنگامی که به صورت جفت روی یک صفحه پایه با قابلیت افزونگی نصب شود، سیستم حتی در صورت خرابی یکی از ماژول‌ها به کار خود ادامه می‌دهد.

• آیا می‌توانم ADV151-P00 را با ADV151-E60 جایگزین کنم؟

  بله. ADV151-E60 از نظر عملکرد با نسخه P00 سازگار است و همان قابلیت‌های ورودی ۳۲ کاناله را دارد. این ماژول به عنوان جایگزینی مقاوم‌تر یا جایگزین مستقیم در اکثر ساب‌راک‌های CENTUM VP عمل می‌کند.

• آیا می‌توانم این ماژول را برای ورودی‌های ۱۱۰ ولت AC استفاده کنم؟

  خیر. ADV151-E60 فقط برای ۲۴ ولت DC طراحی شده است. برای ورودی‌های ۱۱۰ یا ۲۲۰ ولت AC باید از رله‌های واسطه استفاده کنید تا سیگنال را به ۲۴ ولت DC کاهش دهید قبل از ورود به ماژول.
