جزئیات محصول

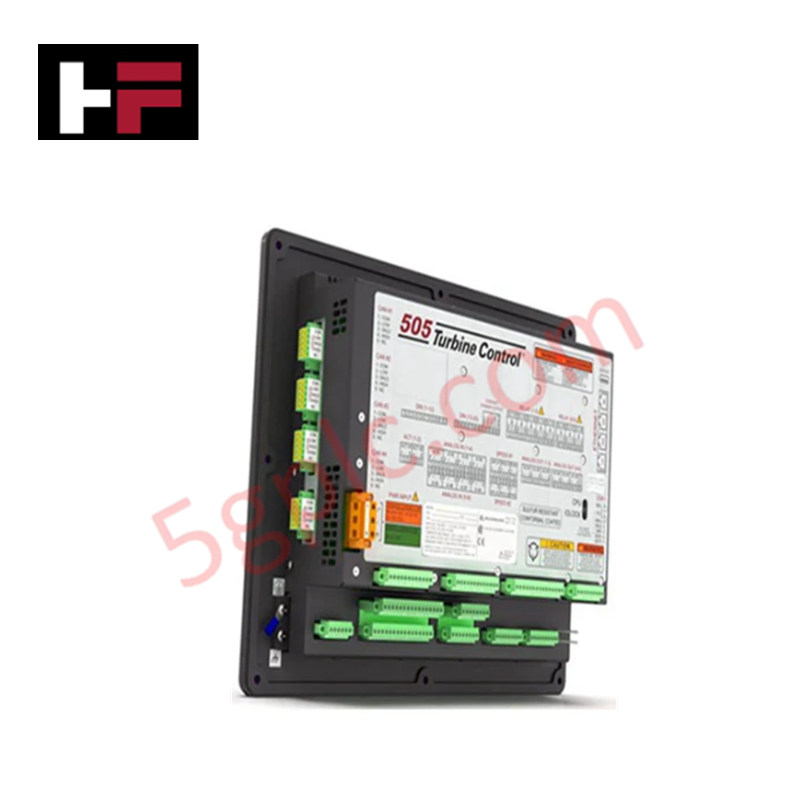

پیکربندی شده برای مدیریت توربین بخار در پلتفرمهای کنترل 505D، Woodward 8200-1302 (پنل کنترل اپراتور 8200-1302) اجرای مستقیم فیزیکی/الکتریکی تعامل HMI توربین، پیکربندی پارامترها و نظارت بر فرآیند را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 8200-1302 |
| برند | Woodward |
| مبدا | مشخص نشده |
| ابعاد | 8.4 اینچ (صفحه نمایش LCD) |
| دمای کاری | -30 تا 70 درجه سانتیگراد |
| مصرف برق | مشخص نشده |
| ولتاژ ورودی | 18-36 ولت DC (ایزوله) |
| ورودیهای آنالوگ | 8 کانال (سازگار با 4-20 میلیآمپر) |
| رده حفاظتی بدنه | IP-54 (مطابق با استانداردهای دریایی / ATEX) |
پاسخ بازخورد حلقه محرک
8200-1302 به عنوان رابط گرافیکی اصلی برای فرماندههای Woodward 505D عمل میکند و مدیریت جریان ارتباطات و دستورات لازم برای تنظیم پایدار توربین را بر عهده دارد. برای اطمینان از پاسخ بازخورد پیشبینیپذیر حلقه محرک، این دستگاه ورودیهای سرعت دوگانه افزونه را پردازش میکند—که سیگنالها را از واحدهای برداشت مغناطیسی (MPU)، پروبهای جریان گردابی یا پروبهای مجاورت دریافت میکند—تا نقاط تنظیم دقیق کنترل سرعت را محاسبه کند. این رابط، دینامیکهای سرعت و بار دوگانه را مدیریت میکند و امکان پاسخ بهینه فرمانده در طول بارگذاری گذرا یا تنظیمات ناحیه مرده فرکانس را فراهم میآورد. ادغام 8 ورودی آنالوگ قابل پیکربندی و 20 ورودی کنتاکت گسسته به کنترلر اجازه میدهد دادههای عملیاتی را به خروجیهای کنترل 4-20 میلیآمپر تبدیل کند، که تضمین میکند فرمانده حتی در شرایط ناپایدار بخار فرآیند، صحت نقطه تنظیم را حفظ کند.
سؤالات متداول
س: آیا 8200-1302 میتواند از طریق پروتکلهای صنعتی استاندارد با سیستمهای خارجی ارتباط برقرار کند؟
ج: بله، این دستگاه از پورتهای ارتباطی Modbus یکپارچه برای تبادل داده با کنترلرهای میزبان خارجی، سیستمهای SCADA یا HMIهای کمکی استفاده میکند.
س: آیا ورودیهای سرعت افزونه با همه نوع پروبها سازگار هستند؟
ج: ورودیهای سرعت دوگانه افزونه برای پذیرش انواع فناوریهای حسگر طراحی شدهاند، از جمله واحدهای برداشت مغناطیسی غیرفعال (MPU) و پروبهای جریان گردابی یا مجاورت فعال. در زمان راهاندازی، اطمینان حاصل کنید که سطح سیگنال حسگرها در محدوده ورودی پلتفرم 505D قرار دارد.
راهنمای نصب میدانی
- نصب: HMI را در برش پنل محکم کنید و اطمینان حاصل کنید که مهر و موم حفاظت ورودی IP-54 را حفظ میکند. به استانداردهای تطابق دریایی/ATEX برای فاصله فیزیکی و زمین کردن توجه کنید تا از تداخل الکترومغناطیسی موضعی جلوگیری شود.
- سیمکشی: حلقههای سیگنال 4-20 میلیآمپر و ورودیهای کنتاکت را با کابلهای جفتپیچخورده شیلددار عبور دهید. این کابلها را از کابلهای میدان با توان بالا جدا کنید تا از تداخل با مدارهای برداشت حسگر سرعت جلوگیری شود.
- اتصال برق: دستگاه را به منبع تغذیه ایزوله 18-36 ولت DC متصل کنید. از حفاظت مناسب در برابر نوسانات برای رعایت استانداردهای ایمنی الکترومغناطیسی EN 61000-6-2 استفاده کنید.
- اعتبارسنجی: پس از روشن شدن، به حالت کالیبراسیون بروید تا نگاشت 20 ورودی کنتاکت را بررسی کرده و اطمینان حاصل کنید که 8 ورودی آنالوگ به درستی برای متغیرهای فرآیند توربین مقیاسبندی شدهاند. قبل از نهایی کردن پیکربندی، تبادل ارتباط Modbus را تأیید کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
