جزئیات محصول

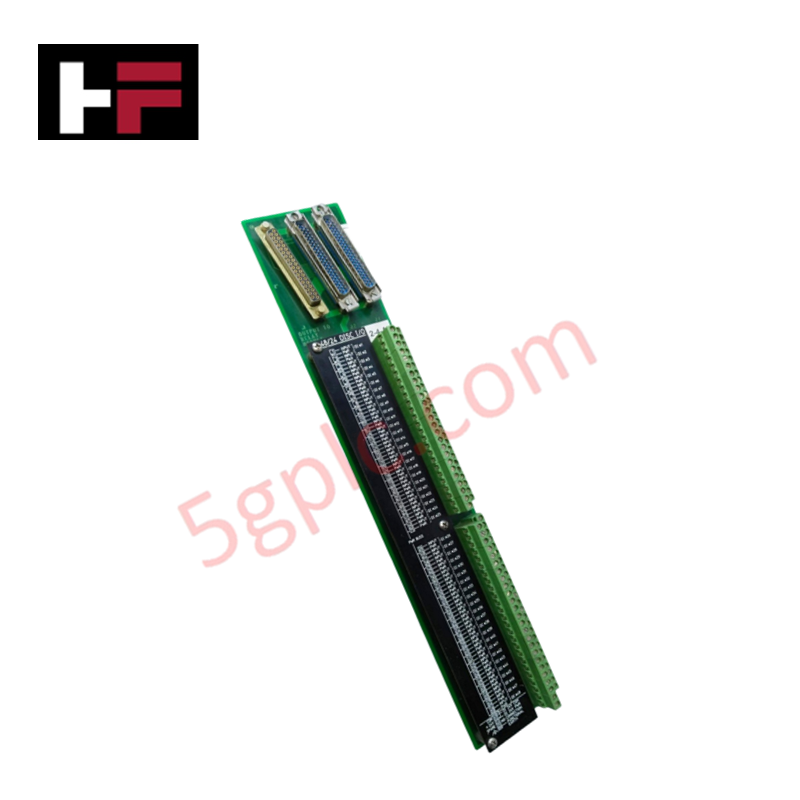

پیکربندی شده برای رابط سیگنال گسسته و آنالوگ در پلتفرمهای کنترل MicroNet، Woodward 5501-367 (5501-367 Simplex LV Discrete FTM) اجرای فیزیکی/الکتریکی مستقیم تنظیم سیگنال برای مدارهای نظارت و کنترل را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5501-367 |
| برند | Woodward |
| مبدأ | ایالات متحده آمریکا |
| وزن | 9.11 پوند |
| ابعاد | 8.75 × 14.625 × 5.375 اینچ |
| دمای کاری | 55 درجه سانتیگراد |
| مصرف برق | 14 W |
| ولتاژ ورودی | 18-32 VDC (حداکثر 27.4 A) |
| ولتاژ خروجی | 24 VDC، 16 A |
| سیگنال به محرک | 0-200 mA |
| ایزولاسیون شبکه | 1000 Vrms (0-60 Hz) |
کاهش اعوجاج هارمونیک
ماژول 5501-367 شامل تنظیم سیگنال تخصصی است تا یکپارچگی حلقه را هنگام راهاندازی بارهای القایی مانند سلونوئیدها و رلهها حفظ کند. معماری آن از مراحل فیلترینگ برای دستیابی به کاهش اعوجاج هارمونیک استفاده میکند و اطمینان میدهد که نویز سوئیچینگ تولید شده توسط کانالهای خروجی به منطق حساس کنترل منتقل نشود. علاوه بر این، مانع ایزولاسیون شبکه 1000 Vrms از گذرگاه پردازنده داخلی در برابر پالسهای گذرای ناشی از سیمکشی سمت میدان محافظت میکند و پاسخ بازخورد حلقه محرک پایدار را تسهیل میکند. این ایزولاسیون برای حفظ صحت سیگنال در چهار کانال ورودی که از ترکیبی از تماس کلید، حلقه جریان 4-20 mA و سیگنالهای سطح ولتاژ پشتیبانی میکنند، حیاتی است.
سؤالات متداول
س: آیا چهار کانال خروجی به طور مستقل قادر به راهاندازی بارهای جریان بالا هستند؟
ج: بله، هر یک از چهار کانال خروجی میتوانند تا 2 آمپر در 24 VDC جریان دهند. هنگام استفاده همزمان از چند کانال، اطمینان حاصل کنید که بار کل از ظرفیت کل منبع تغذیه تجاوز نکند تا از تخریب حرارتی جلوگیری شود.
س: آیا FTM با روشهای تعویض داغ (hot-swapping) سازگار است؟
ج: این ماژول برای تعویض داغ در حالی که سیستم کنترل روشن است طراحی نشده است. قبل از جدا کردن یا نصب، تمام برق باید از ترمینالهای ورودی 18-32 VDC قطع شود تا از جرقه و آسیب به تماسهای ارتباطی پشتصفحه جلوگیری شود.
راهنمای نصب در محل
- نصب: FTM را در یک محفظه تمیز و دارای تهویه نصب کنید. فضای 8.75 × 14.625 × 5.375 اینچ نیاز به فضای کافی برای مدیریت کابلها و دفع حرارت در دمای کاری 55 درجه سانتیگراد دارد.
- سیمکشی: سیمکشی سیگنال ولتاژ پایین (4-20 mA) را از خطوط خروجی جریان بالا (24 VDC، 2 A) جدا کنید تا از تداخل جلوگیری شود. برای همه کانالهای ورودی از کابلهای شیلددار استفاده کنید و شیلدها را در نقطه زمینبندی مشخص شده روی شاسی متصل کنید.
- اتصال برق: قبل از اتصال سیمها به ترمینالهای ورودی برق، قطبیت منبع تغذیه 18-32 VDC را بررسی کنید. استفاده از دستگاه حفاظت اضافهجریان خارجی متناسب با حداکثر جریان ورودی 27.4 A الزامی است.
- اعتبارسنجی: در هنگام راهاندازی، اطمینان حاصل کنید که کانالهای ورودی به درستی برای نوع سنسور خاص (ولتاژ یا جریان) مقیاسبندی شدهاند. هر کانال خروجی را به صورت جداگانه آزمایش کنید تا عملکرد صحیح دستگاههای میدانی قبل از فعالسازی توالی کنترل خودکار تأیید شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
