جزئیات محصول

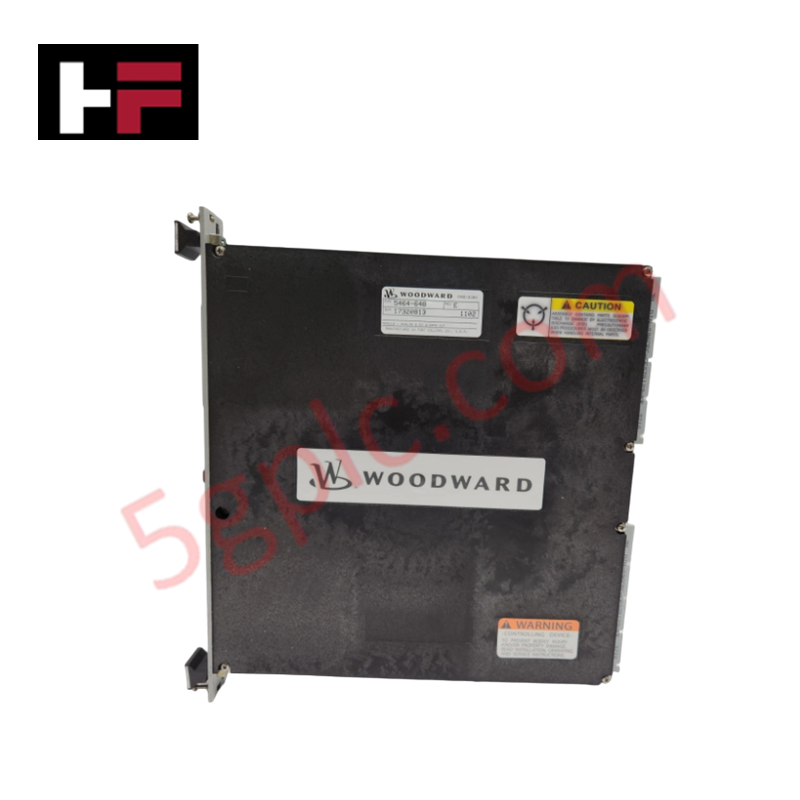

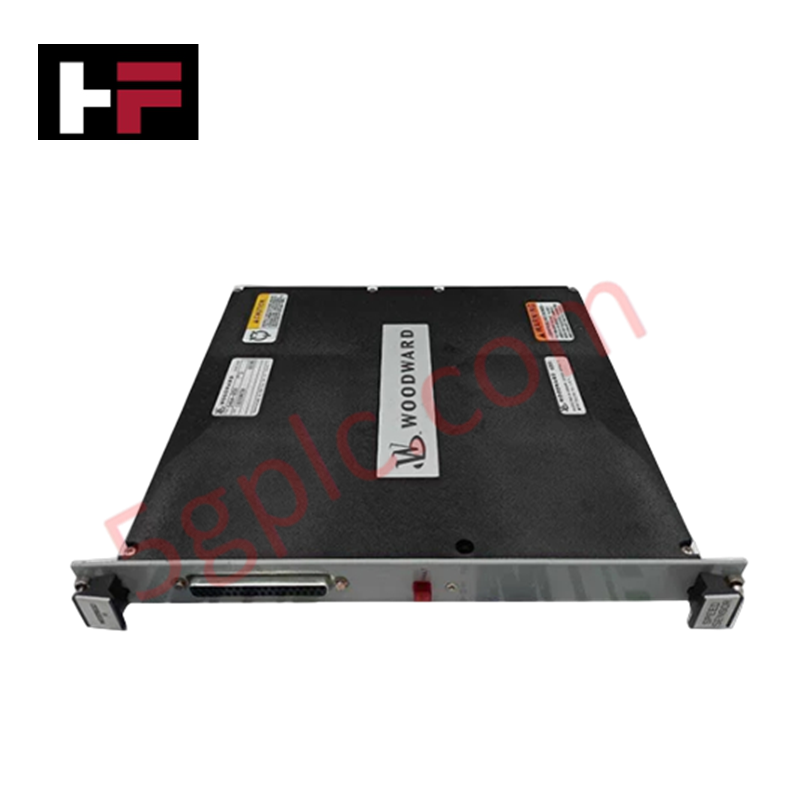

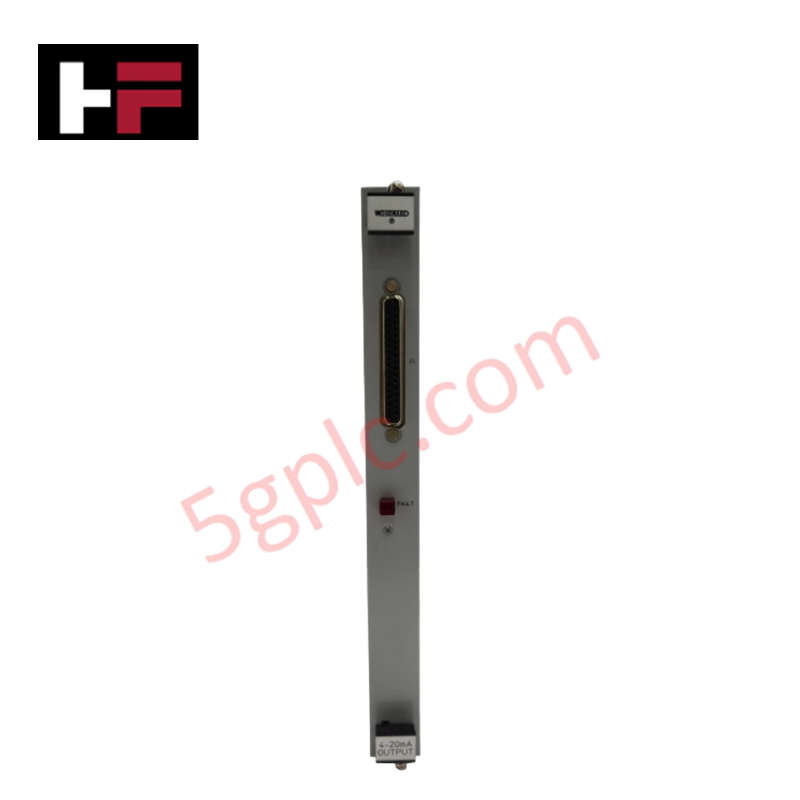

پیکربندی شده برای خروجی سیگنال دقیق در پلتفرمهای کنترل توربین گازی، Woodward 5464-648 (ماژول خروجی آنالوگ ۸ کاناله 5464-648) اجرای فیزیکی/الکتریکی مستقیم سیگنالهای کنترل ۴-۲۰ میلیآمپر و ولتاژ را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5464-648 |
| برند | Woodward |
| ساخت | ایالات متحده آمریکا |
| وزن | ۰.۹۱ کیلوگرم |
| ابعاد | ۱۶ × ۱۶ × ۱۲ سانتیمتر |
| کانالها | ۸ کانال مستقل |
| نوع سیگنالها | ۴-۲۰ میلیآمپر، ۰-۱۰ ولت |
| پروتکلهای پشتیبانیشده | Modbus، Profibus، EtherCAT |
پاسخ بازخورد حلقه محرک
ماژول 5464-648 از تبدیل دیجیتال به آنالوگ با وضوح بالا برای تسهیل موقعیتیابی دقیق شیرهای ورودی توربین و محرکها استفاده میکند. هر یک از هشت کانال بهصورت مستقل عمل میکند و امکان کنترل دقیق اجزای کمکی توربین گازی را فراهم میآورد. ویژگیهای پاسخ حلقه کنترل محرک توسط چرخه اسکن کنترلکننده میزبان و تأخیر تبدیل داخلی ماژول تعیین میشود. برای اطمینان از پایداری حلقه، سیگنالهای خروجی باید از طریق ورودیهای بازخورد سیستم کنترل نظارت شوند تا تأیید شود موقعیت مکانیکی شیر با جریان یا ولتاژ فرمان داده شده مطابقت دارد.
سؤالات متداول
س: آیا 5464-648 قابلیت تعویض داغ (Hot-swapping) در داخل رک کنترل را دارد؟
ج: قابلیت تعویض داغ بستگی به معماری بَکپلین رک کنترل توربین خاص دارد. برای تعیین اینکه آیا حالت روشن شدن ماژول پس از دوبارهقرارگیری باعث حرکت ناخواسته محرک میشود، به مستندات اصلی سیستم مراجعه کنید.
س: آیا خروجیهای آنالوگ از بَکپلین ارتباطی بهصورت گالوانیکی ایزوله شدهاند؟
ج: این ماژول از یکپارچهسازی صنعتی استاندارد پشتیبانی میکند. توصیه میشود در صورت اشتراک پتانسیل حلقههای محرک میدانی با تجهیزات الکتریکی پر نویز یا شناسایی حلقههای زمین در زمان راهاندازی، از ایزولاتورهای سیگنال استفاده شود.
راهنمای نصب میدانی
- نصب فیزیکی: اطمینان حاصل کنید که ماژول بهدرستی با کانکتورهای شاسی همتراز شده است قبل از اتصال. از مکانیزم استخراج ارائه شده برای قرار دادن محکم ماژول در بَکپلین استفاده کنید.
- استانداردهای سیمکشی: برای تمام مسیرهای خروجی آنالوگ ۴-۲۰ میلیآمپر از کابلهای جفتپیچیده و شیلددار استفاده کنید تا تداخل الکترومغناطیسی کاهش یابد. شیلد کابل را فقط در سمت کابینت کنترل زمین کنید تا از ایجاد حلقههای زمین جلوگیری شود.
- تأیید حلقه: پیش از فعالسازی نرمافزار کنترل، با استفاده از یک متر فرآیندی کالیبره شده، خروجی سیگنال را در ترمینالهای میدانی برای هر هشت کانال بررسی کنید.
- پیکربندی: از ابزارهای نرمافزاری ارائه شده توسط سازنده برای تعریف مقیاسبندی خروجی هر کانال استفاده کرده و مطمئن شوید که نگاشت رجیستر با نقشه حافظه کنترلکننده میزبان (PLC/DCS) مطابقت دارد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
