جزئیات محصول

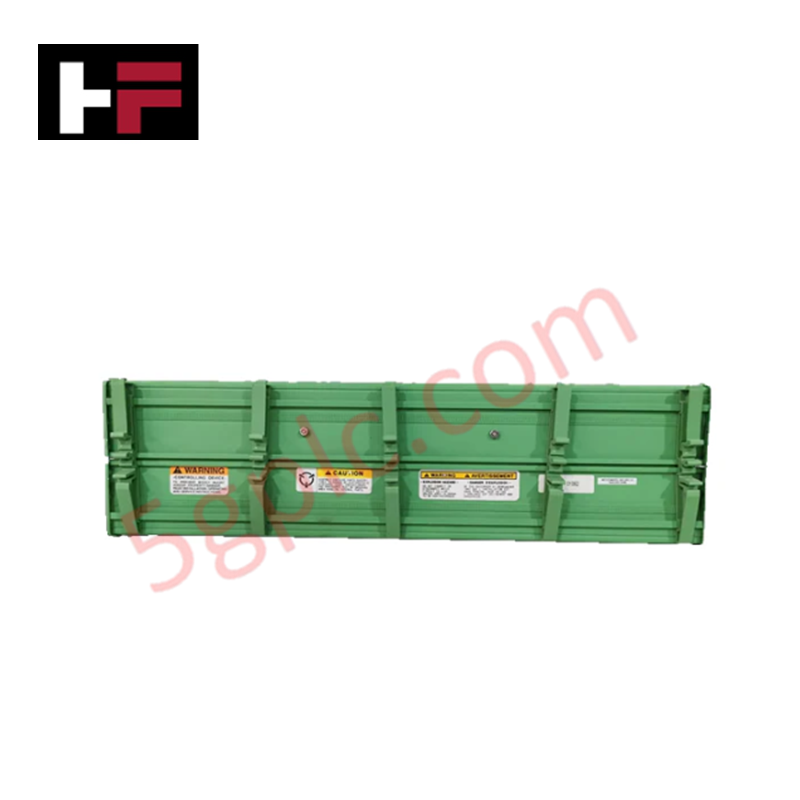

ماژول Woodward 5441-693 (5441-693 ماژول ورودی/خروجی گسسته) که برای مدیریت سیگنالهای گسسته در پلتفرمهای کنترل پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم ۲۴ کانال ورودی اپتیکی ایزوله و ۱۳ مدار سوئیچینگ مبتنی بر رله را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5441-693 |
| برند | Woodward |
| ساخت | ایالات متحده آمریکا |
| کانالهای ورودی | ۲۴ (اپتیکی ایزوله) |
| مدارهای رله | ۱۳ |
| زمان بهروزرسانی | ۵ میلیثانیه |
| زمانسنجی | رزولوشن ۱ میلیثانیه |
| تأمین برق کنتاکت | ۲۴ ولت DC (حداکثر ۴۰۰ میلیآمپر) |
کنترل برداری V/Hz و میدانمحور
ماژول 5441-693 اجرای کنترل برداری V/Hz و میدانمحور را با ارائه نظارت سریع بر وضعیت و سوئیچینگ قطعی پشتیبانی میکند. ۲۴ ورودی اپتیکی ایزوله به کنترلر امکان میدهد بازخورد زمان واقعی درباره وضعیت سیستم دریافت کند، در حالی که ۱۳ مدار رلهای عناصر کنترل نهایی لازم برای پاسخ حلقه بازخورد عملگر را فراهم میکنند. رزولوشن زمانسنجی ۱ میلیثانیه تضمین میکند که انتقالهای حالت گسسته به دقت برای ثبت تشخیصی ضبط شوند و امکان همبستگی دقیق بین دستورات کنترل و پاسخهای سیستم در توالیهای اتوماسیون با سرعت بالا فراهم شود.
سؤالات متداول
س: آیا تأمین برق کنتاکت ۲۴ ولت DC میتواند مستقیماً دستگاههای میدانی خارجی را تغذیه کند؟
ج: این ماژول تأمین برق کنتاکت ۲۴ ولت DC ایزوله با حداکثر جریان ۴۰۰ میلیآمپر را فراهم میکند. اطمینان حاصل کنید که مجموع جریان مصرفی تمام حسگرهای میدانی متصل از این حد تجاوز نکند تا از افت ولتاژ یا فعال شدن حفاظت ماژول جلوگیری شود.
س: آیا ۱۳ مدار رله به صورت مستقل قابل آدرسدهی هستند؟
ج: بله، ۱۳ مدار رله برای سوئیچینگ و عملکرد کنترل مستقل طراحی شدهاند. پیکربندی نگاشت خروجی PLC را برای اطمینان از تخصیص منطقی صحیح هر مدار رله در زمان راهاندازی بررسی کنید.
راهنمای نصب در محل
- نصب: ماژول را درون یک تابلو کنترل تمیز و خشک نصب کنید. اطمینان حاصل کنید که سطح نصب فضای کافی برای دفع حرارت فراهم میکند تا طول عمر قطعات داخلی حفظ شود.
- سیمکشی: برای تمام ورودیهای گسسته از کابلهای شیلددار استفاده کنید تا از تداخل الکترومغناطیسی جلوگیری شود. سیمکشی خروجی رلههای با توان بالا را از خطوط سیگنال ورودی با ولتاژ پایین به صورت فیزیکی جدا نگه دارید تا از تداخل متقابل جلوگیری شود.
- نیازمندیهای ایزولاسیون: اگرچه ورودیها اپتیکی ایزوله هستند، اطمینان حاصل کنید که تمام نقاط مشترک به درستی به منبع تغذیه ارجاع داده شدهاند تا یکپارچگی مانع ایزولاسیون حفظ شود.
- بارگذاری رله: رتبهبندی کنتاکت رله برای بارهای القایی را رعایت کنید. هنگام سوئیچینگ سیمپیچهای با القای بالا از سرکوب خارجی (مانند دیودهای فلیبک برای DC، اسنابرهای RC برای AC) استفاده کنید تا از خوردگی کنتاکت جلوگیری و عمر سرویس رله افزایش یابد.
- اعتبارسنجی: پس از نصب، وضعیت تمام ۲۴ ورودی را با استفاده از رابط تشخیصی PLC بررسی کنید. هر یک از ۱۳ مدار رله را به صورت جداگانه آزمایش کنید تا از عملکرد صحیح قبل از فعالسازی کنترل سراسری سیستم اطمینان حاصل شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
