جزئیات محصول

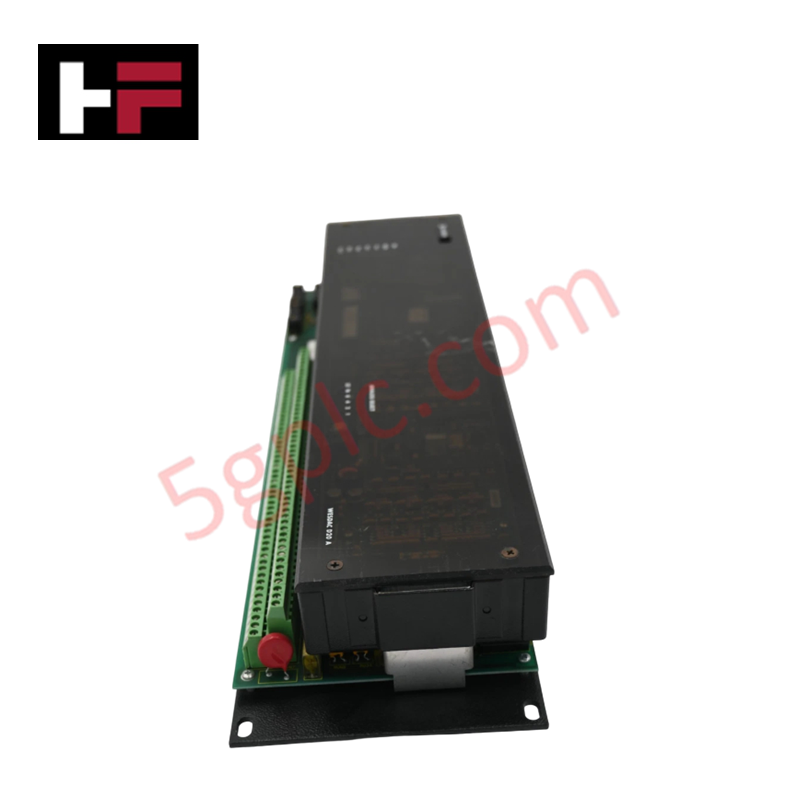

GE WESDAC D20A، که به عنوان ماژول اسکن آنالوگ WESDAC D20A نیز شناخته می‌شود، به عنوان یک قطعه سخت‌افزاری اختصاصی برای دریافت سیگنال‌های آنالوگ چندکاناله در معماری‌های اتوماسیون WESDAC D20 عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | WESDAC D20A |
| برند | GE (جنرال الکتریک) |
| مبدأ | ایالات متحده آمریکا |
| وزن | پروفایل وزن استاندارد ماژول‌های سری D20 |
| ابعاد | مونتاژ شاسی جداشدنی دو ماژول |
| دمای کاری | دامنه دمای کاری استاندارد ایستگاه‌های فرعی |
| مصرف برق | وابسته به منطق داخلی صفحه پایه |
| کانال‌های ورودی | ۳۲ ورودی آنالوگ |
| پیکربندی سیگنال | قابل تنظیم برای ولتاژ یا حلقه‌های جریان |
| پروتکل‌های ارتباطی | DNP3، پروتکل لینک GE D.20 |
| چیدمان مکانیکی | چارچوب مدولار با واحدهای جداشدنی |
مقیاس‌پذیری چگالی ورودی/خروجی و سازگاری با فلش فریم‌ور
زیرساخت اسکن آنالوگ امکان پشتیبانی از ۳۲ خط سیگنال مستقل را در یک مونتاژ فیزیکی دو واحدی جداشدنی فراهم می‌کند. برای افزایش چگالی ورودی/خروجی در قفسه زیرسیستم چندگره‌ای، رجیسترهای دیجیتال شده آنالوگ باید به‌صورت بی‌وقفه به بلوک‌های منطقی بالادستی از طریق لایه‌های پروتکل DNP3 یا پروتکل اختصاصی لینک D.20 منتقل شوند. حفظ سرعت به‌روزرسانی نمونه‌برداری و نگهداری قطعی در تمام ۳۲ کانال نیازمند تطابق دقیق با ماتریس‌های سازگاری فلش فریم‌ور تأیید شده است که روی دروازه ایستگاه اصلی اجرا می‌شوند تا از بروز تداخل آدرس‌دهی یا تأخیرهای رجیستر جلوگیری شود.
سؤالات متداول
س: آیا می‌توان ماژول‌های جداشدنی WESDAC D20A را در حالی که برق بک‌پلن ترمینال فعال است، جدا کرد؟
ج: خیر. کانکتورهای بین ماژولی دارای پین‌های پیش‌شارژ تأخیری نیستند. جدا کردن بلوک‌های فیزیکی جداگانه در حالت بار فعال می‌تواند گذرای‌های الکتریکی ایجاد کند که ارتباط در حلقه لینک فعال D.20 را قطع کرده و باعث خطاهای داده‌ای سخت‌افزاری شود.
س: چگونه ورودی‌های هر کانال هنگام تبدیل بین ردیابی منبع ولتاژ و جریان ایزوله می‌شوند؟
ج: تغییر پیکربندی کانال نیازمند تغییر وضعیت جامپرهای فیزیکی داخلی روی کارت ترمینال همراه با تنظیمات رجیستر متناظر در نرم‌افزار سیستم است. عدم تطابق محل جامپرهای سخت‌افزاری با پارامترهای نرم‌افزاری، حلقه تأیید سیگنال آنالوگ به دیجیتال را مختل می‌کند.
راهنمای نصب میدانی
- زمین کردن شیلد سیگنال آنالوگ: تمامی شیلدهای سیگنال آنالوگ جفت‌پیچیده را به یک نقطه زمین با امپدانس پایین در مرز محفظه پنل متصل کنید تا نویز حالت مشترک در ۳۲ مسیر ورودی حذف شود.
- نصب مکانیکی ماژول: اطمینان حاصل کنید که هر دو جزء جداشدنی ماژول به‌طور کامل جا رفته و گیره‌های نگهدارنده در جای خود قفل شده‌اند قبل از اجرای روال‌های راه‌اندازی سیستم.
- جداسازی کابل‌های ولتاژ پایین: تمامی کابل‌های ورودی جریان و ولتاژ آنالوگ را از طریق کانال‌های سیم‌کشی اختصاصی که از مدارهای توزیع AC ولتاژ بالا جدا هستند، عبور دهید تا از القای الکترومغناطیسی جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
