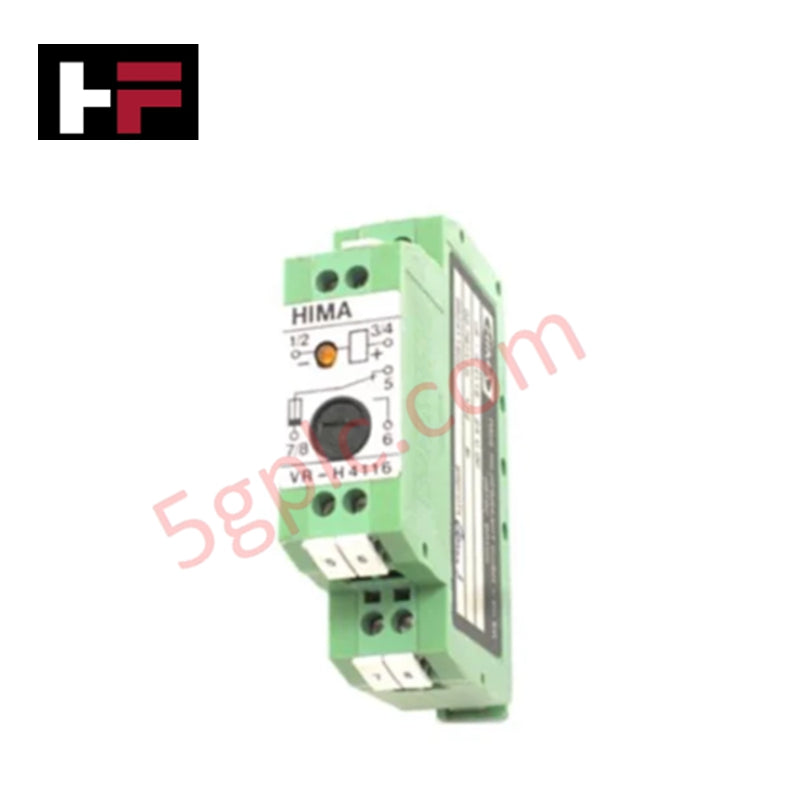

رله ایمنی ایمن‌ساز HIMA مدل VR-H 4116 در محفظه ترمینال

بررسی کلی مهندسی عملکردی

رله ایمنی VR-H 4116 یک رله ایمنی با قابلیت اطمینان بالا است که در یک محفظه ترمینال جمع‌وجور جای گرفته و برای کاربردهای کلیدی سوئیچینگ در سیستم‌های ایمنی مرتبط با HIMA طراحی شده است. این ماژول دارای یک کنتاکت تغییر حالت ایمن منفرد است که برای حفظ یکپارچگی مدار در شرایط سخت صنعتی ساخته شده است. با استفاده از کنتاکت‌های سخت آبکاری شده با طلای سخت AgNi (نقره-نیکل)، VR-H 4116 رسانایی استثنایی را برای سیگنال‌های کم‌سطح و بارهای توان بالاتر تضمین می‌کند و رابطی چندکاره بین منطق ایمنی و عملگرهای میدانی فراهم می‌آورد.

مشخصات فنی دقیق

• شناسه مدل: VR-H 4116

• ساختار کنتاکت: ۱ کنتاکت تغییر حالت ایمن (SPDT)، مهر و موم شده

• ولتاژ ورودی نامی: ۲۴ ولت مستقیم (دامنه: ۲۰.۴ ولت تا ۲۸.۸ ولت)

• جریان معمول مصرفی: ۲۰ میلی‌آمپر

• عملکرد سوئیچینگ: زمان فعال‌سازی حدود ۷ میلی‌ثانیه؛ زمان بازنشانی حدود ۵ میلی‌ثانیه

• جنس کنتاکت: AgNi با آبکاری طلای سخت برای مقاومت کم کنتاکت

• محافظت در برابر اتصال کوتاه: فیوز تاخیری داخلی $\le$ ۴ آمپر

• محافظت محفظه: محفظه ترمینال با درجه حفاظت IP20

• مدیریت حرارتی: اتلاف توان بین ۱ وات و ۲ وات

• دامنه دمای کاری محیط: منفی ۲۵ درجه سانتی‌گراد تا مثبت ۵۰ درجه سانتی‌گراد

• رابط سیم‌کشی: ۰.۲۵ تا ۲.۵ میلی‌متر مربع (AWG 24-14) از طریق ترمینال‌های پیچی

• سازگاری نصب: ریل دین استاندارد ۳۵ میلی‌متر یا ریل با پروفیل C

استانداردهای نصب و اطمینان

VR-H4 116 برای نصب با چگالی بالا طراحی شده است و نیازی به فاصله اجباری بین واحدهای مجاور ندارد که باعث بهینه‌سازی فضای کابینت می‌شود. کنتاکت‌های آبکاری شده با طلای سخت به‌ویژه در کاربردهای «مدار خشک» که باید ولتاژهای پایین (شروع از ۱ میلی‌ولت) بدون تداخل لایه اکسید سوئیچ شوند، مزیت دارند. برای حلقه‌های ایمنی با نیاز بالا، فیوز تاخیری ۴ آمپری داخلی به عنوان حفاظتی حیاتی در برابر جریان بیش از حد سمت میدان عمل می‌کند و ساختار داخلی سوئیچینگ رله را محافظت می‌کند.

پرسش‌های فنی متداول

مزیت کنتاکت‌های آبکاری شده با طلا در H4116 چیست؟

آبکاری طلا از اکسید شدن جلوگیری می‌کند و تضمین می‌کند که رله حتی پس از دوره‌های طولانی عدم فعالیت، که در سیستم‌های اضطراری معمول است، بتواند جریان‌های بسیار پایین ($\ge$ ۱ میلی‌آمپر) را به‌طور قابل اعتماد سوئیچ کند.

آیا این رله را می‌توان در هر جهتی نصب کرد؟

بله،  H4116 از نصب افقی و عمودی روی ریل‌های دین استاندارد پشتیبانی می‌کند بدون اینکه دینامیک سوئیچینگ یا مشخصه زمان برگشت ۱ میلی‌ثانیه آن تحت تأثیر قرار گیرد.
