جزئیات محصول

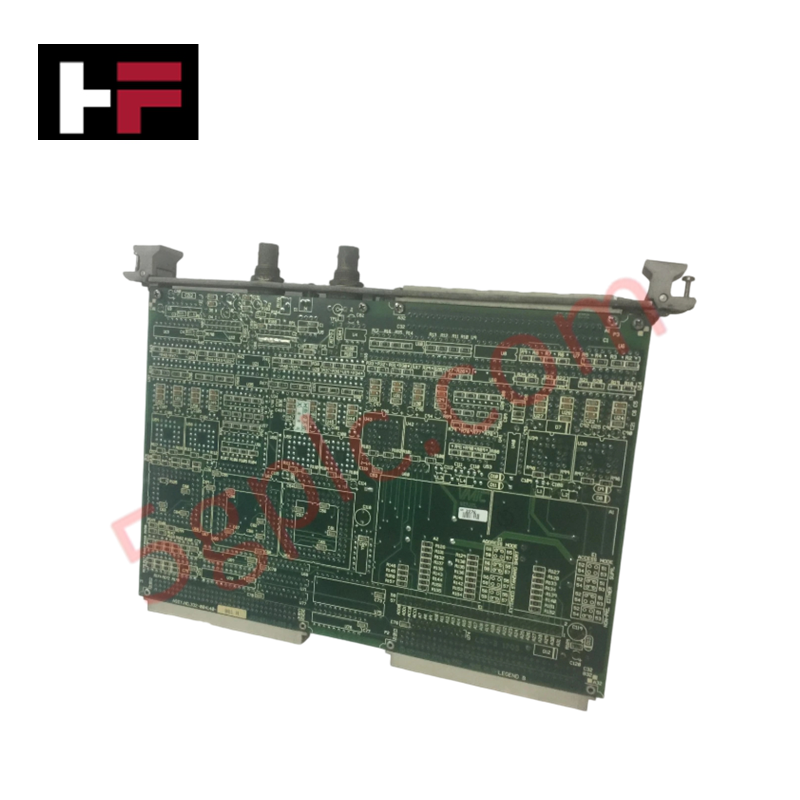

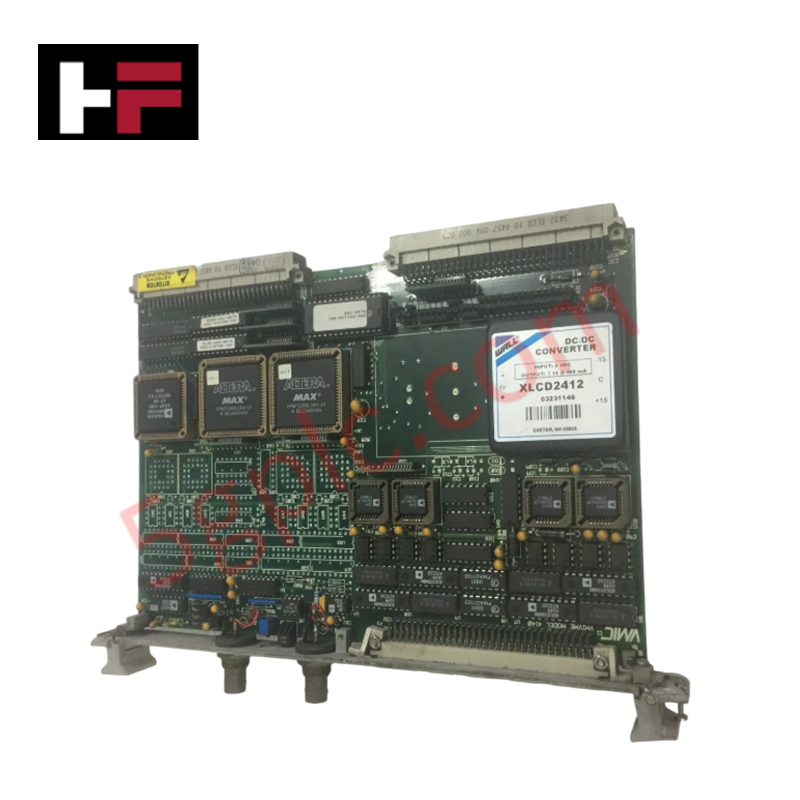

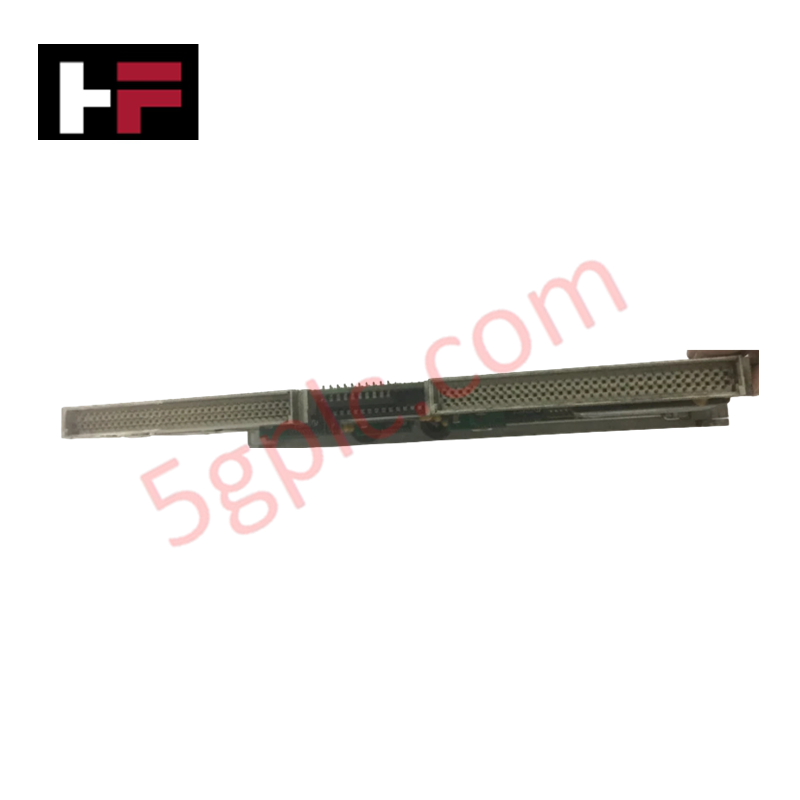

پیکربندی شده برای تبدیل سیگنال دیجیتال به آنالوگ در چارچوبهای اتوماسیون صنعتی، GE VMIVME-4140 (VMIVME-4140 برد خروجی آنالوگ) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | VMIVME-4140 |
| برند | GE Fanuc Automation |
| مبدأ | ایالات متحده |
| وزن | حداکثر تا ۰.۷ کیلوگرم |
| ابعاد | فرم فاکتور یوروکارت تکاسلات ۶U |
| دمای کاری | ۰ تا ۶۵ درجه سانتیگراد |
| مصرف برق | +۵ ولت DC با حداکثر ۴.۰ آمپر (خروجیها به طور کامل بارگذاری شده) |
| تعداد کانالها | ۳۲ کانال خروجی آنالوگ |
| رزولوشن | ۱۲ بیت برای هر کانال |
| قابلیت درایو | جریان ۱۰ میلیآمپر در ±۱۰ ولت به صورت منبع یا سینک |
| امپدانس خروجی | ۰.۸ اهم |
| کالیبراسیون | کالیبراسیون خودکار از طریق ریست یا فرمان نرمافزاری |
| رابط تشخیصی | LED وضعیت پنل جلو و دسترسی به ولتاژ مرجع |
مقیاسپذیری چگالی ورودی/خروجی و اجرای همزمان رجیسترها
این برد دارای ۳۲ کانال مستقل است که هر کدام توسط یک مبدل دیجیتال به آنالوگ (DAC) اختصاصی کنترل میشوند تا جداسازی دقیق کانالها حفظ شده و کاهش کیفیت سیگنال به حداقل برسد. برای پشتیبانی از مقیاسپذیری چگالی ورودی/خروجی بالا بدون تأخیر اسکن، معماری بهروزرسانیهای تصادفی را به صورت بومی پردازش میکند. خروجیهای دو بافر شده اجازه میدهند سیستم بهروزرسانیهای نرمافزاری یا همزمان خارجی را اجرا کند و پروفایلهای ولتاژ را در هر ۳۲ کانال به طور همزمان قفل کند تا اجرای حلقههای تعیینشده حفظ شود.
سؤالات متداول
س: آیا VMIVME-4140 از وارد کردن زنده یا تعویض داغ در حین عملیات پشتیبانی میکند؟
ج: خیر. معماری استاندارد VMEbus 6U که این برد استفاده میکند، توالی پینهای وارد کردن زنده را ندارد. تلاش برای تعویض داغ ماژول در حالی که ریل +۵ ولت DC فعال است، میتواند گذراهای باس ایجاد کند که باعث خرابی دادهها یا آسیب به آرایه داخلی DAC شود.
س: چگونه میتوان کانالهای خروجی را بدون تأثیر بر عملگرهای میدانی فیزیکی بررسی کرد؟
ج: این برد دارای قابلیتهای گسترده تست تشخیصی داخلی است. اپراتورها میتوانند با استفاده از فرمانهای نرمافزاری خروجیهای آنالوگ را از مسیرهای ترمینال میدانی جدا کنند و امکان تست خودکار حلقه به صورت آفلاین را فراهم آورند.
راهنمای نصب میدانی
- نصب مکانیکی: کارت تکاسلات را در راهنمای شاسی ۶U VME مربوطه وارد کنید. اطمینان حاصل کنید که دستههای تزریق/خروج به طور کامل قفل شدهاند تا پینهای بکپلین به درستی جا بیفتند قبل از اینکه پیچهای صفحه جلو را محکم کنید.
- گزینههای ترمینیشن: اتصالات میدانی باید با استفاده از هادیهای نقطه به نقطه مجزا یا بلوک کانکتور ترمینال جرمی IDC که مستقیماً به سوکت پنل جلو متصل است، سیمکشی شوند.
- کاهش نویز: جداسازی بین مسیرهای آنالوگ با امپدانس پایین و خطوط AC با ولتاژ بالا را حفظ کنید. تمام سیمهای سیگنال باید از کابلهای جفتپیچخورده شیلددار استفاده کنند که در ورودی کابینت زمین شدهاند تا خروجیهای ۱۲ بیتی را از تداخل الکترومغناطیسی صنعتی محافظت کنند.
