جزئیات محصول

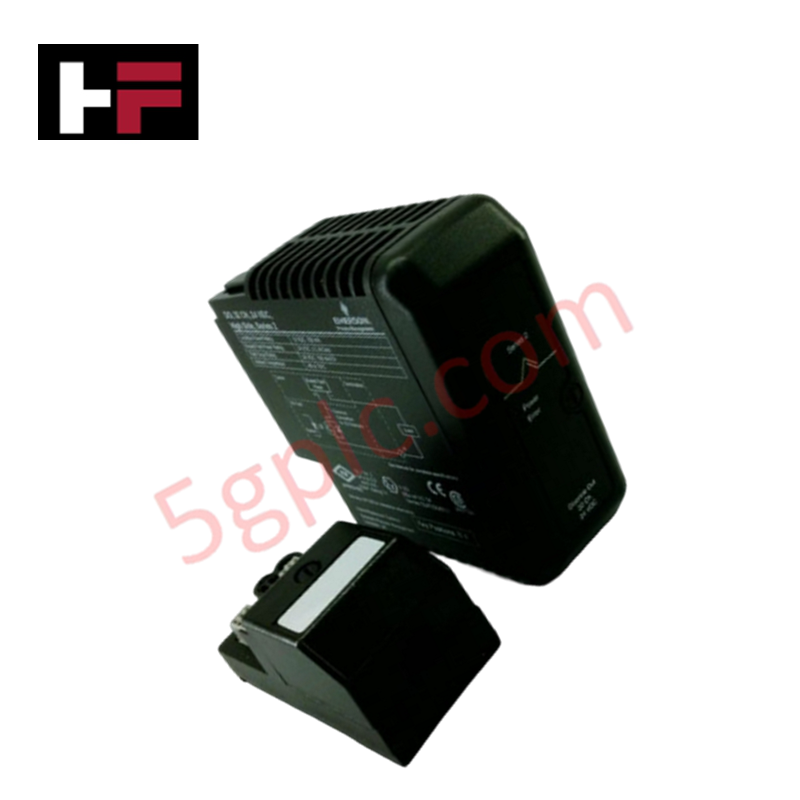

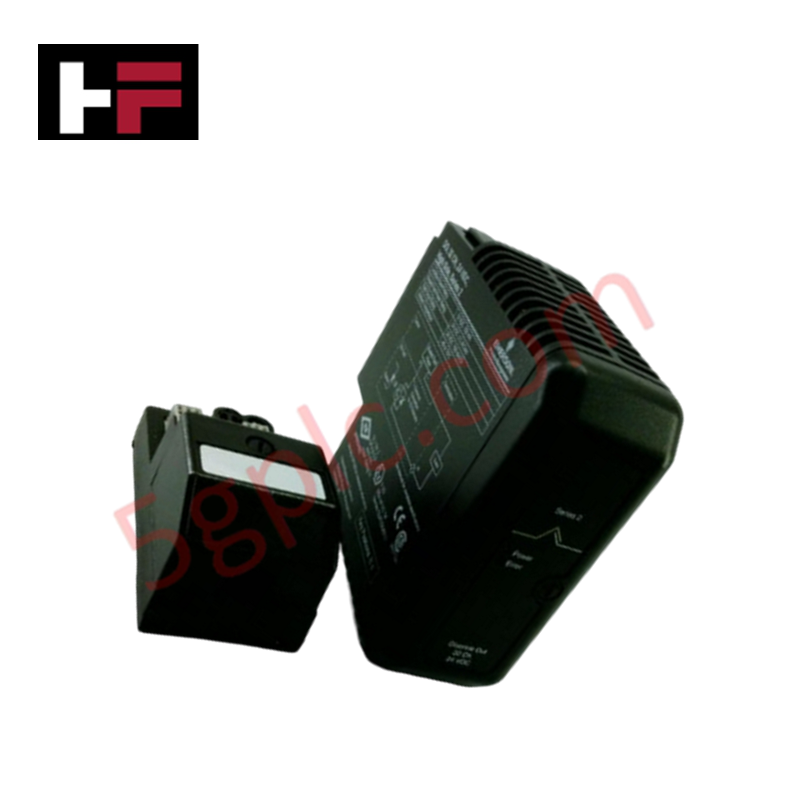

پیکربندی شده برای دریافت سیگنال آنالوگ با چگالی بالا در شبکههای اتوماسیون DeltaV، کارت ورودی آنالوگ Emerson VE4003S2B6 (VE4003S2B6) اجرای فیزیکی/الکتریکی مستقیم نظارت سیگنال ۱۶ کانال ۴-۲۰ میلیآمپر HART را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | VE4003S2B6 |
| برند | Emerson |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰.۲۹ کیلوگرم (۰.۶۵ پوند) |
| ابعاد | فرم فاکتور ماژول استاندارد سری M |
| دمای کاری | مشخص نشده |
| مصرف برق | تأمین برق از طریق بکپلین سیستم |
| تعداد کانال | ۱۶ کانال |
| دامنه سیگنال | ۴-۲۰ میلیآمپر HART |
کنترل فرآیند: پروتکل حلقه ۴-۲۰ میلیآمپر HART
VE4003S2B6 ادغام ابزار دقیق هوشمند را با پشتیبانی از پروتکل حلقه ۴-۲۰ میلیآمپر HART تسهیل میکند. این ماژول امکان دریافت همزمان متغیر فرآیند آنالوگ و همپوشانی ارتباط دیجیتال HART برای تشخیص دستگاه و پیکربندی از راه دور را فراهم میآورد. مدار داخلی برای هر یک از ۱۶ کانال شرایط سیگنال جداگانهای فراهم میکند تا وضوح دادهها به طور یکنواخت حفظ شود. معماری این ماژول از سیگنالدهی استاندارد HART FSK پشتیبانی میکند و وفاداری سیگنال را در طول مسیرهای میدانی بلند حفظ میکند و در عین حال ویژگیهای امپدانس استاندارد مورد نیاز برای تطابق با ارتباط HART را رعایت میکند.
سؤالات متداول (FAQ)
س: آیا VE4003S2B6 از تعویض داغ (hot-swapping) پشتیبانی میکند؟
ج: VE4003S2B6 برای استفاده روی حاملهای سری M طراحی شده است که از تعویض داغ پشتیبانی میکنند. اطمینان حاصل کنید که کانال در پیکربندی DeltaV آفلاین شده باشد تا از ارسال مقادیر نادرست متغیر فرآیند به منطق کنترلر هنگام خارج کردن یا وارد کردن ماژول جلوگیری شود.
س: آیا ۱۶ کانال از نظر الکتریکی از یکدیگر ایزوله شدهاند؟
ج: VE4003S2B6 الزامات ایزولاسیون استاندارد کانال به کانال برای ماژولهای ورودی آنالوگ سری M DeltaV را حفظ میکند. این امر از انتشار نویز حالت مشترک بین حلقهها جلوگیری میکند، اگرچه باید روشهای اتصال زمین خارجی برای تضمین اثربخشی مانع ایزولاسیون رعایت شود.
راهنمای نصب میدانی
-
نصب: ماژول را در شکاف مشخص شده روی حامل سری M قرار دهید. اطمینان حاصل کنید که کانکتور بکپلین کاملاً متصل شده و مکانیزم قفل به درستی بسته شده است تا از قطع ارتباط ناشی از لرزش مکانیکی جلوگیری شود.
-
سیمکشی: از کابلهای جفتپیچخورده شیلددار برای کاهش تداخل الکترومغناطیسی در حلقههای ۴-۲۰ میلیآمپر HART استفاده کنید. شیلد کابل را به باس اتصال زمین حامل متصل کنید تا مسیر امپدانس پایین به زمین کابینت برقرار شود.
-
پایاندهی: اطمینان حاصل کنید که امپدانس ورودی حلقههای میدانی متصل شده با الزامات ارتباط HART مطابقت دارد. مقاومت بالای حلقه میتواند سیگنال دیجیتال FSK را تضعیف کند و منجر به قطع ارتباط شود.
-
تأیید: با استفاده از تشخیصهای ایستگاه کاری DeltaV، بررسی صحت مقیاسبندی سیگنال و حضور سیگنال HART را هنگام راهاندازی سیستم انجام دهید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
