جزئیات محصول

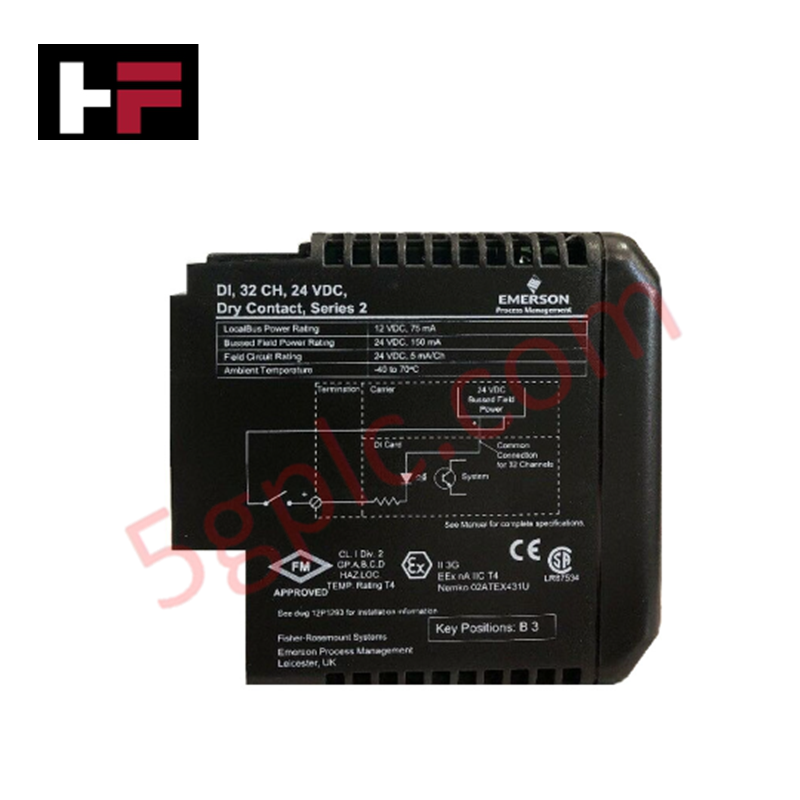

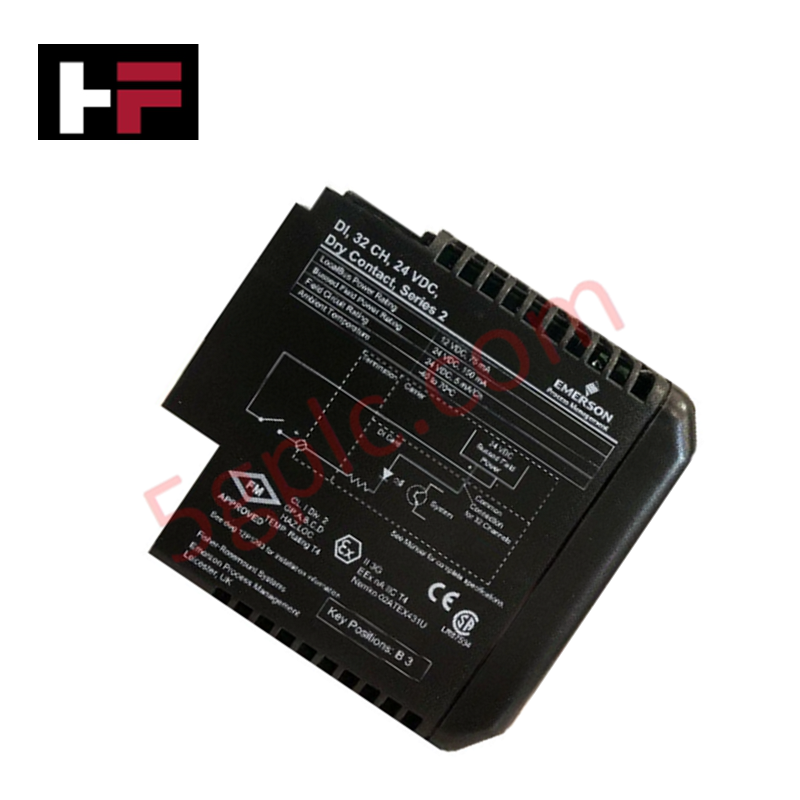

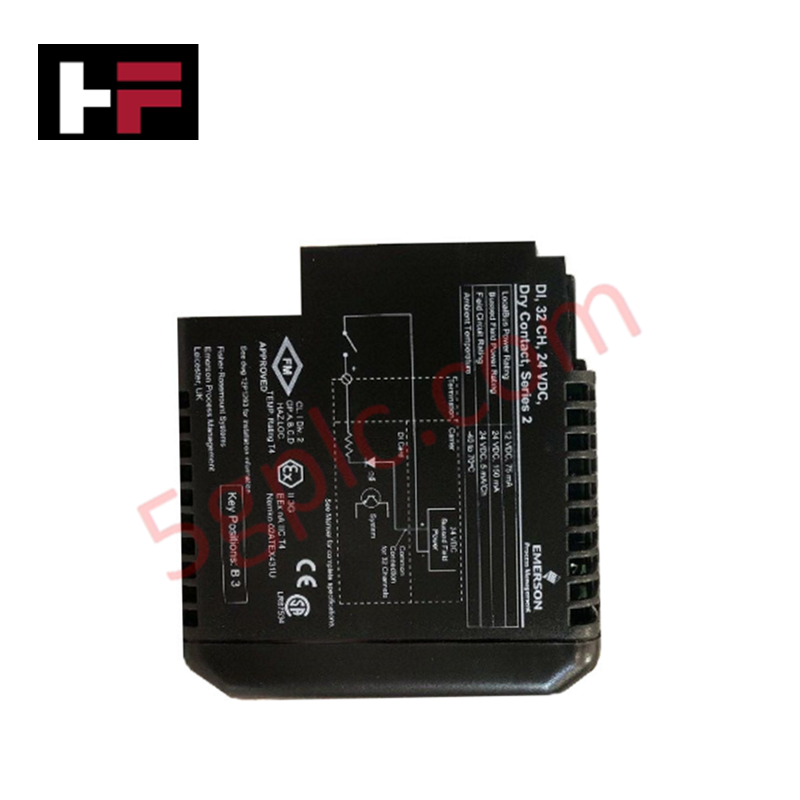

پیکربندی شده برای جمعآوری سیگنالهای گسسته با چگالی بالا در شبکههای اتوماسیون DeltaV، کارت Emerson VE4001S2T2B4 (VE4001S2T2B4 کارت ورودی گسسته) اجرای مستقیم فیزیکی/الکتریکی نظارت بر وضعیت ورودی دیجیتال را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | VE4001S2T2B4 |
| برند | Emerson |
| مبدأ | آمریکا/آلمان |
| وزن | 0.5 کیلوگرم |
| ابعاد | 10 سانتیمتر × 6 سانتیمتر × 2 سانتیمتر |
| دمای کاری | مشخص نشده |
| مصرف برق | 150 میلیآمپر در 24 ولت DC |
| کانالها | 32 |
| نوع ورودی | تماس خشک 24 ولت DC |
کنترل فرآیند: ایزولاسیون کانال به کانال
معماری VE4001S2T2B4 از جداسازی نوری یکپارچه برای هر یک از 32 کانال ورودی گسسته خود استفاده میکند. این طراحی ایزولاسیون گالوانیکی بین حلقههای تماس خشک سمت میدان و منطق بَکپلین سیستم را حفظ میکند و از تداخل بین کانالها و انتشار نویز حالت مشترک جلوگیری میکند. با ایزوله کردن هر ورودی، ماژول اطمینان میدهد که خطاهای الکتریکی مانند گذرای ولتاژ بیش از حد در یک خط میدان، محدود باقی میمانند و به کانالهای سیگنال مجاور یا باس بَکپلین کنترلر آسیب نمیرسانند.
سؤالات متداول (FAQ)
س: حداکثر جریان مصرفی ماژول VE4001S2T2B4 چقدر است؟
ج: این ماژول برای حفظ وضعیت 32 ورودی گسسته، 150 میلیآمپر در 24 ولت DC از منبع تغذیه مدار میدان مصرف میکند. اطمینان حاصل کنید که منبع تغذیه خارجی قادر به پشتیبانی از این بار مداوم بهعلاوه نیازهای حسگرهای تماس میدان متصل باشد.
س: آیا این کارت با روشهای نگهداری تعویض داغ (hot-swap) سازگار است؟
ج: بله. VE4001S2T2B4 از تعویض داغ در حامل DeltaV با برق پشتیبانی میکند. لازم است حلقههای کنترل مرتبط در نرمافزار پیکربندی DeltaV در حالت «نگهداری» یا «دستی» قرار گیرند تا از خروجیهای کنترل ناخواسته هنگام حذف یا نصب ماژول جلوگیری شود.
راهنمای نصب در محل
-
نصب: ماژول را در شکاف مشخص شده حامل ورودی/خروجی سری S محکم کنید. اطمینان حاصل کنید که کانکتور بَکپلین به درستی تراز شده باشد تا از آسیب به پینها هنگام نصب جلوگیری شود.
-
سیمکشی: سیمکشی میدان را با استفاده از کابلهای جفتپیچیده محافظت شده مناسب به پایان برسانید. شیلد کابل را در باس زمین مشخص شده حامل زمین کنید تا تداخل الکترومغناطیسی به حداقل برسد.
-
حفاظت مدار: هر کانال ورودی باید مطابق با استانداردهای حلقه تماس خشک سیمکشی شود. از عبور خطوط ورودی ولتاژ پایین در کنار کابلهای AC ولتاژ بالا برای جلوگیری از القای القایی خودداری کنید.
-
تأیید: پس از نصب فیزیکی، از ابزار تشخیص سختافزار DeltaV برای بررسی وضعیت هر کانال استفاده کنید و اطمینان حاصل کنید که تغییرات وضعیت (باز به بسته) به درستی توسط کنترلر ثبت میشود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
