جزئیات محصول

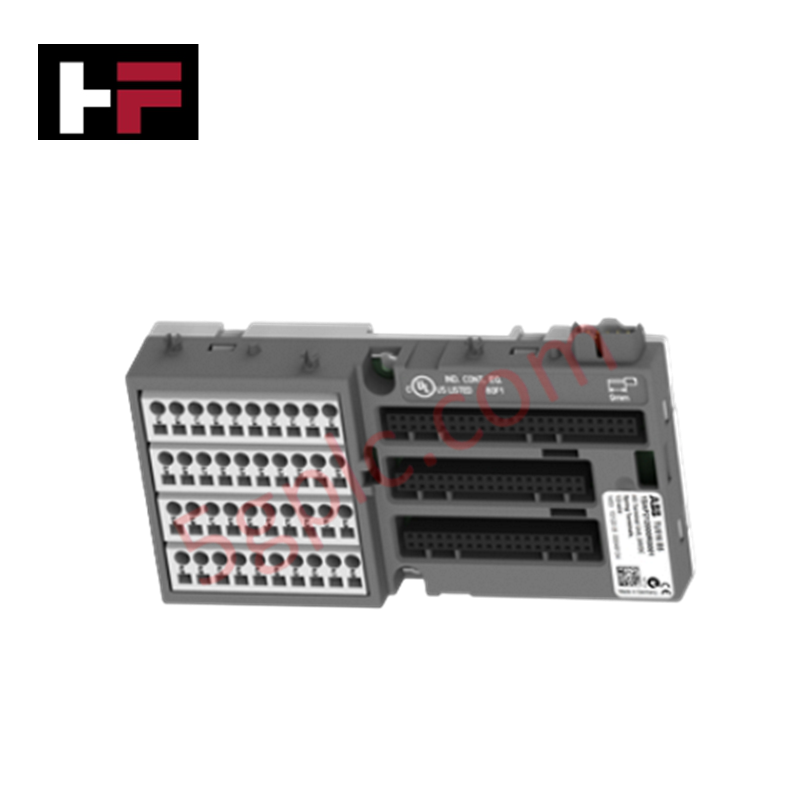

ABB 1SAP212000R0001 که با عنوان TU516 نیز در کاتالوگ ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای خاتمهدهی سیگنالهای میدانی و مسیریابی باس بکپلین ماژولها در پلتفرمهای ABB AC500 عمل میکند. این واحد پایه که به ترمینالهای فنری مجهز است، اتصال فیزیکی/الکتریکی مستقیم را برای پشتیبانی از ماژولهای I/O آنالوگ S500 و دیجیتال ۲۴ VDC نصبشده فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | TU516 |
| شناسه محصول | 1SAP212000R0001 |
| برند | ABB |
| نوع محصول | واحدهای ترمینال I/O / رکهای نصب |
| پلتفرم سیستم | سیستم I/O ABB AC500 / S500 |
| نوع اتصال ترمینال | ترمینالهای فنری |
| سازگاری ماژول | ماژولهای I/O آنالوگ و دیجیتال ۲۴ VDC سری S500 |
| ولتاژ تغذیه کاری | ۲۴ V DC |
| IP20 | محافظت در برابر نفوذ |
| عرض خالص | ۶۷٫۵ میلیمتر |
| ارتفاع خالص | ۱۳۵ میلیمتر |
| عمق/طول خالص | ۲۸ میلیمتر |
| وزن خالص | ۰٫۱۵۹ کیلوگرم |
| دمای کاری | ۰ تا +۶۰ درجه سانتیگراد |
| مصرف برق | پایاندهی غیرفعال باس (افت داخلی ناچیز) |
| مبدأ | آلمان |
رابطبندی باس بکپلین و ارتباطات قطعی
پایه ترمینال TU516 ارتباط پرسرعت باس بکپلین را میان شکافهای توسعه مجاور S500 برقرار میکند. مسیرهای داخلی مدار چاپی، ولتاژ تغذیه ۲۴ VDC و خطوط داده بکپلین را مستقیماً به ماژولهای I/O نصبشده توزیع میکنند و نیازی به جامپرهای خارجی نیست. رابط ترمینال یکپارچه، سازگاری فلش میانافزار و انتقال قطعی سیگنال بین واحد پردازنده مرکزی و حسگرها یا عملگرهای سمت میدان را حفظ میکند.
پرسشهای متداول
سؤال: چه خانوادههایی از ماژولها با پایه ترمینال فنری TU516 سازگار هستند؟
پاسخ: واحد پایه TU516 از ماژولهای آنالوگ سری S500 و ماژولهای ورودی/خروجی دیجیتال ۲۴ VDC پشتیبانی میکند.
سؤال: سیمکشی میدانی چگونه روی واحد TU516 محکم میشود؟
پاسخ: اتصالات میدانی از ترمینالهای فنری استفاده میکنند که امکان وارد کردن سیم بدون ابزار و ایجاد اتصال فیزیکی مقاوم در برابر لرزش را فراهم میسازند.
سؤال: آیا خارج کردن یک ماژول I/O نصبشده، پیوستگی بکپلین را به واحدهای پاییندست قطع میکند؟
پاسخ: خیر. منطق عبور باس بکپلین داخلی در واحد پایه TU516 حتی هنگام خارج کردن کارت I/O فعال، دستنخورده باقی میماند.
راهنمای نصب میدانی
- واحد ترمینال TU516 را روی ریل استاندارد DIN با عرض ۳۵ میلیمتر جا بزنید و مطمئن شوید کنتاکتهای فنر اتصال زمین، ریل فلزی را محکم لمس میکنند.
- رساناهای منبع تغذیه سیستم ۲۴ VDC را به ترمینالهای برق مشخصشده روی بلوک فنری وصل کنید.
- سیمهای سیگنال میدانی لختشده را مستقیماً در ترمینالهای کلمپی فنری وارد کنید؛ اگر از سیم رشتهای انعطافپذیر بدون وایرشو استفاده میکنید، برای آزاد کردن کشش از پیچگوشتی استاندارد بهره بگیرید.
- ماژول هدف S500 I/O را روی شیارهای راهنمای پایه TU516 همراستا کنید و محکم فشار دهید تا ضامنهای قفل مکانیکی با صدای کلیک بسته شوند.
- کانالهای اختصاصی مسیریابی سیم را برای جداسازی سیمکشی سیگنال میدانی ۲۴ VDC از کابلهای برق توزیع AC ولتاژبالا حفظ کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
