جزئیات محصول

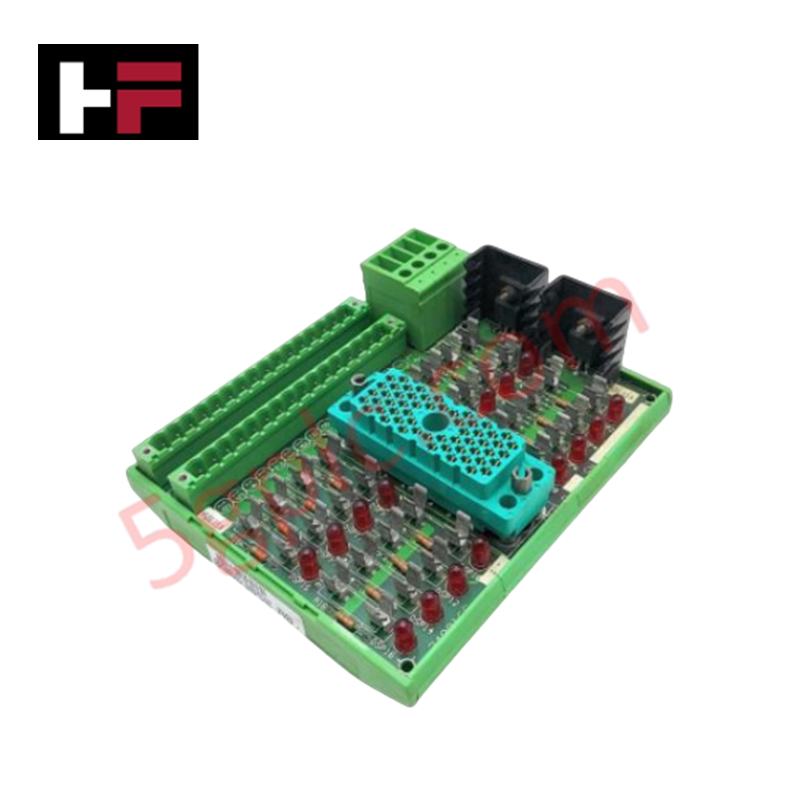

Triconex 9761-210F (که با مدل 9761-210 در فهرست ثبت شده است) یک ماژول ترمینیشن ورودی جریان ۱۶ کاناله است که برای آماده‌سازی سیگنال با یکپارچگی بالا در سیستم‌های اتوماسیون صنعتی و ایمنی طراحی شده است. این ماژول سیگنال‌های جریان میدانی را به سطوح ولتاژ آنالوگ 0-5 VDC تبدیل می‌کند و توزیع برق افزونه و تبدیل دقیق سیگنال را برای معماری‌های ورودی آنالوگ Triconex فراهم می‌آورد.
آماده‌سازی سیگنال و معماری رابط
این ماژول دارای ۱۶ ترمینال ورودی جریان (-) و ۱۶ ترمینال خروجی برق (+) است. هر کانال ورودی به یک مقاومت دقیق 250 اهمی یکپارچه مجهز است که سیگنال‌های جریان میدانی را به ورودی‌های متناسب 0-5 VDC تبدیل می‌کند تا برای ماژول‌های ورودی آنالوگ متصل مناسب باشند. همچنین، هر ترمینال مثبت شامل یک مقاومت سری 180 اهمی برای محافظت و مدیریت حلقه‌های برق میدانی است.
توزیع برق و سازگاری با پنل ترمینیشن
ماژول 9761-210F که برای پشتیبانی از دسترس‌پذیری بالای سیستم طراحی شده، دارای دو ورودی منبع تغذیه 24 VDC با دیود ORing داخلی برای توزیع افزونه برق میدانی است. این ماژول از ترمینیشن مستقیم برای ماژول‌های ورودی آنالوگ 0-5 VDC، ماژول‌های ورودی آنالوگ -5 تا +5 VDC و ماژول‌های رابط ورودی آنالوگ HART پشتیبانی می‌کند.
مشخصات
| پارامتر | مشخصات |
|---|---|
| مدل | 9761-210F |
| مدل کاتالوگ | 9761-210 |
| برند | Triconex |
| نوع محصول | ماژول ورودی جریان |
| کانال‌ها | ۱۶ کانال ورودی |
| محدوده سیگنال خروجی | 0-5 VDC |
| مقاومت تبدیل جریان | مقاومت دقیق 250 اهمی در هر کانال |
| مقاومت سری | 180 اهم در هر ترمینال مثبت (+) |
| ترمینال‌های ورودی | ۱۶ ترمینال ورودی جریان (-) |
| ترمینال‌های برق | ۱۶ ترمینال خروجی برق (+) |
| منبع تغذیه | ورودی‌های افزونه 24 VDC با دیود ORing |
| سازگاری ترمینیشن | ماژول‌های ورودی آنالوگ 0-5 VDC، -5 تا +5 VDC و HART |
| ابعاد | 2.2 cm × 12.4 cm × 12.6 cm |
| وزن | 0.3 kg |
پرسش‌های متداول
پرسش: Triconex 9761-210F چگونه سیگنال‌های جریان میدانی را برای ماژول‌های ورودی آنالوگ تبدیل می‌کند؟
پاسخ: هر کانال از یک مقاومت دقیق 250 اهمی یکپارچه استفاده می‌کند تا جریان ورودی میدانی را به سیگنال ولتاژ 0-5 VDC برای ماژول ورودی آنالوگ متصل تبدیل کند.
پرسش: ماژول 9761-210F چه قابلیت‌هایی برای افزونگی برق دارد؟
پاسخ: این ماژول با استفاده از دیود ORing از دو منبع برق افزونه 24 VDC پشتیبانی می‌کند تا توزیع پیوسته برق به فرستنده‌های میدانی حفظ شود.
