جزئیات محصول

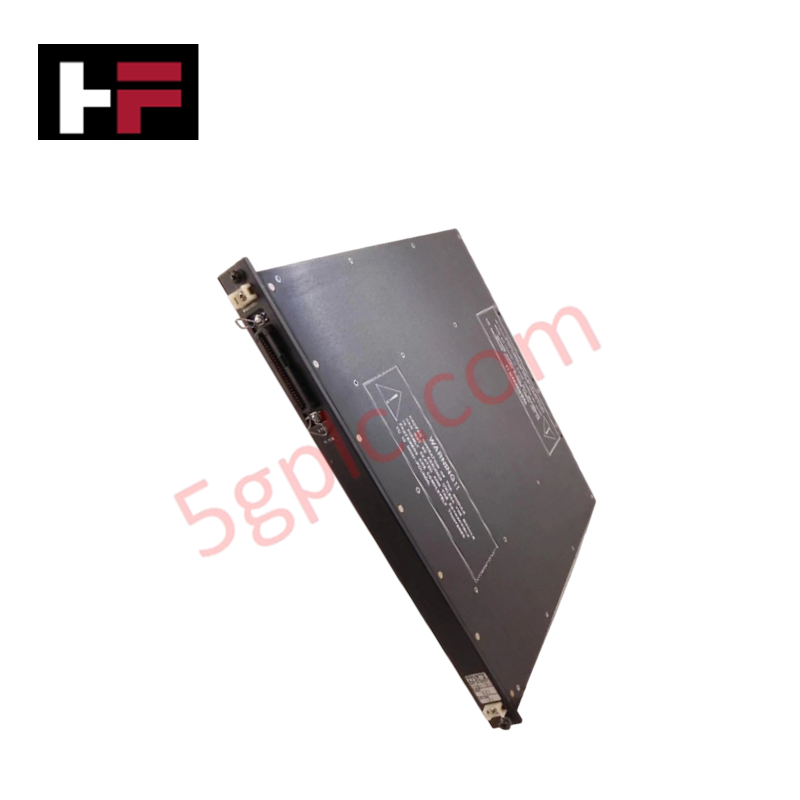

Triconex 3000793-001 یک ماژول ورودی دیجیتال تحت نظارت با 32 کانال است که برای سیستم‌های ابزار دقیق ایمنی قدیمی Tricon 3000 با معماری TMR اولیه و سطح SIL 3 طراحی شده است. این کارت افزونه با ولتاژ نامی میدانی 24 VDC کار می‌کند و سیگنال‌های گسسته میدانی، مانند بازخورد شیر، توقف اضطراری و کنتاکت‌های اینترلاک را دریافت می‌کند و هم‌زمان پایش کامل خط حلقه را در همه کانال‌ها فراهم می‌سازد.
نظارت بر حلقه میدانی و یکپارچگی سیگنال
هر یک از 32 کانال ورودی از نظارت پیوسته خط برای تشخیص مدار باز، اتصال کوتاه و قطع برق میدانی پشتیبانی می‌کند. این ماژول برای ثبت مُهر زمانی توالی رویدادهای پرسرعت (SOE)، دارای تأخیر پاسخ ورودی کمتر از 10 ms با وضوح 1 ms است. سرکوب اضافه‌ولتاژ و حفاظت در برابر قطبیت معکوس در هر کانال، مانع از گسترش خطاهای سیم‌کشی موضعی به سایر بخش‌های کارت می‌شود.
ایزولاسیون و عیب‌یابی سیستم
این ماژول ایزولاسیون گالوانیکی 1,500 VAC بین مدارهای میدانی و صفحه‌پشتی داخلی TriBus فراهم می‌کند تا منطق پردازنده مرکزی را از نویز حلقه زمین جدا سازد. وضعیت سلامت و پایش حلقه از طریق LEDهای اختصاصی روی پنل جلو نمایش داده می‌شود: RUN (سبز)، FAULT (قرمز)، BUS (وضعیت ارتباط) و ALARM (هشدار اولیه حلقه).
نصب فیزیکی و قابلیت تعویض در حالت روشن
این کارت که برای نصب در یک اسلات در رک‌های استاندارد Tricon 3000 طراحی شده، در حالت کار معمول 5 W توان مصرف می‌کند. از قابلیت تعویض در حالت روشن پشتیبانی می‌کند و امکان تعویض آنلاین در شرایط کارکرد سیستم را بدون فعال‌شدن تریپ ایمنی خاموشی اضطراری (ESD) فراهم می‌سازد.
مشخصات
| پارامتر | مشخصات |
|---|---|
| مدل | 3000793-001 |
| برند | Triconex |
| سری | Tricon 3000 |
| معماری | افزونگی پیمانه‌ای سه‌گانه (TMR) |
| نوع محصول | ماژول ورودی دیجیتال تحت نظارت |
| کانال‌های ورودی | 32 نقطه ورودی دیجیتال تحت نظارت |
| ولتاژ نامی میدانی | 24 VDC (سازگار با کنتاکت تر و خشک) |
| نظارت بر حلقه | تشخیص مدار باز، اتصال کوتاه و قطع برق میدانی |
| تأخیر پاسخ | < 10 ms |
| وضوح SOE | 1 ms |
| ایزولاسیون گالوانیکی | 1,500 VAC (بین میدان و صفحه‌پشتی TriBus) |
| مصرف برق | 5 W معمول |
| گواهی‌های ایمنی | IEC 61508 SIL 3، UL، CE، کلاس I بخش 2 |
| فرم نصب | کارت افزونه تک‌اسلاتی برای رک Tricon 3000 |
| دمای کارکرد | 0 deg C تا +60 deg C |
| دمای نگهداری | -40 deg C تا +85 deg C |
| رطوبت نسبی | 5% تا 95% RH (بدون میعان) |
| ابعاد | 280 mm × 130 mm × 40 mm |
| وزن | ~ 1.6 kg |
سؤالات متداول
پرسش: ماژول Triconex 3000793-001 چه قابلیت‌هایی برای نظارت بر خط حلقه‌های میدانی ارائه می‌دهد؟
پاسخ: این ماژول در هر کانال پایش تشخیصی پیوسته انجام می‌دهد تا وضعیت‌های مدار باز، اتصال کوتاه و قطع برق میدانی را تشخیص دهد.
پرسش: آیا می‌توان ماژول ورودی دیجیتال 3000793-001 را درحالی‌که سیستم ایمنی آنلاین است تعویض کرد؟
پاسخ: بله، این ماژول در حالت روشن قابل تعویض است و امکان تعویض آنلاین آن در شاسی فعال را بدون فعال‌کردن تریپ ایمنی خاموشی اضطراری (ESD) فراهم می‌کند.
پرسش: این ماژول از چه وضوحی برای مُهر زمانی توالی رویدادها (SOE) پشتیبانی می‌کند؟
پاسخ: این ماژول دریافت ورودی را با تأخیر پاسخ کمتر از 10 ms انجام می‌دهد و رویدادهای SOE را با وضوح 1 ms ثبت می‌کند.
