جزئیات محصول

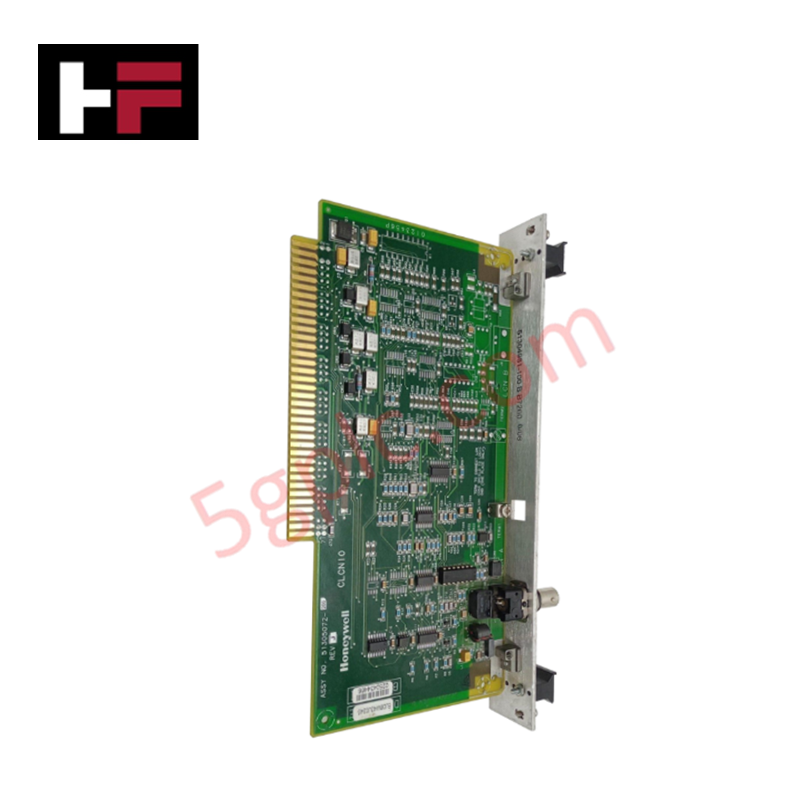

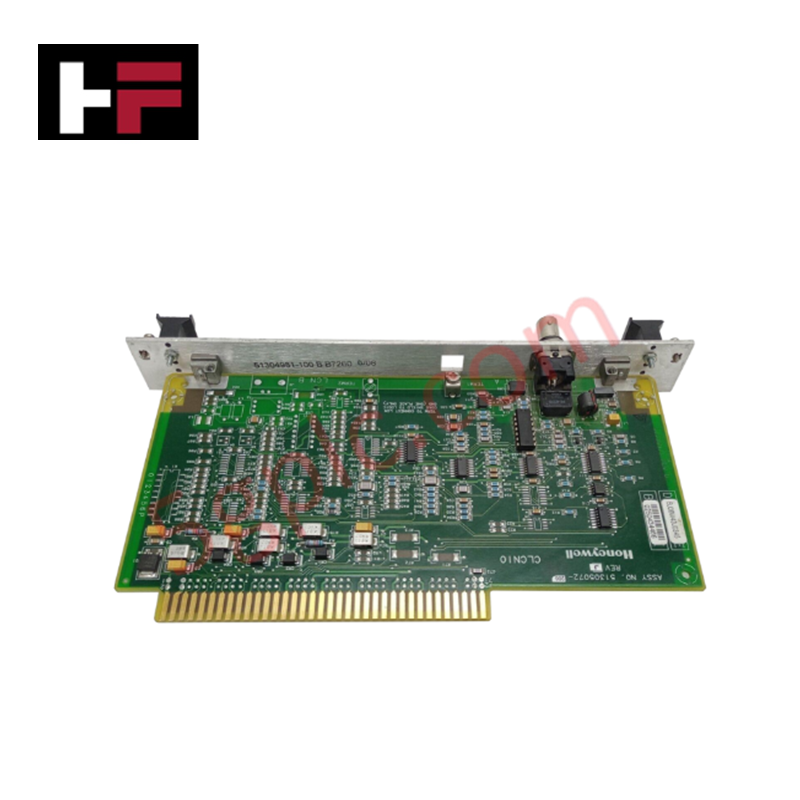

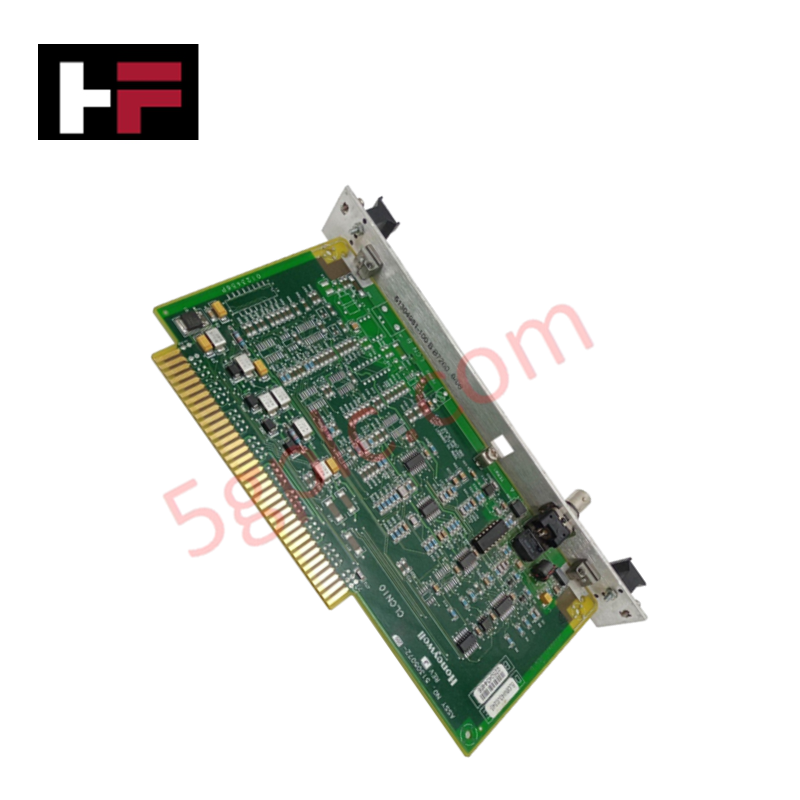

Honeywell TP-ZEN100 که با عنوان برد توسعه شبکه کنترل محلی TP-ZEN100 نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای توسعه سیگنال گذرگاه LCN در فواصل طولانی در شبکههای Honeywell TDC 3000 و Experion PKS عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | TP-ZEN100 |
| برند | Honeywell |
| مبدأ | USA |
| وزن | 0.600 - 0.726 kg |
| ابعاد | 5.5 x 30.5 x 18.0 cm |
| دمای کاری | -10 تا +55 deg C |
| مصرف برق | بار گذرگاه صفحه پشتی شاسی غیرفعال |
| عنوان کاتالوگی | XLCNE2-CE MultiMode |
| الزامات رابط | به چهار برد پدل XLCNE2 نیاز دارد (دو عدد در هر انتها) |
| سازگاری | جایگزین مدلهای قدیمیتر LCNE و LCNE2 میشود |
| مدیریت خطا | مکانیسمهای تصحیح خطا در سطح سختافزار |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال
این برد توسعه، انتقال بلادرنگ و قطعی دادههای کنترلی گره و فریمهای گذرگاه پرسرعت را بین رکهای توزیعشده شبکه کنترل محلی حفظ میکند. مدارهای داخلی تصحیح خطا، نویز ارتباطات دیجیتال میدانی را ایزوله میکنند و بازیابی پاک سیگنال را بدون ایجاد انحراف کلاک یا تضعیف فریم در مسیرهای کابلی طولانی تضمین میکنند. ایزولاسیون گالوانیکی نوری/الکتریکی بین کانالهای برد، سختافزار پردازش مرکزی را در برابر اختلاف پتانسیلهای حلقه زمین محافظت میکند و یکپارچگی سیگنال پایه پروتکل تلهمتری میدانی حلقه 4-20 mA HART را که از طریق واحدهای رابط فرایندی پاییندست مسیریابی میشود، حفظ میکند.
سؤالات متداول
س: برای تکمیل توسعه یک لینک LCN دوکابله، به چند برد پدل نیاز است؟
پ: برای یک آرایش توسعه کامل، چهار برد پدل XLCNE2 لازم است - دو برد در هر انتهای لینک نصب میشوند تا مسیرهای اضافی Cable A و Cable B را تأمین کنند.
س: آیا TP-ZEN100 مستقیماً با سختافزارهای قدیمیتر LCNE سازگار است؟
پ: خیر، TP-ZEN100 (XLCNE2-CE MultiMode) جایگزین مجموعههای قدیمیتر LCNE و LCNE2 میشود، اما با پیکربندیهای ترکیبی قدیمی در همان بخش لینک سازگاری روبهعقب ندارد.
س: چه مکانیسمهایی اعتبار دادهها را در فواصل انتقال فیزیکی طولانی تضمین میکنند؟
پ: روالهای یکپارچه تصحیح خطا در سطح سختافزار، بررسی مداوم بستهها را برای حفظ یکپارچگی سیگنال در فواصل توسعهیافته انجام میدهند.
راهنمای نصب در محل
- پیش از قرار دادن یا نصب برد توسعه در شیار تعیینشده رک سیستم، محفظه گره LCN را خاموش کنید.
- دو جفت برد پدل XLCNE2 را در کابینتهای محل خاتمه گره محلی و راهدور بهطور ایمن نصب کنید.
- خطوط اضافی Cable A و Cable B را به کانالهای مربوطه روی بردهای پدل متصل کنید و قطبیت صحیح کانال را حفظ کنید.
- بررسی کنید شعاع خم همه کابلهای فیبر یا کواکسیال با حدود استاندارد نصب شبکه مطابقت داشته باشد تا از افت سیگنال جلوگیری شود.
- تمام پیچهای نگهدارنده قفسه کارت را محکم کنید تا اتصال پیوسته شاسی به زمین برقرار شود و از جداشدن ناشی از لرزش جلوگیری شود.
