جزئیات محصول

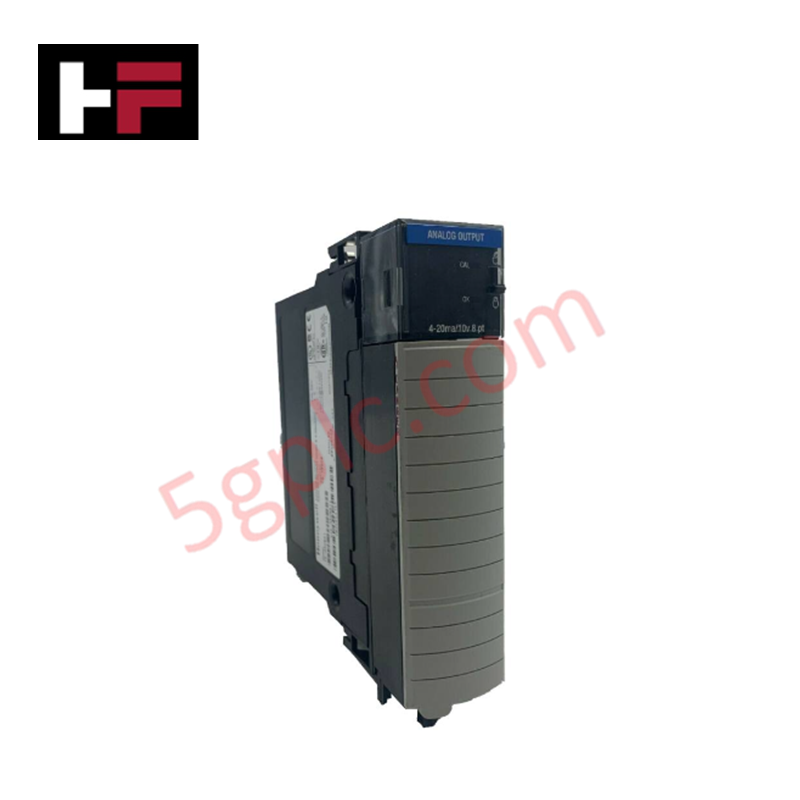

ماژول Honeywell TK-OAV081 که با عنوان ماژول خروجی آنالوگ TK-OAV081 نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای تولید سیگنالهای کنترلی چندکاناله در بسترهای I/O سری C اکسپریون هانیول Experion PKS عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | TK-OAV081 |
| برند | Honeywell |
| مبدأ | USA |
| وزن | 0.5 kg |
| دمای کاری | -40 تا +70 deg C |
| اتلاف توان | حداکثر 6.9 W |
| تعداد نقاط | 8 کانال |
| محدوده ولتاژ خروجی | +/-10.4 V |
| محدوده جریان خروجی | 0 تا 21 mA |
| تفکیکپذیری ولتاژ / جریان | 320 uV بهازای هر شمارش / 650 nA بهازای هر شمارش |
| قابلیت راهاندازی | >2000 ohm (ولتاژ) / 0 تا 750 ohm (جریان) |
| دقت کالیبرهشده | بهتر از 0.05% محدوده در 25 deg C |
| ایزولاسیون کانال | ایزولاسیون 2550 VDC بین کاربر و سیستم (آزمون 1 s) |
| نرخ بهروزرسانی ماژول | 25 ms برای همه کانالها |
| ترمینال اتصال | TC-TBNH، ترمینال 20 موقعیتی |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال
این ماژول حلقههای ولتاژ و جریان آنالوگ را تولید میکند و همزمان ایزولاسیون قدرتمند 2550 VDC را بین سیمکشی میدانی سمت کاربر و منطق داخلی سیستم فراهم میسازد. هر یک از 8 خروجی قابل پیکربندی به محدودکننده الکترونیکی جریان داخلی مجهز است که جریان را روی 21 mA یا کمتر محدود میکند و همچنین حفاظت پیوسته در برابر اضافهولتاژ 24 VAC/VDC دارد. مدارهای یکپارچه کانال، میزان پایین دریفت خروجی را حفظ میکنند (دریفت ولتاژ 50 uV/deg C و دریفت جریان 100 nA/deg C) و سیگنالهای دیجیتال کلیدزنی انتقال فرکانس (FSK) با فرکانس بالا را بهصورت شفاف عبور میدهند تا از پوزیشنرها و تجهیزات کنترلی میدانی دارای پروتکل حلقه 4-20 mA HART پشتیبانی کنند، بدون آنکه پایداری حلقه جریان اصلی مختل شود.
پرسشهای متداول
پرسش: چه سازوکارهای حفاظتی از کانالهای خروجی در برابر خطاهای سیمکشی خارجی محافظت میکنند؟
پاسخ: خروجیها در دمای اتاق دارای حفاظت پیوسته در برابر اضافهولتاژ 24 VAC/VDC و محدودسازی الکترونیکی جریان اتصال کوتاه هستند که جریان را روی 21 mA یا کمتر محدود میکند.
پرسش: برای سیمکشی مجموعه TK-OAV081 به چه سختافزار ترمینالی نیاز است؟
پاسخ: اتصالات میدانی از طریق یک ترمینال 20 موقعیتی اختصاصی با شماره قطعه TC-TBNH برقرار میشوند.
راهنمای نصب میدانی
- پیش از قرار دادن ماژول TK-OAV081 در شیار اختصاصی، از اتصال صحیح رک کریر I/O میزبان به زمین اطمینان حاصل کنید.
- مطمئن شوید سیمکشی میدانی بهطور ایمن روی ترمینال 20 موقعیتی TC-TBNH متصل شده است و سیمهای حلقه ولتاژ و جریان را از یکدیگر جدا نگه دارید.
- برای جلوگیری از کوپلشدن نویز RFI، سیمهای تخلیه شیلد کابل سیگنال را در میله زمین کابینت و در یک نقطه خاتمه دهید.
- اطمینان حاصل کنید مقاومت بار کل در کانالهای خروجی جریان از 750 ohm بیشتر نباشد و بارهای ولتاژ بالاتر از 2000 ohm باقی بمانند.
- ضامنهای نگهدارنده صفحه جلویی ماژول را قفل کنید تا تماس الکتریکی محکم با کانکتور بکپلین برقرار شود.
