جزئیات محصول

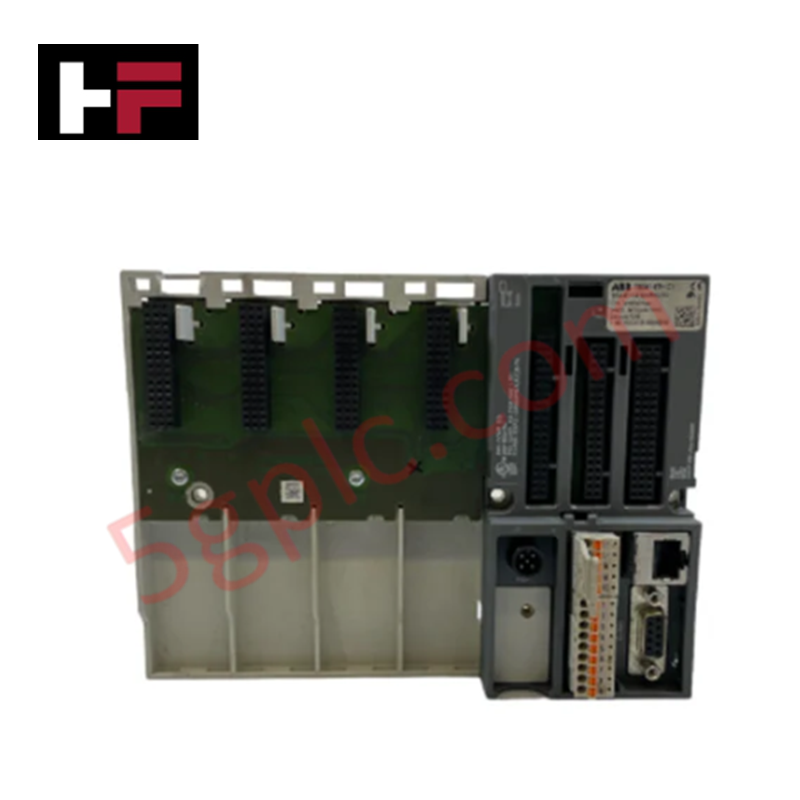

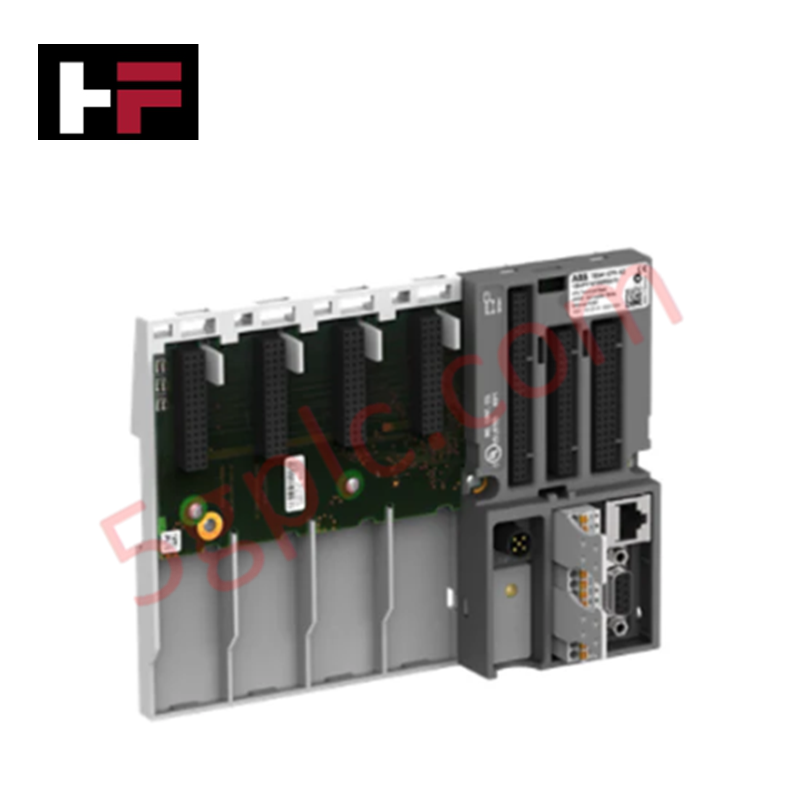

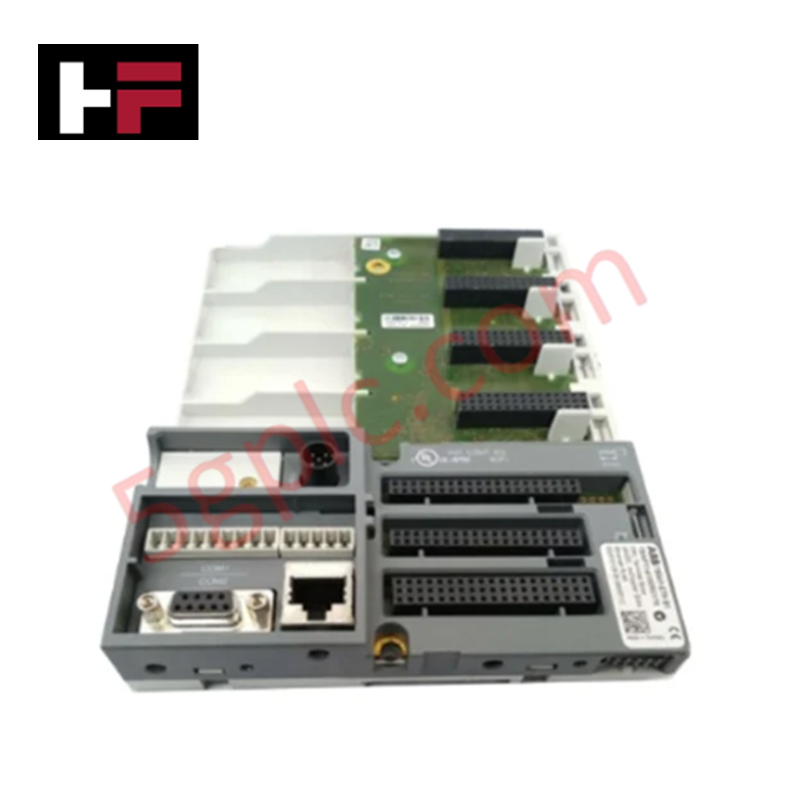

پیکربندی شده برای گسترش ارتباطات و واسط زیرساخت ارتباطی در شبکه‌های کنترل‌کننده اصلی صنعتی، ABB TB541-ETH 3ABD10058695 (ABB TB541-ETH پایه ترمینال AC500) اجرای فیزیکی/الکتریکی مستقیم را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | TB541-ETH 3ABD10058695 |
| برند | ABB |
| مبدأ | چین |
| وزن | 0.24 کیلوگرم خالص (0.311 کیلوگرم ناخالص) |
| ابعاد | 175.5 میلی‌متر × 135 میلی‌متر × 28 میلی‌متر (عرض × ارتفاع × عمق) |
| دمای کاری | 0 تا 60 درجه سانتی‌گراد |
| مصرف برق | اتوبوس منطقی یکپارچه توزیع شده |
| نوع محصول | صفحه پایه PLC-AC500 |
| ظرفیت توسعه | 4 اسلات برای ماژول‌های ارتباطی |
| رابط‌های یکپارچه | 1 رابط اترنت، 2 رابط سریال (RS232/RS485) |
| سازگاری پلتفرم | سری کنترل‌کننده AC500 V2 |
| شماره تعرفه گمرکی | 85044040 |
مسیر‌یابی شبکه قطعی و سازگاری فلش فریم‌ویر
ABB TB541-ETH 3ABD10058695 ماتریس مسیر‌یابی پایه‌ای را تشکیل می‌دهد که از سرعت بالای ارتباط باس پشت‌صفحه در تنظیمات توسعه استاندارد AC500 V2 پشتیبانی می‌کند. با ادغام یک کانال اترنت داخلی همراه با دو پورت سریال RS232/RS485، ساختار کارت انتقال همزمان داده‌ها از خطوط سریال قدیمی به شبکه‌های قطعی Profinet / EtherNet/IP مدرن را اجرا می‌کند. این ماژول عملیات مقیاس‌پذیری سریع چگالی ورودی/خروجی را در چهار اسلات گزینه یکپارچه خود انجام می‌دهد و در عین حال تعادل سیگنال سخت‌افزاری دقیق را حفظ می‌کند که سازگاری پایدار فلش فریم‌ویر را در تمام پردازنده‌های اصلی با اسلات داغ و کوپلرهای شبکه صنعتی تضمین می‌کند.
سؤالات متداول
س: دستورالعمل‌های مربوط به وارد کردن یا خارج کردن ماژول‌های افزونه در چهار اسلات توسعه در حین روشن بودن دستگاه چیست؟
ج: برای جلوگیری از از دست رفتن بسته‌های داده یا آسیب به پین‌های منطق داخلی، پایه ترمینال باید کاملاً خاموش شود قبل از نصب یا جداسازی ماژول‌های گزینه یا واحد پردازش مرکزی.
س: انتخاب بین حالت‌های ارتباطی RS232 و RS485 در رابط‌های سریال دوگانه چگونه پیکربندی می‌شود؟
ج: پیکربندی مستقیماً از طریق محیط نرم‌افزاری مهندسی مربوطه انجام می‌شود. این محیط پارامترهای ساختاری شبکه و پین‌آوت‌های فیزیکی روی رابط سخت‌افزاری را بدون نیاز به تغییرات دستی جامپر روی صفحه پایه تعیین می‌کند.
راهنمای نصب میدانی
- پایه ترمینال را به‌طور محکم روی ریل DIN استاندارد 35 میلی‌متری متقارن داخل یک پنل صنعتی محافظ نصب کنید تا لرزش‌های فیزیکی به حداقل برسد.
- با اطمینان از تمیزی و اتصال محکم گیره‌های تماس ریل DIN یکپارچه به سیستم ریل فولادی زمین‌شده، اتصال زمین مناسب را برقرار کنید.
- فاصله‌های ایزولاسیون فیزیکی استاندارد را بین کابل‌های کم‌ولتاژ RS232/RS485، خطوط ارتباطی اترنت و مسیرهای موازی برق با توان بالا حفظ کنید.
- قبل از اعمال برق اصلی 24 ولت DC سیستم، اطمینان حاصل کنید که تمام اتصالات ماژول‌های گزینه داخلی به‌طور کامل در چهار اسلات اختصاصی قرار گرفته و قفل شده‌اند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
