جزئیات محصول

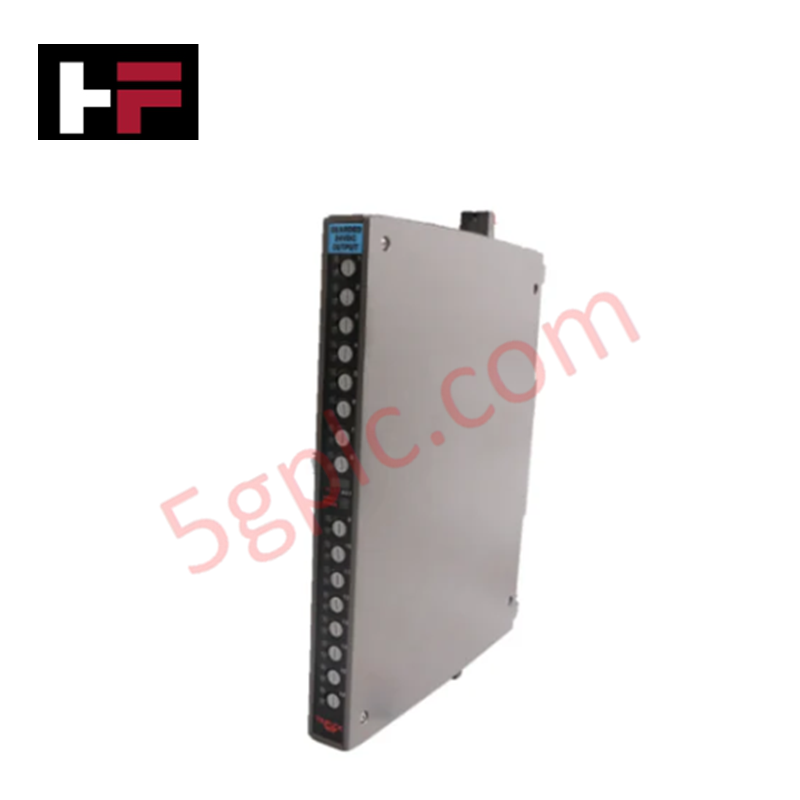

پیکربندی شده برای دریافت دقیق سیگنال در سیستم‌های Trusted TMR، ماژول ورودی آنالوگ ICS Triplex T3420A (T3420A) اجرای فیزیکی و الکتریکی مستقیم را فراهم می‌کند. این ماژول به عنوان رابط ورودی با چگالی بالا عمل می‌کند و قادر است تا ۱۶ سیگنال آنالوگ جداگانه از سمت میدان را برای ادغام در منطق کنترل ایمنی حیاتی پردازش کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | T3420A |
| برند | ICS Triplex |
| ساخت | ایالات متحده آمریکا |
| وزن | ۱.۵۲ کیلوگرم |
| ابعاد | ۳.۲ سانتی‌متر × ۲۶.۵ سانتی‌متر × ۳۶ سانتی‌متر |
| دمای کاری | صنعتی استاندارد |
| مصرف برق | بسته به پیکربندی |
| ظرفیت ورودی | ۱۶ کانال آنالوگ |
معماری افزونگی مدولار سه‌گانه (TMR) سیستم ایمنی (SIS)
ماژول T3420A در چارچوب معماری افزونگی مدولار سه‌گانه (TMR) 2oo3 کار می‌کند تا اجرای حالت ایمن را تضمین کند. هر یک از ۱۶ کانال آنالوگ توسط مدارهای مستقل نظارت می‌شود که به ماژول اجازه می‌دهد اعتبار ورودی‌ها را به طور مداوم در آرایه پردازنده‌های افزونه بررسی کند. جداسازی گالوانیکی در مرحله ورودی اعمال شده است تا از تأثیر نویز حالت مشترک سمت میدان بر مسیرهای پردازش سیگنال داخلی جلوگیری شود. این طراحی تضمین می‌کند که مقادیر آنالوگ به دقت دیجیتالی شده و قبل از ورود به حلقه اجرای کنترل ایمنی، رأی‌گیری می‌شوند و با الزامات عملکرد SIL3 مطابقت دارند.
سؤالات متداول
س: آیا ماژول T3420A امکان تعویض داغ (hot-swap) در حین عملیات عادی سیستم را دارد؟
ج: ماژول T3420A برای قابلیت تعویض داغ در بَک‌پلین Trusted TMR طراحی شده است. برای جلوگیری از اختلال احتمالی در حلقه‌های کنترل ایمنی حیاتی، اطمینان حاصل کنید که منطق سیستم مرتبط در حالت نگهداری برای گره ورودی خاص قبل از برداشتن یا نصب ماژول قرار دارد.
س: چگونه صحت سیگنال برای ۱۶ ورودی آنالوگ تأیید می‌شود؟
ج: ماژول تست‌های تشخیصی مداوم را روی مبدل‌های داخلی A/D و مدارهای تنظیم سیگنال انجام می‌دهد. هنگام ادغام در معماری TMR، ماژول مقادیر دیجیتالی شده را در کانال‌های افزونه مقایسه می‌کند تا انحراف یا خرابی قطعات را شناسایی کند و بلافاصله داده‌های نامعتبر را به پردازنده ایمنی برای جداسازی خطا گزارش می‌دهد.
راهنمای نصب در محل
- قبل از نصب T3420A، اطمینان حاصل کنید که بَک‌پلین شاسی در محدوده مشخصات توان‌دهی قرار دارد تا از رابط ماژول محافظت شود.
- ماژول را با ریل‌های راهنمای شاسی تراز کرده و تا زمانی که کانکتورهای بَک‌پلین کاملاً جا بیفتند و قفل‌های مکانیکی فعال شوند، وارد کنید.
- پیچ‌های پنل جلویی را محکم کنید تا اتصال زمین با امپدانس پایین به قاب شاسی برقرار شود که برای محافظت بهینه در برابر EMI ضروری است.
- سیم‌کشی سیگنال آنالوگ میدان را از طریق کانال‌های محافظت شده عبور دهید؛ شیلد کابل باید در نقطه ورود سیگنال به زمین کابینت متصل شود تا تزریق نویز به حداقل برسد.
- ثبت ورودی/خروجی و تأیید حلقه را از طریق ایستگاه کاری مهندسی انجام دهید تا اطمینان حاصل شود که هر ۱۶ کانال به درستی نگاشت شده و در محدوده سیگنال مورد انتظار قرار دارند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
راهنمای فناوری و خرید
طراحی رابط انسان-ماشین: راهنمای جامع انتخاب HMI، بصری‌سازی و یکپارچه‌سازی سیستم کنترل
رابط‌های انسان و ماشین (HMI) پنجره اصلی برای کار با سیستم‌های پیچیده اتوماسیون صنعتی هستند. HMIهای مدرن داده‌های خام ماشین‌آلات را به نمایشگرهای گرافیکی واضح تبدیل می‌کنند و به اپراتورها امکان می‌دهند فرایندهای تولید را به‌صورت بلادرنگ زیر نظر داشته باشند. مهندسان به‌جای تکیه بر تابلوهای کنترل فیزیکیِ مملو از کلیدهای سیم‌کشی‌شده، با استفاده از گرافیک‌های بصری، کدگذاری رنگی پویا و رابط‌های لمسی واکنش‌گرا، صفحه‌های تعاملی برنامه‌ریزی می‌کنند. در طول ۱۵ سال فعالیت من در مهندسی سیستم‌های کنترل، شاهد بوده‌ام که HMIها از صفحه‌های نمایش ساده به مراکز فرماندهی پیشرفته‌ای تبدیل شده‌اند که در محیط‌های DCS و PLC بهره‌وری عملیاتی را افزایش می‌دهند.
آشنایی با رله‌های ایمنی در اتوماسیون صنعتی: ساختار، عملکرد و ایمنی کارکردی
رله‌های الکترومکانیکی استاندارد، جداسازی الکتریکی پایه‌ای بین مدارهای کنترل ولتاژ پایین و بارهای خروجی پرقدرت فراهم می‌کنند. یک رلهٔ کلیدزنی سنتی، سیم‌پیچی مغناطیسی دارد که کنتاکت‌های مکانیکی مشترک (COM)، بازِ معمولاً (NO) و بستهٔ معمولاً (NC) را به حرکت درمی‌آورد. بااین‌حال، استفاده از رله‌های استاندارد در مدارهای اینترلاک ایمنیِ حیاتی، خطرهای جدی برای عملکرد ایمن ایجاد می‌کند. جریان هجومیِ بالا یا فرسودگی مکانیکی می‌تواند کنتاکت‌ها را به‌طور دائمی به هم جوش دهد. اگر کنتاکت‌ها در مدار توقف اضطراری به هم جوش بخورند، فشردن دکمه مانع حرکت تجهیزات خطرناک نمی‌شود. در نتیجه، استانداردهای جهانی ایمنی عملکردی، استفاده از رله‌های استاندارد را برای عملکردهای حیاتیِ حفاظت از ماشین ممنوع می‌کنند.
