جزئیات محصول
مروری بر محصول

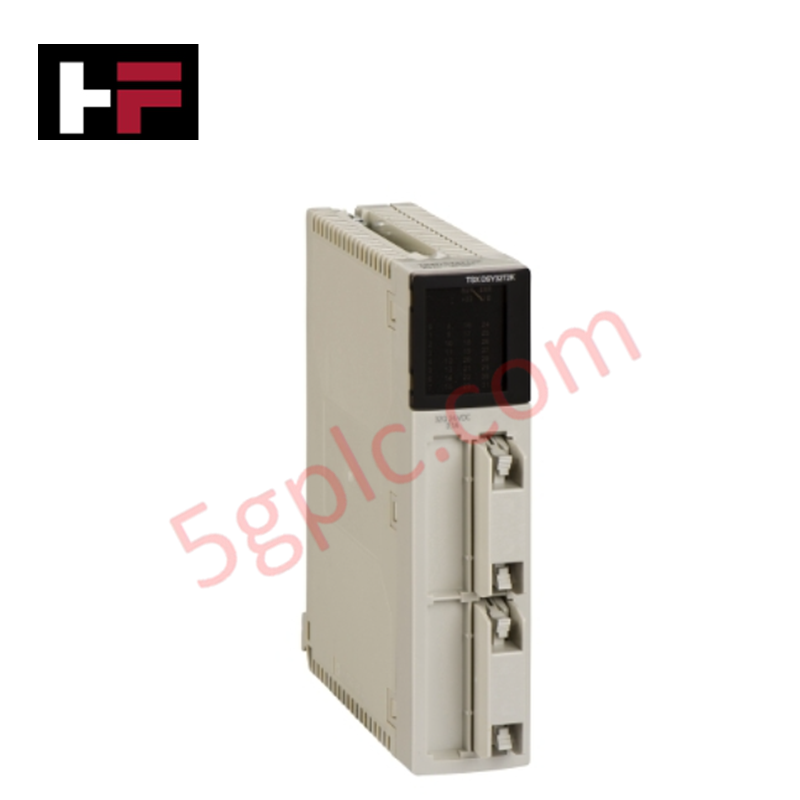

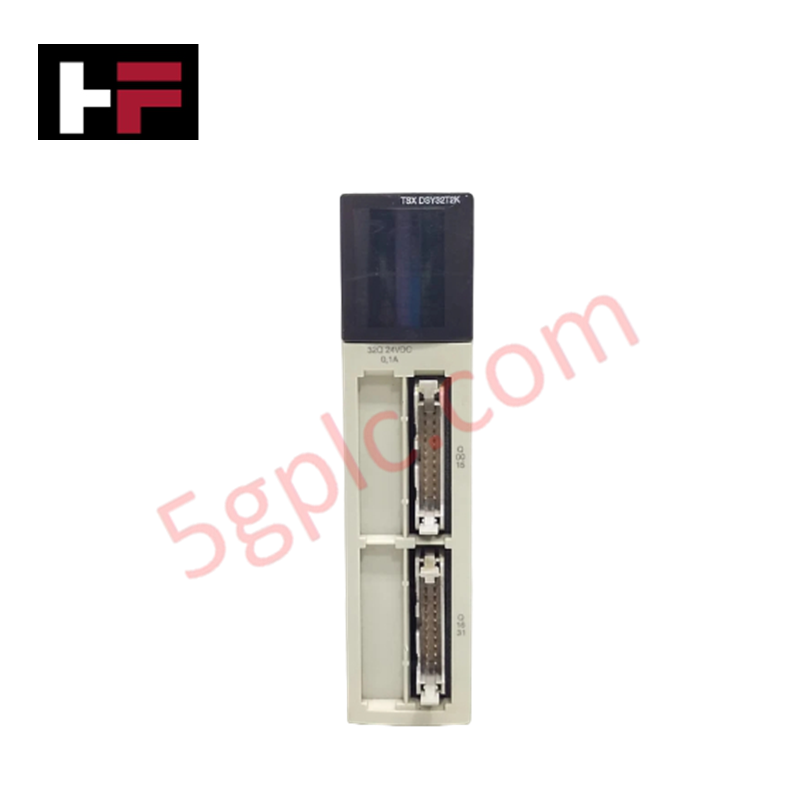

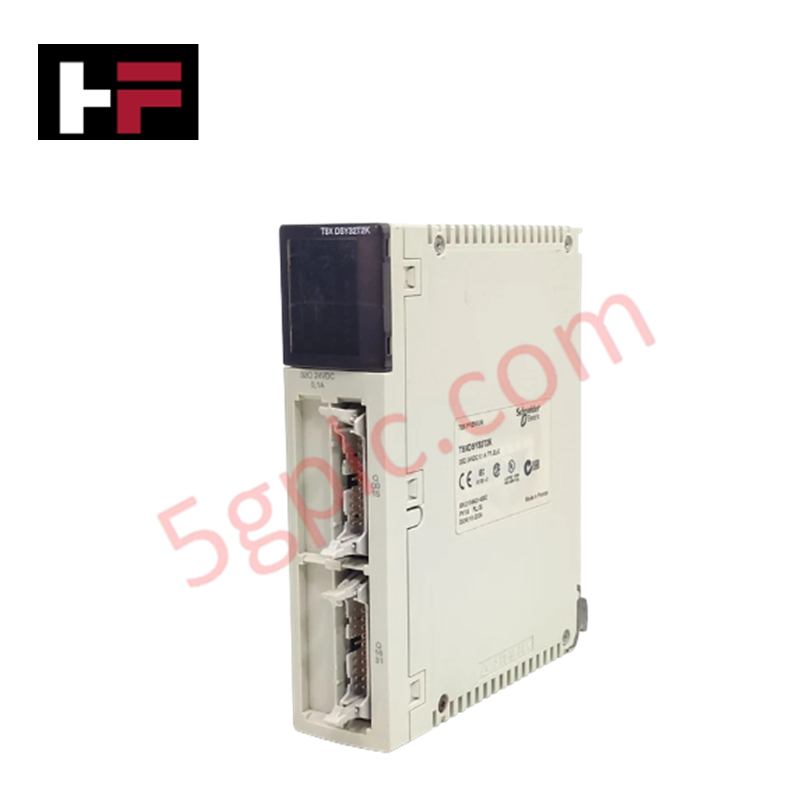

ماژول TSXDSY32T2K شرکت Schneider Electric محرکهای دیجیتال کممصرف و با چگالی بالا را در پلتفرم اتوماسیون Modicon Premium کنترل میکند. این ماژول خروجی گسسته ۳۲ کاناله با فرمت استاندارد از مدارهای محافظت شده حالت جامد برای کنترل قطعات میدانی ۲۴ ولت DC مانند سیمپیچهای رله مینیاتوری، شیرهای سلونوئیدی، بلوکهای پنوماتیک هدایتگر و نشانگرهای الکترونیکی استفاده میکند. با بهکارگیری منطق مثبت (پیکربندی منبع) مطابق با استانداردهای EN/IEC 61131-2 و ادغام حفاظت پیشرفته مدار الکترونیکی، این ماژول به عنوان رابط کنترل سریع و دقیق برای ماشینآلات بستهبندی خودکار، شبکههای مرتبسازی نقاله و خطوط تولید فرآیند پیوسته عمل میکند.
مشخصات فنی
| پارامتر | مقدار مشخصات فنی |
| تولیدکننده | Schneider Electric |
| شماره مدل / قطعه | TSXDSY32T2K |
| دامنه محصول | پلتفرم اتوماسیون Modicon Premium |
| نوع محصول یا قطعه | ماژول خروجی گسسته |
| وضعیت | ۱۰۰٪ اصل و نو |
| تعداد خروجی گسسته | ۳۲ خروجی |
| نوع خروجی گسسته | کلیدزنی محافظت شده حالت جامد |
| نوع ولتاژ خروجی گسسته | منطق مثبت ۲۴ ولت DC (پیکربندی منبع) |
| محدوده ولتاژ خروجی | ۱۹ تا ۳۰ ولت DC (مطابق با EN/IEC 61131-2) |
| جریان قابل تحمل هر کانال | ۰.۱ آمپر اسمی |
| حداکثر جریان هر ماژول | ظرفیت بار کل ۳.۲ آمپر |
| حداکثر جریان نشتی در حالت خاموش | ۰.۱ میلیآمپر در ۳۰ ولت DC |
| حداکثر ظرفیت بار تنگستن | ۱.۲ W |
| ولتاژ باقیمانده [Ures] | حداکثر ۱.۵ ولت در خروجی فعال |
| زمان پاسخ | تاخیر انتشار حالت به حالت ۱.۲ میلیثانیه |
| موازی کردن خروجیها | مجاز: حداکثر ۳ خروجی به صورت همزمان |
| حفاظت در برابر ولتاژ بیش از حد خروجی | دیودهای محافظ ترانزیل یکپارچه |
| حفاظت در برابر قطبیت معکوس | شبکه دیود فلیبک نصب شده معکوس یکپارچه |
| حفاظت در برابر اضافه بار خروجی | مدار قطع الکترونیکی خودکار |
| حفاظت در برابر اتصال کوتاه | مدار قطع الکترونیکی خودکار |
| امپدانس بار حداقل | ۲۲۰ اهم در حالت ۱ |
| مانع مقاومت ایزولاسیون | بیشتر از ۱۰ مگااهم در ۵۰۰ ولت DC |
| تلفات توان داخلی | محاسبه شده به صورت: (۱.۶ W + ۰.۱ W × تعداد خروجیهای فعال) |
| ماتریس سازگاری محصول | سیستمهای شمارهگیر و توان |
| رابط اتصال الکتریکی | ۲ عدد کانکتور نری HE-10 با چگالی بالا |
| جریان مورد نیاز باس داخلی | 140 میلیآمپر در 5 ولت DC |
| فرمت فیزیکی ماژول | پروفایل شکاف تکعرض استاندارد |
| وزن خالص محصول | 0.7 پوند (0.3 کیلوگرم) |
مزایای مهندسی
-
قطع خودکار بار اضافی و اتصال کوتاه با قابلیت خودترمیمی: کارتهای خروجی فیوزدار سنتی تیمهای نگهداری کارخانه را مجبور میکنند تا در محفظههای فیزیکی به دنبال فیوزهای سیمی جداگانه بگردند و آنها را تعویض کنند هرگاه یک سیمپیچ میدانی اتصال کوتاه کند. TSXDSY32T2K این گلوگاه نگهداری را با ادغام مکانیزم قطع خودکار الکترونیکی اختصاصی در هر کانال حل میکند. اگر اتصال کوتاه یا جریان اضافی در خط میدانی رخ دهد، سوئیچ حالت جامد فعال مسیر برق خود را در عرض میلیثانیه قطع میکند، منطق داخلی بکپلین را محافظت کرده و پس از رفع خطا توسط تکنسینها بهطور خودکار ریست میشود.
-
رابط کانکتور پیشساخته HE-10 با چگالی بالا دوگانه: کندن، پینگذاری و سفت کردن دستی 32 سیم منبع مثبت جداگانه روی بلوکهای پیچگیره استاندارد، زمان نصب زیادی میطلبد و فضای پنل را افزایش میدهد. این ماژول دارای دو کانکتور HE-10 با چگالی بالا یکپارچه در صفحه جلویی است. این طراحی مکانیکی به سازندگان پنل اجازه میدهد کابلهای روبانی پیشمونتاژ یا دستهسیمهای رابط سیستم را مستقیماً به کارت وصل کنند، خطوط چندسیمه میدانی را در آرایشهای ترمینال فشرده جمع کرده و مدت زمان مونتاژ سیستم را به شدت کاهش میدهد.
-
پارالل چندکاناله انعطافپذیر برای بارهای دینامیک: کارتهای PLC با چگالی بالا استاندارد، جریانهای خروجی را به میلیآمپرهای کوچک محدود میکنند و مانع از این میشوند که سیستم بتواند رلههای میدانی متوسط را بدون استفاده از سختافزار واسط کمکی راهاندازی کند. TSXDSY32T2K انعطافپذیری سیمکشی منحصربهفردی را با پشتیبانی از پارالل ساختاری تا سه کانال مجزا فراهم میکند. ترکیب سه خروجی 0.1 آمپر به مهندسان اجازه میدهد تا بهطور ایمن یک بار واحد که نیازمند جریان پایدار تا 0.3 آمپر است را سوئیچ کنند، که این امر رلههای واسط اضافی را حذف کرده و هزینه پنل را کاهش میدهد.
-
سرکوب ولتاژ اسپایک دیود ترانزیل سختشده: پیکهای EMF برگشتی با القای بالا که هنگام فروپاشی میدانهای مغناطیسی سیمپیچهای کوچک سلونوئید یا خطوط رله مکانیکی ایجاد میشوند، میتوانند ترانزیستورهای خروجی استاندارد را سوراخ کنند و منجر به خرابیهای «همیشه روشن» شوند. ماژول TSXDSY32T2K دارای دیودهای سرکوب ولتاژ اضافی ترانزیل مقاوم در برابر اضافه ولتاژ در مدارهای حالت جامد خود است، همراه با چارچوب دیود نصب شده معکوس. این شبکه سرکوب دو لایه، پیکهای القایی ولتاژ بالا را به طور ایمن زیر سطوح خطرناک محدود میکند و عملکرد سوئیچینگ قابل اعتماد را در داخل تابلوهای کنترل پر نویز الکتریکی تضمین میکند.
سؤالات متداول
-
آیا این ماژول خروجی TSXDSY32T2K یک کالای نو و اصل است؟
بله. ما این محصول را به صورت کاملاً نو، اصل و در بستهبندی کارخانهای ارائه میدهیم. این محصول مستقیماً در جعبه اصلی شرکت Schneider Electric به محل شما ارسال میشود، همراه با کیسههای محافظ ضد الکتریسیته ساکن سالم، ریلهای راهنمای بدون آسیب و علامتگذاریهای سریال معتبر تولیدکننده.
-
آیا میتوانم از این ماژول برای سوئیچ کردن دستگاههای میدانی با منطق منفی (سینک) استفاده کنم؟
خیر. ماژول TSXDSY32T2K به طور انحصاری با منطق مثبت (پیکربندی منبع) طبق مشخصات EN/IEC 61131-2 کار میکند. هنگام فعال شدن، یک کانال خروجی ولتاژ ۲۴ ولت DC را از منبع تغذیه میدانی خارجی مستقیماً به بار متصل شده تأمین میکند. عملگرهای میدانی شما باید به ریل زمین منفی متصل شوند تا حلقه عملکرد کامل شود.
-
چه نوع کابلهایی باید برای اتصال به صفحه جلویی بخرم؟
این ماژول به دو مجموعه کانکتور استاندارد HE-10 با چگالی بالا نیاز دارد. شما میتوانید از کابلهای روبانی پیشساخته یا دستههای چند هادی محافظتشده پیشپایانیافته استفاده کنید که دارای انتهای کانکتور ماده HE-10 مطابق هستند تا ۳۲ نقطه خروجی گسسته را مستقیماً به ترمینالهای توزیع خود متصل کنید.
-
آیا این ماژول برای عملکرد خروجیها به منبع تغذیه کمکی خارجی نیاز دارد؟
بله. در حالی که ماژول برای اجرای مدارهای منطقی و ارتباطی خود، ۱۴۰ میلیآمپر جریان ۵ ولت DC را از باس داخلی Modicon Premium دریافت میکند، شما باید یک منبع تغذیه خارجی ۲۴ ولت DC (در بازه ۱۹ تا ۳۰ ولت DC) را از طریق سیمکشی کانکتور خود تأمین کنید تا بارهای فعال میدانی را راهاندازی کرده و کلیدهای محافظ حالت جامد داخلی را تغذیه کند.
