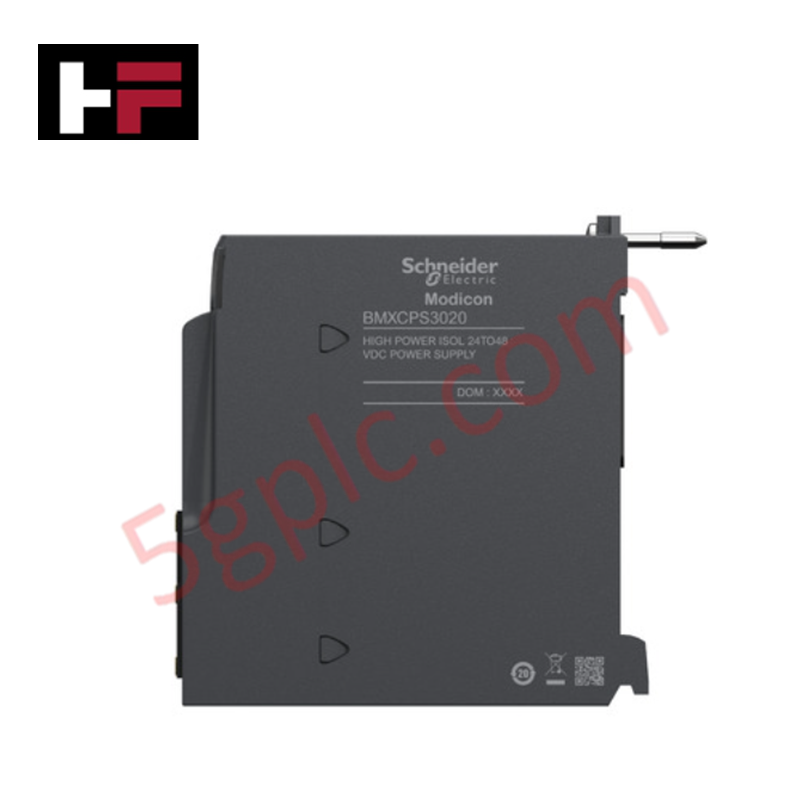

ماژول منبع تغذیه DC پرقدرت Schneider Electric BMXCPS3020 Modicon X80

بررسی اجمالی محصول

Schneider Electric BMXCPS3020 برق الکتریکی با ظرفیت بالا و تنظیم‌شده را مستقیماً به بک‌پلین‌های اتوماسیون استاندارد Modicon X80 می‌رساند. این ماژول که روی شبکه ورودی اولیه ایزوله ۲۴ ولت تا ۴۸ ولت DC کار می‌کند، جریان مستقیم با دامنه وسیع را به دو ریل ثانویه بسیار تثبیت‌شده تبدیل می‌کند. این ماژول آرایه‌های ورودی/خروجی با چگالی بالا، پردازنده‌های پیشرفته ارتباطات و CPUهای اصلی را تغذیه می‌کند و به عنوان ستون فقرات الکتریکی اصلی برای ایستگاه‌های صنعتی سنگین، تله‌متری نفت و گاز و زیرساخت‌های حمل و نقل عمل می‌کند.

مشخصات فنی

مزایای مهندسی

• مرحله ورودی DC ایزوله با دامنه وسیع: بانک‌های باتری و شبکه‌های DC از راه دور نوسانات ولتاژ زیادی را تجربه می‌کنند. BMXCPS3020 پنجره ورودی گسترده‌ای از ۱۸ ولت DC تا ۶۲.۴ ولت DC را پشتیبانی می‌کند و در عین حال یک مانع دی‌الکتریک ایزوله ۱۵۰۰ ولت بین ورودی‌های اصلی و منطق داخلی بک‌پلین حفظ می‌کند. این طراحی میکروپروسسورهای حساس را از نوسانات خط و خطرات زمین شناور محافظت می‌کند.

• خروجی جریان تقویت‌شده برای رک‌های با چگالی بالا: پیکربندی‌های بزرگ ورودی/خروجی باعث افت عملکرد ماژول‌های برق استاندارد می‌شوند. این واحد با ارائه خروجی قوی ۴.۵ آمپر در ریل منطق ۳.۳ ولت DC (۱۵ وات) و ۱.۳ آمپر در ریل سیستم ۲۴ ولت DC (۳۱.۲ وات) به این نیاز پاسخ می‌دهد. این توان اضافی بالا نیاز به نصب رک‌های کمکی اضافی یا تقسیم مناطق برق را از بین می‌برد.

• قطع پیشرفته خطاهای ثانویه: خطاهای سیم‌کشی پایین‌دستی یا ماژول‌های میدانی اتصال کوتاه می‌توانند کنترلر را غیرفعال کنند. BMXCPS3020 از مدارهای محافظت مستقل در برابر ولتاژ بیش از حد، اضافه بار و اتصال کوتاه استفاده می‌کند که به سرعت به ناهنجاری‌های الکتریکی پاسخ می‌دهند و سخت‌افزار رک شما را از آسیب حرارتی محافظت می‌کنند.

• عملکرد محیطی مقاوم: این ماژول برای عملکرد در داخل تابلوهای کنترل سخت ساخته شده است و حداکثر توان تلف شده را به 8.5 W محدود می‌کند تا دمای داخلی تابلو کاهش یابد. مجهز به پوشش محافظ TC (تروپیکالیزاسیون) است که رطوبت و آلودگی‌های هوایی را دفع کرده و در برابر لرزش 3 gn و شوک مکانیکی 30 gn مقاومت می‌کند.

• مقاومت داخلی در برابر قطع‌های کوتاه‌مدت: شبکه‌های برق ناپایدار می‌توانند باعث افت‌های کوتاه‌مدت ولتاژ خط شوند. ذخیره انرژی داخلی این منبع تغذیه، قطع‌های کوتاه تا 1 میلی‌ثانیه را پوشش می‌دهد و از ریست‌های ناگهانی PLC و خرابی داده‌ها در هنگام اختلالات موضعی شبکه جلوگیری می‌کند.

سؤالات متداول

• آیا این منبع تغذیه BMXCPS3020 یک واحد اصلی و نو است؟

  بله. ما این محصول را به‌صورت کاملاً نو و اصلی کارخانه‌ای عرضه می‌کنیم. این محصول در جعبه اصلی Schneider Electric مهر و موم شده و تمام گواهی‌ها و مستندات کارخانه‌ای فعلی را دارد.

• آیا می‌توانم این منبع تغذیه را روی سیستم‌های باتری 24 ولت DC و 48 ولت DC استفاده کنم؟

  بله. مدار داخلی با قابلیت تنظیم خودکار به‌طور بومی ورودی‌های ایزوله از 24 ولت تا 48 ولت DC را مدیریت می‌کند (و محدودیت‌ها را از 18 ولت تا 62.4 ولت DC پوشش می‌دهد) بدون نیاز به تنظیمات جامپر سخت‌افزاری یا پیکربندی مجدد نرم‌افزاری.

• آیا این ماژول از بک‌پلن‌های جدید BMEXBP اترنت پشتیبانی می‌کند؟

  خیر. BMXCPS3020 با رک‌های استاندارد Modicon X80 کار می‌کند. این ماژول به‌طور صریح با بک‌پلن‌های هیبریدی مجهز به اترنت که کد پیشوند "BMEXBP..02" را دارند ناسازگار است. همیشه قبل از نصب مدل رک خود را بررسی کنید.

• محدودیت‌های فاصله کابل برای سیم‌کشی برق اولیه چیست؟

  برای جلوگیری از افت ولتاژ خط بیش از حد، محدودیت‌های سازنده را بر اساس مقطع سیم مسی دنبال کنید: فاصله‌ها را هنگام استفاده از کابل‌های برق 1.5 میلی‌متر مربع (0.002 اینچ مربع) به 10 متر (32.8 فوت) محدود کنید، یا هنگام استفاده از هادی‌های 2.5 میلی‌متر مربع (0.004 اینچ مربع) تا 15 متر (49.2 فوت) افزایش دهید.
