جزئیات محصول
مروری بر محصول

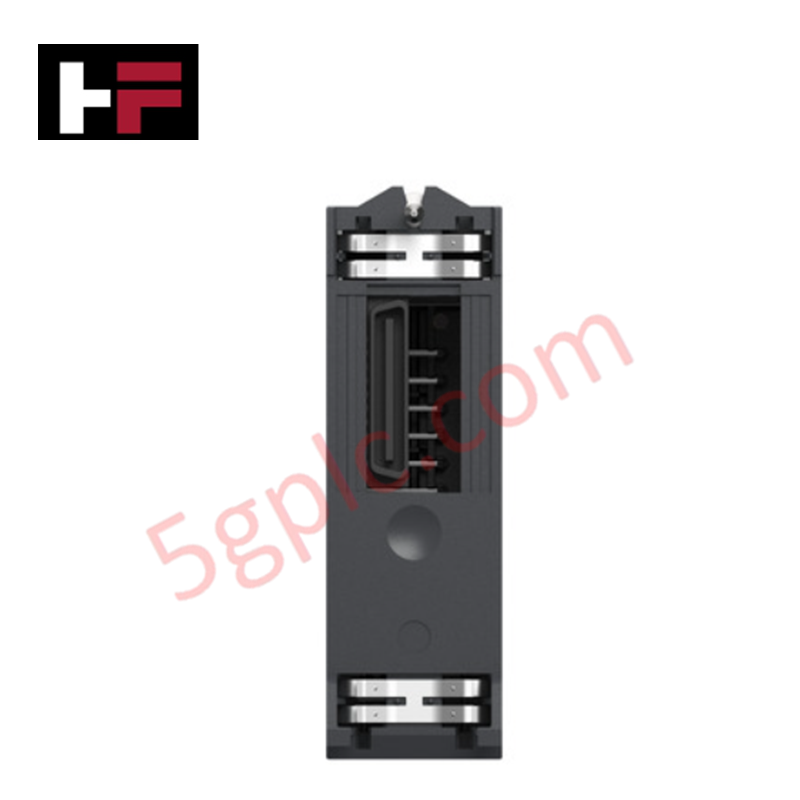

ماژول BMXAMI0810 شرکت اشنایدر الکتریک، ابزارهای سطح میدانی را مستقیماً با معماری کنترلکننده اتوماسیون برنامهپذیر Modicon X80 (PAC) متصل میکند. این ماژول ورودی آنالوگ با چگالی بالا و سطح بالا، ۸ سیگنال جریان یا ولتاژ مستقل از حسگرهای فرآیند، فرستندههای فشار، فلومترها و فرستندههای دما را میپذیرد. با ایجاد جداسازی گالوانیکی نقطهبهنقطه بین حلقههای میدانی و باس پردازنده داخلی، این کارت یکپارچگی سیگنال قابل اعتماد را در شبکههای بزرگ تأسیسات حفظ میکند.
مشخصات فنی
| پارامتر | مشخصات فنی مقدار |
| تولیدکننده | اشنایدر الکتریک |
| مدل | BMXAMI0810 |
| دامنه محصول | مدیکون X80 |
| نوع محصول | ماژول ورودی آنالوگ ایزوله سطح بالا |
| وضعیت | 100٪ کاملاً نو و اصل |
| شماره ورودی آنالوگ | ۸ کانال ایزولهشده |
| انواع ورودی ولتاژ | +/- ۱۰ ولت، +/- ۵ ولت، ۰...۱۰ ولت، ۰...۵ ولت، ۱...۵ ولت |
| انواع ورودی جریان | +/- ۲۰ میلیآمپر، ۰...۲۰ میلیآمپر، ۴...۲۰ میلیآمپر |
| تبدیل آنالوگ به دیجیتال | ۱۶ بیت (۱۵ بیت + وضوح علامت) |
| امپدانس ورودی حالت ولتاژ | ۱۰ مگااهم |
| امپدانس ورودی حالت جریان | مقاومت محافظ داخلی ۲۵۰ اهم + ۳.۶...۵۰ اهم |
| دقت اندازهگیری (۲۵ درجه سانتیگراد) |
۰.۰۷۵٪ از کل مقیاس (حالتهای ولتاژ) ۰.۱۵٪ از کل مقیاس (حالتهای جریان) |
| نوع فیلتر سیگنال | فیلتر دیجیتال مرتبه اول |
| زمان چرخه خواندن اسمی | ۹ میلیثانیه برای هر ۸ کانال بهطور همزمان |
| ولتاژ مانع جداسازی |
۳۰۰ ولت DC بین کانالها ۱۴۰۰ ولت DC بین کانالها و زمین/باس |
| میانگین زمان بین خرابیها | ۹۰۰,۰۰۰ ساعت (MTBF) |
| اتصال رابط فیزیکی | کانکتور ترمینال ۲۸ پین تک |
| وزن خالص محصول | ۰.۳۶۴ پوند (۰.۱۶۵ کیلوگرم) |
مزایای مهندسی
-
جداسازی الکتریکی مقاوم: نویز الکتریکی شدید و تداخل محیطی اغلب سیگنالهای ابزارهای آنالوگ را خراب میکنند. BMXAMI0810 با استفاده از یک مانع جداسازی ۳۰۰ ولت DC بین کانالهای جداگانه و یک مانع ۱۴۰۰ ولت DC بین کانالها و بَکپلن داخلی سیستم، از این مشکلات جلوگیری میکند. این کار جریانهای حلقه زمین را که باعث ناپایداری دادههای اتوماسیون میشوند، متوقف میکند.
-
پردازش ۱۶ بیتی با وضوح بالا: مبدل آنالوگ به دیجیتال یکپارچه وضوح ۱۵ بیت بهعلاوه علامت را ارائه میدهد و متغیرهای فیزیکی را به دامنه عددی خام دقیق (-۳۲۷۶۸ تا +۳۲۷۶۷) تبدیل میکند. این معماری وضوح اندازهگیری ولتاژ مطلق ۰.۳۶ میلیولت و وضوح اندازهگیری جریان ۱.۴ میکروآمپر را فراهم میکند که امکان کنترل دقیق حلقههای فرآیندی را میدهد.
-
حفاظت خودکار داخلی در برابر اضافه بار: اشتباه در استفاده یا خطاهای سیمکشی میتوانند ولتاژ یا جریان بیش از حد را به کانالهای ورودی استاندارد وارد کنند. BMXAMI0810 این تهدید را با محدودیتهای سختافزاری قوی مقابله میکند و تا ورودیهای +/- ۳۰ ولت در حالت ولتاژ و +/- ۳۰ میلیآمپر در حالت جریان را بدون آسیب رساندن به مقاومت تبدیل داخلی با دقت ۰.۱٪ تحمل میکند.
-
فیلتر دیجیتال مرتبه اول پویا: یک فیلتر دیجیتال داخلی مرتبه اول، پیکهای فرکانس بالا و تداخل میدان الکترومغناطیسی را سرکوب میکند. این اطمینان میدهد که تنها روندهای واقعی سیگنال به رجیسترهای حافظه مرکزی CPU میرسند و از قطع ناخواسته فرآیند ناشی از نویز الکتریکی محیط کارخانه جلوگیری میکند.
-
استقرار سریع تشخیصها: آرایههای LED رو به جلو نظارت بر سختافزار را ساده میکنند. تکنسینها میتوانند وضعیتهای عملیاتی را از طریق LED سبز RUN اختصاصی و نشانگر خطای ماژول ERR/IO قرمز بررسی کنند، در حالی که LEDهای هر کانال بهروزرسانیهای تشخیصی سبز رنگ در زمان واقعی برای هر اتصال حلقه ارائه میدهند.
سؤالات متداول
-
آیا این BMXAMI0810 یک محصول ۱۰۰٪ نو است؟
بله. این ماژول را به صورت انحصاری به عنوان کالای ۱۰۰٪ نو و اصلی کارخانه عرضه میکنیم. این محصول در جعبه اصلی اشنایدر الکتریک با مهرهای کیفیت کارخانهای سالم ارسال میشود تا عملکرد بینقص در میدان تضمین شود.
-
آیا میتوانم ورودیهای جریان و ورودیهای ولتاژ را در یک ماژول ترکیب کنم؟
بله. طراحی کانالهای مستقل و ایزوله به شما امکان میدهد نقاط جداگانه را برای سیگنالهای جریان (مانند ۴...۲۰ میلیآمپر) و نقاط دیگر برای محدودههای ولتاژ (مانند ۰...۱۰ ولت) به طور همزمان از طریق نرمافزار استاندارد سیستم خود سیمکشی و پیکربندی کنید.
-
حداقل زمان پیکربندی لازم برای خواندن ورودیها چقدر است؟
ماژول دارای محاسبه زمان چرخه خواندن سریع است: ۱ میلیثانیه پایه به علاوه ۱ میلیثانیه اضافی برای هر کانال فعال. وقتی از هر ۸ کانال استفاده میکنید، ماژول یک چرخه خواندن اسمی کل بلوک را در ۹ میلیثانیه کامل میکند.
-
امپدانس ورودی در حالتهای عملیاتی چگونه متفاوت است؟
کارت ویژگیهای الکتریکی داخلی خود را برای تطبیق با حلقه میدان شما تغییر میدهد. در حالت ولتاژ، به امپدانس بالای ۱۰ مگااهم سوئیچ میکند تا از بارگذاری منبع سیگنال جلوگیری کند، در حالی که از مسیر ۲۵۰ اهمی پشتیبانی شده توسط مقاومت محافظ خطی برای حلقههای جریان استفاده میکند.
