جزئیات محصول
مروری بر محصول

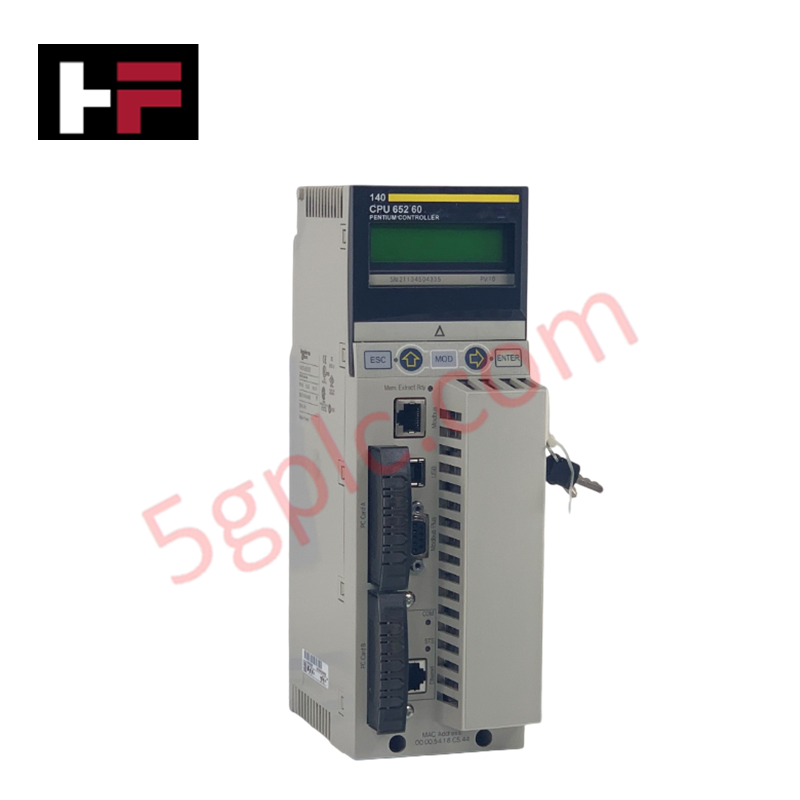

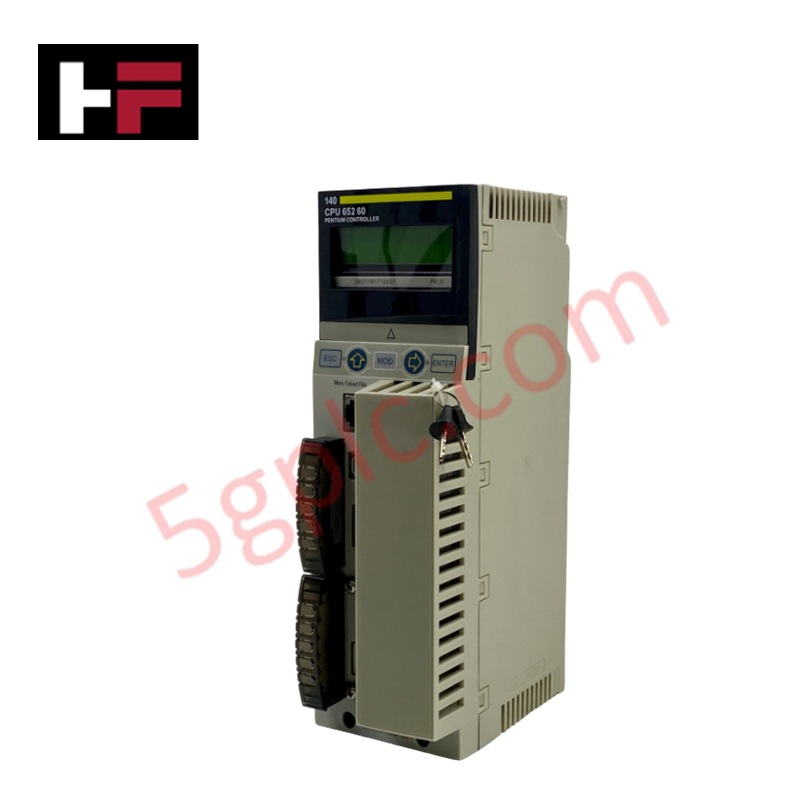

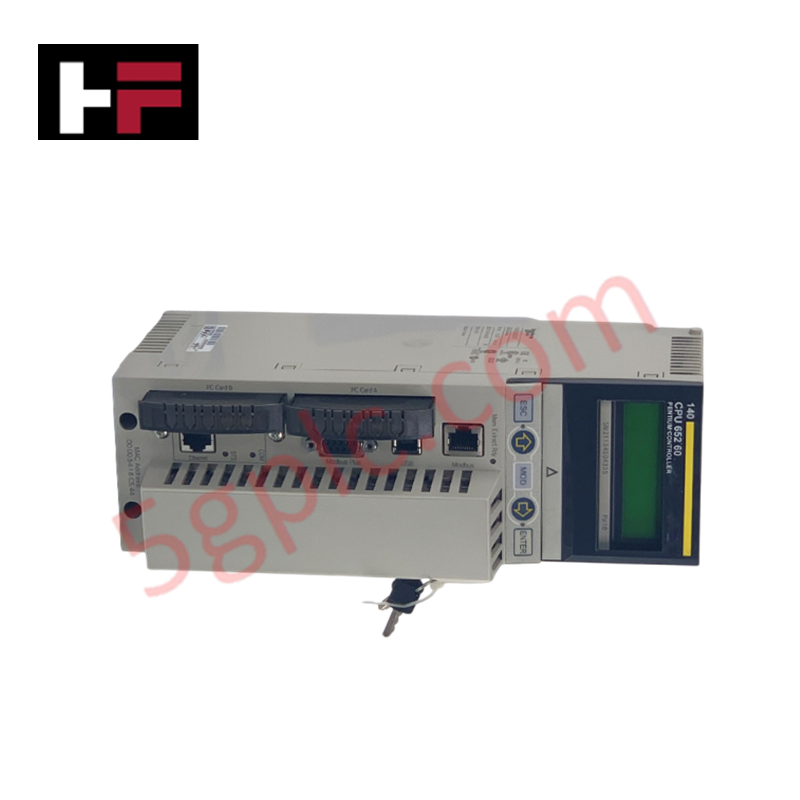

شرکت Schneider Electric 140CPU65260 به عنوان هسته محاسباتی با ظرفیت بالا برای پلتفرم اتوماسیون Modicon Quantum عمل میکند. این پردازنده با عملکرد بالا که بر روی موتور نرمافزاری Unity Pro / EcoStruxure اجرا میشود، کنترل فرآیندهای بزرگمقیاس، الگوریتمهای ریاضی پیشرفته و شبکههای صنعتی پیچیده را هماهنگ میکند. چندین پورت ارتباطی را مستقیماً روی پنل جلویی ادغام میکند تا هزاران کانال ورودی/خروجی محلی، از راه دور و توزیعشده را مدیریت کند. این کنترلر به عنوان موتور اصلی اتوماسیون برای نیروگاههای سنگین، عملیات معدنی، پالایشگاههای نفت و شبکههای زیرساخت شهری خدمت میکند.
مشخصات فنی
| پارامتر | مقدار مشخصات فنی |
| تولیدکننده | Schneider Electric |
| مدل | 140CPU65260 |
| دامنه محصول | پلتفرم اتوماسیون Modicon Quantum |
| نوع محصول | ماژول پردازنده Unity |
| وضعیت | 100٪ نو و اصلی |
| فرکانس ساعت | 266 مگاهرتز |
| پشتیبانی از اسلات رک | 2، 4، 6، 10 یا 16 اسلات |
| پیکربندی رک محلی | تا 2 رک محلی |
| ظرفیت ورودی/خروجی توزیعشده | 63 ایستگاه از طریق شبکه مدباس پلاس |
| ظرفیت ایستگاه ورودی/خروجی از راه دور |
31 ایستگاه (S908 RIO) 31 ایستگاه (اترنت Quantum RIO) 31 ایستگاه (اترنت X80 RIO) |
| ظرفیت ورودی/خروجی از راه دور S908 |
31,744 ورودی گسسته / 31,744 خروجی گسسته 1,984 ورودی آنالوگ / 1,984 خروجی آنالوگ |
| حافظه داخلی پایه | 3,072 کیلوبایت حافظه داخلی RAM |
| توسعه حافظه PCMCIA |
قابل توسعه تا 7,168 کیلوبایت (برنامه) قابل توسعه تا 8 مگابایت (ذخیره فایل) |
| نرخ پردازش دستورالعمل |
10.28 هزار دستور در میلیثانیه (100٪ بولی) 10.07 هزار دستور در میلیثانیه (65٪ بولی، 35٪ عددی) |
| ساختار وظیفه نرمافزاری | 1 وظیفه اصلی، 1 وظیفه سریع، 4 وظیفه کمکی، 128 وظیفه وقفه I/O، 128 وظیفه وقفه استاندارد، 32 وظیفه وقفه تایمر |
| پورتهای اتصال یکپارچه |
1 پورت مدباس پلاس (SUB-D 9 ماده) 1 پورت اترنت TCP/IP (RJ45) 1 پورت مدباس RS232/485 (RJ45) 1 پورت پیکربندی USB |
| ماژولهای توسعه اختیاری | تا 6 ماژول اختیاری (اترنت، مدباس، مدباس پلاس، پروفیباس DP، Sy/Max) |
| کلید محافظت حافظه | کلید سوئیچ یکپارچه (پورت حافظه روشن/خاموش) |
| نیاز جریان باس | 2,760 میلیآمپر |
| ابعاد محصول (ارتفاع × عرض × طول) | 4.3 در 7.3 در 13.0 اینچ (11.0 در 18.5 در 33.0 سانتیمتر) |
| وزن محصول | 3.157 پوند (1.432 کیلوگرم) |
مزایای مهندسی
-
یکپارچهسازی ارتباطات سهپروتکلی: تاسیسات صنعتی نیازمند مسیرهای داده همزمان برای ابزارهای محلی، تلهمتری توزیعشده قدیمی و لایههای نظارتی SCADA هستند. 140CPU65260 یک مدیر شبکه Modbus Plus، یک پورت سریال Modbus RS232/485 و یک رابط اترنت TCP/IP را مستقیماً روی یک ماژول سختافزاری تعبیه کرده است. این طراحی وابستگی به کوپروسسورهای ارتباطی مستقل را کاهش داده، اسلاتهای ارزشمند بکپلین را ذخیره میکند و حلقههای داده را نزدیک به هسته اجرای منطق نگه میدارد.
-
مهاجرت ورودی/خروجی از راه دور با پهنای باند بالا: ارتقاء یک کارخانه پردازشی اغلب شامل پل زدن شبکههای میدانی قدیمی با استانداردهای مدرن اترنت است. این پردازنده تا ۳۱ نقطه ورودی/خروجی از راه دور S908 (تا ۳۱,۷۴۴ نقطه گسسته) را مدیریت میکند و همزمان ۳۱ نقطه ایستگاه ورودی/خروجی اترنت Quantum و اترنت X80 را نیز کنترل میکند. مهندسان بلوکهای سیمکشی میدانی را به تدریج بدون تعویض پنلهای ترمینال موجود یا کند کردن فواصل اسکن مهاجرت میدهند.
-
مدیریت وظایف تعیینشده چندلایه: کاربردهای ماشینآلات پیچیده باید حلقههای ایمنی سختافزاری حیاتی یا محرکهای شمارش پالس را فوراً بدون انتظار برای چرخههای طولانی برنامههای ترتیبی پردازش کنند. 140CPU65260 از یک موتور اجرای پیشرفته استفاده میکند که ۱۲۸ وظیفه وقفه ورودی/خروجی مستقل، ۱۲۸ وظیفه وقفه استاندارد و ۳۲ وقفه تایمر را در کنار حلقه اصلی خود اجرا میکند. این ماژول یک حلقه وظیفه سریع را با سربار سیستم حداقلی فقط ۰.۲ میلیثانیه تکمیل میکند.
-
امنیت پورت کلید فیزیکی: پروتکلهای امنیت سایبری و خطاهای انسانی ناخواسته خطرات قابل توجهی برای کد فعال کارخانه ایجاد میکنند. صفحه جلویی این پردازنده دارای یک کلید مکانیکی فیزیکی است که عملکرد تغییر پورت حافظه را روشن یا خاموش میکند. با قفل کردن کلید در حالت خاموش، مدیران کارخانه از تغییرات نرمافزاری غیرمجاز از راه دور، بازنویسیهای فرمویر یا پاک شدن تصادفی برنامه از طریق اتصال اترنت جلوگیری میکنند.
-
افزایش حافظه PCMCIA عظیم: ثبت پیشرفته توالی، فایلهای تشخیص خطای تاریخی و نمودارهای دستورالعمل تولید چندمحصولی به سرعت بلوکهای حافظه داخلی CPU استاندارد را اشباع میکنند. 140CPU65260 حافظه RAM داخلی ۳۰۷۲ کیلوبایتی خود را از طریق رابط توسعه کارت PCMCIA دو اسلاتی تکمیل میکند. این پورت مکانیکی امکان گسترش فضای ذخیرهسازی برنامه کاربردی فعال به میزان ۷۱۶۸ کیلوبایت و فضای ثبت داده فایل اختصاصی به میزان ۸ مگابایت را برای مهندسان میدانی فراهم میکند.
سؤالات متداول
-
آیا کارت پردازنده 140CPU65260 Unity یک کالای نو و اصل است؟
بله. ما این محصول را بهصورت کاملاً نو، اصل و مهر و موم شده از کارخانه عرضه میکنیم. این محصول در جعبه اصلی تجاری اصیل Schneider Electric به همراه تمامی پوششهای ضد استاتیک کارخانه، برچسبهای تأیید قطعات و کدهای پیگیری سریال مطابقت داده شده بدون تغییر تحویل داده میشود.
-
آیا میتوانم کد قدیمی Concept یا ProWORX NxT را مستقیماً روی این ماژول پردازنده اجرا کنم؟
خیر. 140CPU65260 یک کنترلر اختصاصی معماری Unity است که بهطور بومی در محیطهای Unity Pro یا EcoStruxure Control Expert کار میکند. برای اجرای پایگاههای داده قدیمی Concept یا ProWORX روی این پلتفرم، ابتدا باید فایلهای منطق منبع را با استفاده از ابزارهای رسمی مهاجرت پایگاه داده نرمافزار Schneider Electric تبدیل کنید.
-
هدف از پورت USB تعبیهشده روی صفحه جلوی پردازنده چیست؟
رابط USB یکپارچه مسیر اتصال اختصاصی و پرسرعتی برای لپتاپهای مهندسی محلی فراهم میکند. تکنسینهای میدانی از این پورت برای بارگذاری یا دانلود پیکربندیهای برنامه، اجرای اشکالزدایی منطق در زمان واقعی، یا اجرای تشخیصهای آنلاین مستقیماً در کف کارخانه بدون نیاز به پیکربندی پیچیده زیرشبکههای IP شبکه یا نرخهای باود سریال استفاده میکنند.
-
ماژول چگونه توان عملیاتی خود را در داخل رک Quantum دریافت میکند؟
140CPU65260 به تخصیص جریان ۲۷۶۰ میلیآمپر از باس بکپلین نیاز دارد. این توان عملیاتی را مستقیماً از ماژول منبع تغذیه استاندارد رک Modicon Quantum (مانند واحد سری ۱۴۰CPS) که در اسلات اصلی سمت چپ نصب شده است، میکشد. نیازی به سیمکشی ورودیهای ترمینال بلاک خارجی به کارت پردازنده نیست.
