جزئیات محصول

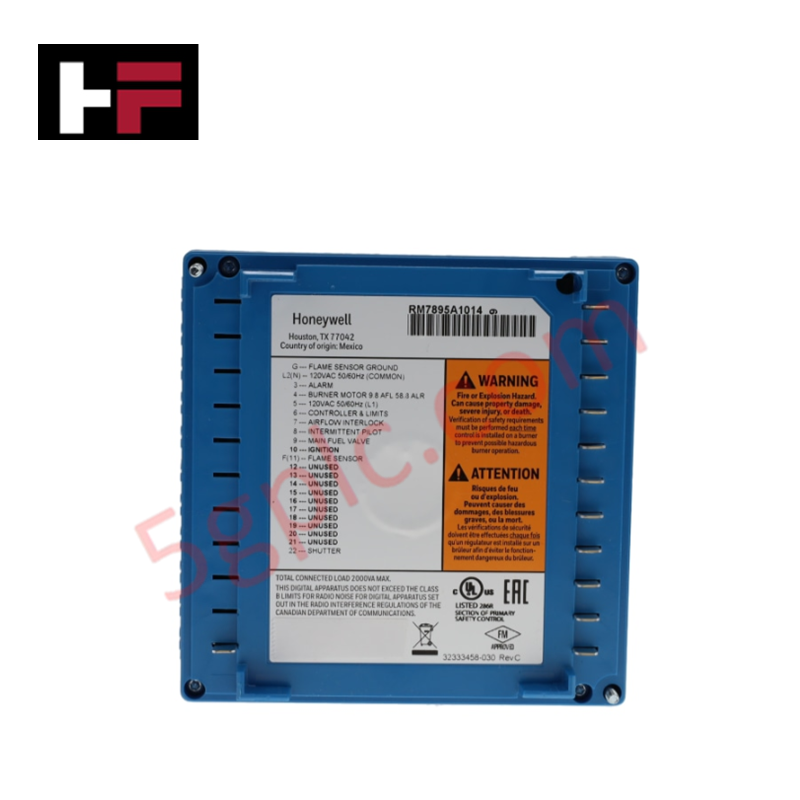

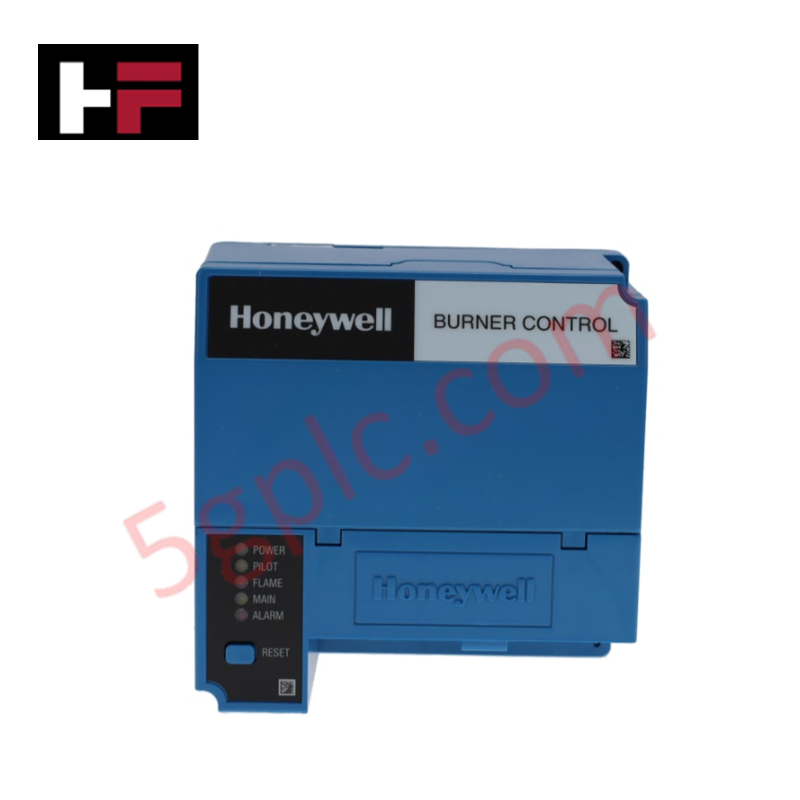

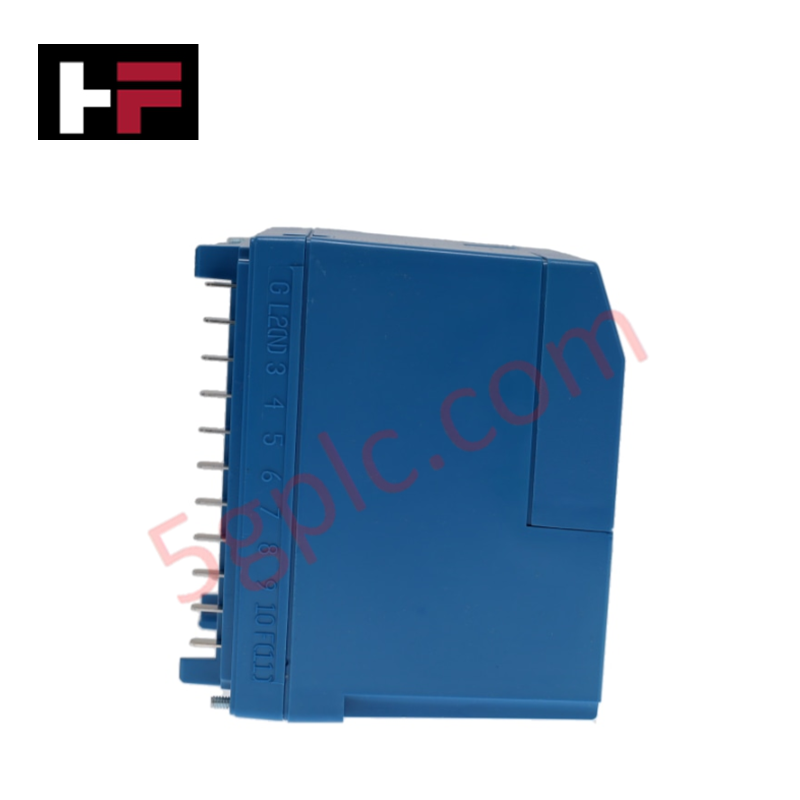

ماژول Honeywell RM7895A1014 (RM7895A کنترل‌کننده مشعل اصلی) که برای توالی‌گذاری خودکار مشعل و کنترل ایمنی شعله پایلوت متناوب در پلتفرم‌های سری 7800 پیکربندی شده است، اجرای فیزیکی مستقیم اینترلاک‌های ایمنی و فعال‌سازی شیرها را فراهم می‌کند. ماژول رله مبتنی بر ریزپردازنده، سیگنال‌های آشکارساز شعله را پردازش می‌کند، اینترلاک‌های ایمنی قابل انتخاب را اعمال می‌کند و توالی‌های زمانی را در یک منبع تغذیه خطی 120 VAC با فرکانس 50/60 Hz هماهنگ می‌سازد. این ماژول دوره برقراری شعله پایلوت 4 یا 10 ثانیه‌ای را همراه با توالی متناوب شعله اصلی مدیریت می‌کند و هنگام تشخیص خاموشی شعله، مسیرهای تأمین سوخت را به‌طور خودکار قطع می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | RM7895A1014 |
| برند | Honeywell |
| مبدأ | USA |
| وزن | 1.25 kg (2.75 lbs) |
| ابعاد | 127 mm x 127 mm x 133 mm |
| دمای کاری | -40 تا +60 deg C |
| مصرف برق | 120 VAC (+10/-15%), 50/60 Hz, 10 W max |
| نوع ماژول | ماژول رله کنترل ایمنی مشعل و شعله |
| نوع پایلوت | متناوب |
| دوره برقراری شعله پایلوت | 4 sec یا 10 sec (قابل انتخاب) |
| اینترلاک‌های ایمنی | ورودی‌های اینترلاک قابل انتخاب |
| پلتفرم سیستم | Honeywell 7800 Series |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال‌به‌کانال
RM7895A1014 موانع ایزولاسیون ولتاژ بالا را بین منطق ریزرایانه داخلی و خروجی‌های ترمینالی ولتاژ خط خارجی که شیرهای گاز، ترانسفورماتورهای جرقه‌زن و مدارهای هشدار را راه‌اندازی می‌کنند، یکپارچه می‌کند. در حالی که کانال‌های ابزار دقیق فرایندی مجاور، داده‌ها را از طریق اتصالات پروتکل حلقه 4-20 mA HART در تابلوهای کنترل مشترک منتقل می‌کنند، RM7895A1014 از سرکوب داخلی نویز با فرکانس بالا استفاده می‌کند تا از انتقال گذراهای کلیدزنی ترانسفورماتور جرقه‌زن به خطوط سیگنال آنالوگ ولتاژ پایین اطراف یا کاهش ایزولاسیون کانال‌به‌کانال در رابط‌های حلقه مجاور جلوگیری کند.
سؤالات متداول
س: آیا برای ماژول RM7895A1014 نصب در حالت برق‌دار یا تعویض داغ پشتیبانی می‌شود؟
پ: خیر، پیش از نصب یا خارج کردن ماژول رله، باید تمام ولتاژ خط به‌طور کامل از زیرپایه سیم‌کشی جدا شود تا از ایجاد قوس الکتریکی در کانکتور و آسیب به منطق داخلی جلوگیری شود.
س: دوره برقراری شعله پایلوت در این ماژول چگونه پیکربندی می‌شود؟
پ: دوره برقراری شعله پایلوت از طریق پیکربندی جامپرهای سخت‌افزاری داخلی، پیش از نصب کارت روی زیرپایه ترمینالی، روی 4 ثانیه یا 10 ثانیه تنظیم می‌شود.
راهنمای نصب در محل
- پیش از نصب یا تعویض ماژول رله RM7895A1014، تمام ورودی‌های برق به زیرپایه Q7800 را بی‌برق کنید.
- بلوک کانکتور پشتی را با شیارهای راهنمای زیرپایه Q7800 هم‌راستا کنید و ماژول را مستقیم به داخل فشار دهید تا ضامن‌های نگهدارنده جانبی در جای خود قفل شوند.
- سیم‌های جرقه‌زن پرانرژی را از کابل‌کشی حسگر شعله با ولتاژ پایین جدا نگه دارید و برای محدود کردن تداخل الکترومغناطیسی، آن‌ها را در لوله‌های فولادی انعطاف‌پذیر و زمین‌شده عبور دهید.
- اطمینان حاصل کنید اتصال زمین قاب زیرپایه، پیوستگی کم‌امپدانس با زمین را حفظ می‌کند تا امکان سنجش پایدار سیگنال جریان شعله فراهم شود.
