جزئیات محصول

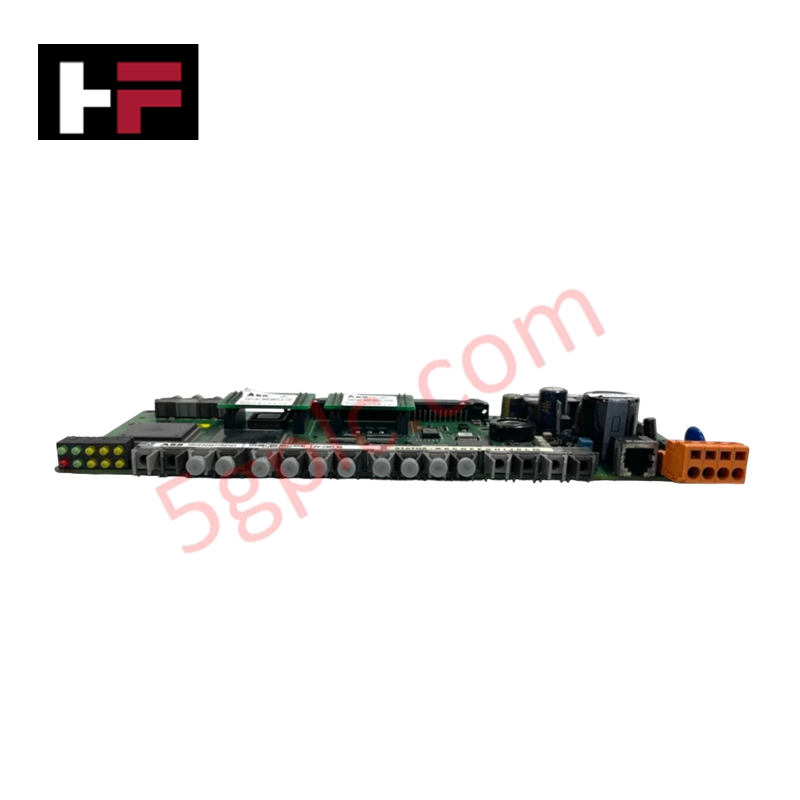

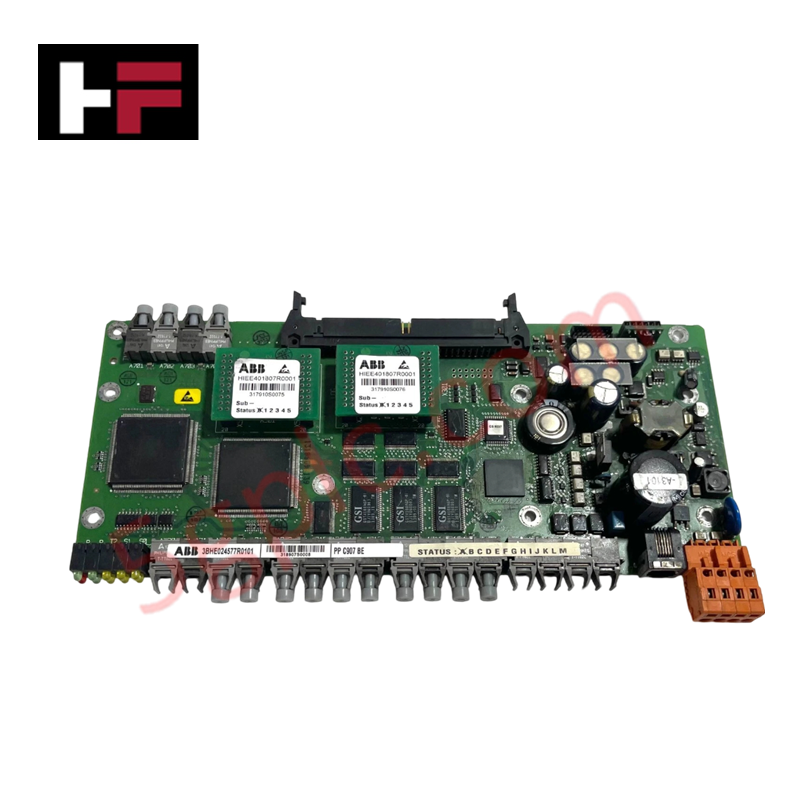

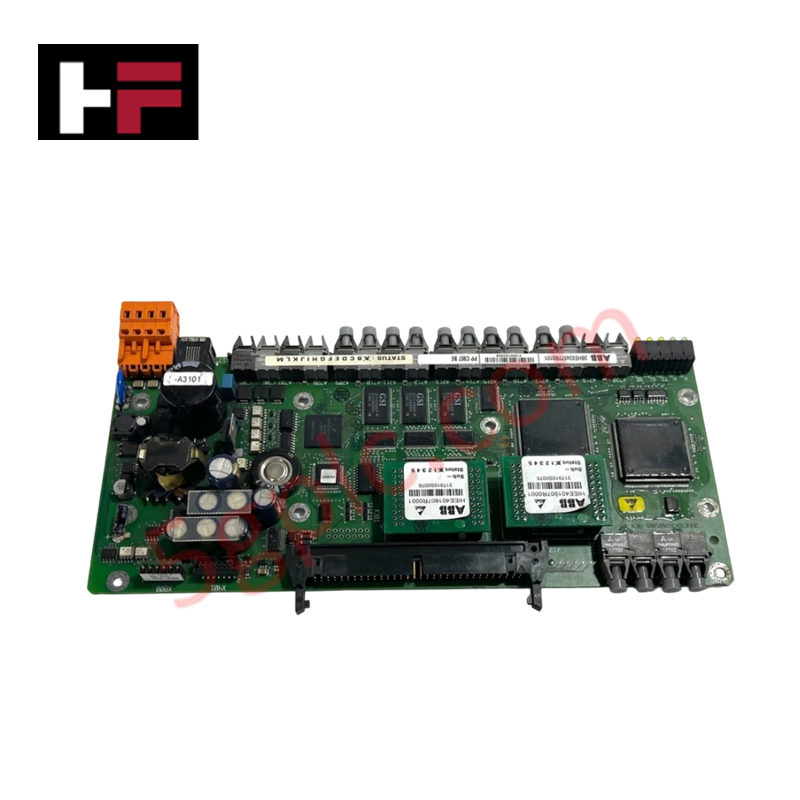

برد کنترل ABB PPC907BE 3BHE02457R0101، که بهعنوان PPC907BE نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای اجرای کنترل درایو در سیستمهای درایو ولتاژ متوسط ACS2000 عمل میکند. این سختافزار برای یکپارچگی ساختاری با قابهای ACS2000 شماره 1، 2 و 3 پیکربندی شده است و اجرای منطق گیت ولتاژ پایین و اعتبارسنجی وضعیت درایو را تحت یک باس تغذیه محلی 24 ولت DC انجام میدهد. این برد بهطور مستقیم پارامترهای فاز را نظارت کرده و دادههای تشخیصی زمان اجرا را بین اجزای اینورتر قدرت ولتاژ بالا و شبکههای کنترل اتوماسیون بالادستی منتقل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PPC907BE 3BHE02457R0101 |
| برند | ABB |
| مبدا | سوئیس |
| وزن | 0.87 کیلوگرم |
| ابعاد | 450 میلیمتر × 145 میلیمتر × 100 میلیمتر |
| دمای کاری | منفی 20 تا مثبت 60 درجه سانتیگراد |
| مصرف توان | 20 W |
| رتبه ولتاژ سیستم | 4 کیلوولت (سمت ولتاژ متوسط) |
| ولتاژ کاری | 24 ولت DC |
| سازگاری قاب | قابهای ACS2000 شماره 1، 2 و 3 |
| رابطهای ارتباطی | Ethernet، CANopen، PROFIBUS |
| روش نصب | نصب روی ریل DIN |
سازگاری شبکههای تعیینشده Profinet / EtherNet/IP و فلش فریمور
هسته پردازشی الگوریتمهای سوئیچینگ فرکانس متغیر را که با سیگنالهای ساعت باس خارجی همگام شدهاند، تنظیم میکند. پیش از نصب در شبکههای تعیینشده Profinet / EtherNet/IP، مهندسان سیستم باید سازگاری فلش فریمور را در تمام رابطهای ارتباطی متصل شده بررسی کنند. ناسازگاری فریمور بین برد کنترل و بلوکهای رابط جانبی باعث تأخیرهای زمانی در لینکهای CANopen یا PROFIBUS شده، اجرای چرخههای کنترل موتور همزمان را کاهش داده و باعث خطاهای اضافهجریان در بخش اینورتر 4 کیلوولت میشود.
سؤالات متداول
س: محدودیتهای خاص تعویض داغ (hot-swap) برد کنترل PPC907BE چیست؟
ج: این برد کنترل نمیتواند در حالی که درایو روشن است، خارج یا وارد شود. ولتاژ کاری 24 ولت DC و تمام سیگنالهای کنترل مرتبط باید کاملاً قطع شوند تا از آسیب گذرای باس و وضعیتهای منطق نامتوازن در زمان راهاندازی جلوگیری شود.
س: چگونه جداسازی گالوانیکی بین مدارهای کنترل ولتاژ پایین و قاب ولتاژ متوسط 4 کیلوولت حفظ میشود؟
ج: برد از رابطهای جداسازی نوری و مرزهای فضایی فیزیکی تعبیه شده در توپولوژی درایو استفاده میکند که الکترونیک پردازش 24 ولت DC را از گذرای ولتاژ بالا ایزوله میکند.
س: آیا تغییر پروتکل ارتباطی فعال نیاز به تغییرات سختافزاری دستی دارد؟
ج: تنظیم پروتکل بین Ethernet، CANopen و PROFIBUS کاملاً از طریق بلوکهای پیکربندی فریمور و ترمینالهای انتخاب باس مناسب مدیریت میشود؛ نیازی به تغییر مسیرهای سختافزاری داخلی نیست.
راهنمای نصب میدانی
واحد را بهصورت افقی روی یک ریل DIN زمینشده و تأیید شده در داخل یک کابینت کنترل مهر و موم شده و بدون تراکم نصب کنید. تمام خطوط کنترل ولتاژ پایین، کابلهای Ethernet و مسیرهای ارتباط سریال را از طریق کانالهای سیمکشی محافظت شده و جداگانه، دور از کابلهای فاز قدرت بالا عبور دهید تا از تزریق نویز القایی جلوگیری شود. تمام پیچهای ترمینال اتصال میدانی را با گشتاور مشخص شده توسط کارخانه محکم کنید تا پیوستگی الکتریکی در برابر لرزشهای استاندارد صنعتی حفظ شود. اطمینان حاصل کنید که بازه دمای کاری منفی 20 تا مثبت 60 درجه سانتیگراد با فضای همرفتی کافی در اطراف حجم کارت 450 میلیمتر × 145 میلیمتر × 100 میلیمتر حفظ شود.
