جزئیات محصول

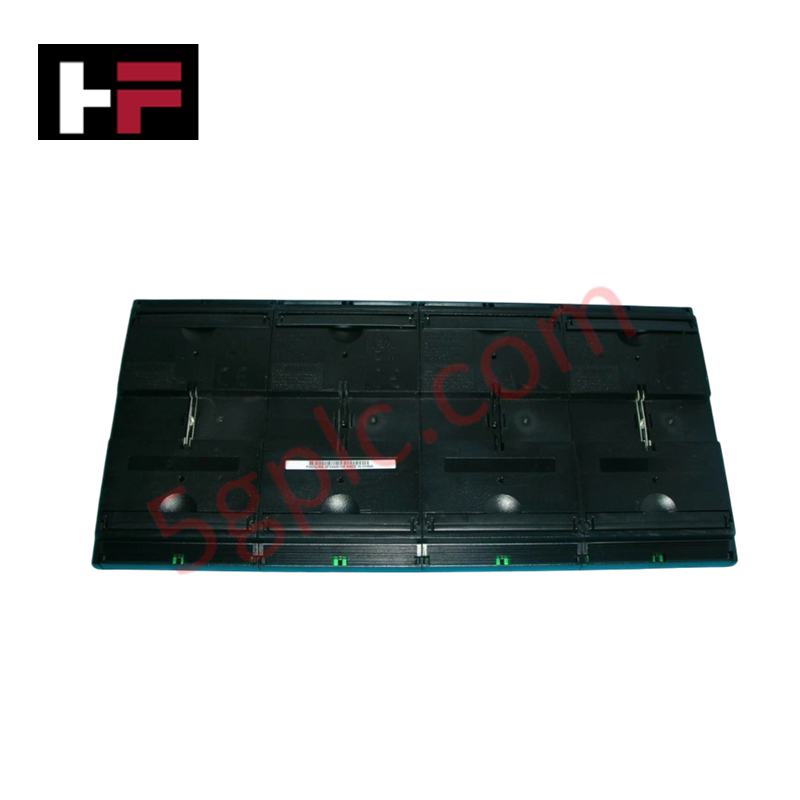

Foxboro P0926JMA که با نام P0926JMA Modular Baseplate نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای نصب سازه‌ای و اتصال متقابل باس سیگنال بک‌پلین در محیط‌های DCS سری I/A شرکت Foxboro عمل می‌کند. این قطعه امکان نصب فیزیکی مستقیم محفظه حامل ماژولار ۸-اسلاته Field Bus Module (FBM) و توزیع ریل‌های تغذیه افزونه را فراهم می‌کند. این مجموعه، باس‌های ارتباطی داخلی را مسیردهی کرده و هم‌زمان پروفایل‌های ولتاژ بک‌پلین را برای ماژول‌های I/O نصب‌شده تنظیم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | P0926JMA |
| برند | Foxboro |
| مبدأ | USA |
| وزن | 0.2 kg (0.44 lbs) |
| ابعاد | 102.2 cm x 12.4 cm x 12.6 cm |
| دمای عملیاتی | 0 تا +60 deg C |
| مصرف برق | Passive (Backplane distribution: +5 VDC) |
| ظرفیت اسلات | 8 Slots (Modular FBM) |
| نوع نصب | DIN Rail Mount |
| دمای نگهداری | -40 تا +85 deg C |
| محدوده رطوبت | 5-95% RH (non-condensing) |
ارتباطات بک‌پلین DCS و ایزولاسیون کانال‌ها
بیسپلیت Foxboro P0926JMA دارای مسیرهای مدار چاپی چندلایه با تراکم بالا است که برای حفظ ارتباطات قطعی باس در تمام ۸ موقعیت ماژول طراحی شده‌اند. مسیرهای بک‌پلین که برای معماری‌های سری I/A شرکت Foxboro طراحی شده‌اند، ایزولاسیون کانال‌به‌کانال را میان باس‌های توزیع تغذیه و حلقه‌های ارتباطی فیلدباس دیفرانسیلی فراهم می‌کنند. این قطعه توان +5 VDC بک‌پلین را تنظیم می‌کند تا یکپارچگی سیگنال حفظ شود و عبور شفاف تله‌متری میدانی با پروتکل حلقه 4-20 mA HART بدون کوپلینگ القایی پشتیبانی شود.
سؤالات متداول
پرسش: آیا بیسپلیت P0926JMA از تعویض گرم ماژول‌های منفرد Field Bus Module (FBM) پشتیبانی می‌کند؟
پاسخ: بله، منطق باس بک‌پلین و پایه‌های کانکتور امکان وارد کردن و خارج کردن واحدهای منفرد FBM را در حالت روشن فراهم می‌کنند، بدون آن‌که توان یا ارتباط سیگنال در اسلات‌های مجاورِ در حال کار قطع شود.
پرسش: افزونگی توان بک‌پلین در ۸ اسلات P0926JMA چگونه مدیریت می‌شود؟
پاسخ: این بیسپلیت دارای دو ریل توزیع توان یکپارچه است که باس‌های تغذیه +5 VDC اولیه و ثانویه را در تمام اسلات‌ها مسیریابی می‌کنند و در صورت افت عملکرد یکی از ورودی‌های توان، تداوم کار را تضمین می‌کنند.
راهنمای نصب در محل
- بیسپلیت P0926JMA را به‌صورت افقی روی ریل‌های استاندارد DIN نصب کنید و اطمینان یابید که تمام گیره‌های نگهدارنده محکم روی پایه ریل قفل شده‌اند.
- پیش از اعمال توان بک‌پلین سیستم، بررسی کنید که بیس‌پلیت‌های مجاور از طریق کابل‌های رابط اختصاصی HDLC به یکدیگر متصل باشند.
- برای اطمینان از حفاظت کامل در برابر شیلدینگ EMI/RFI، تسمه اتصال زمین اصلی سیستم را به پیچ اتصال زمین اختصاصی روی قاب بیسپلیت وصل کنید.
- پیش از وارد کردن واحدهای FBM به هر یک از ۸ اسلات، شیارهای راهنمای ماژول را هم‌راستا کنید تا از خم شدن پایه‌ها روی هدرهای کانکتور بک‌پلین +5 VDC جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
