جزئیات محصول

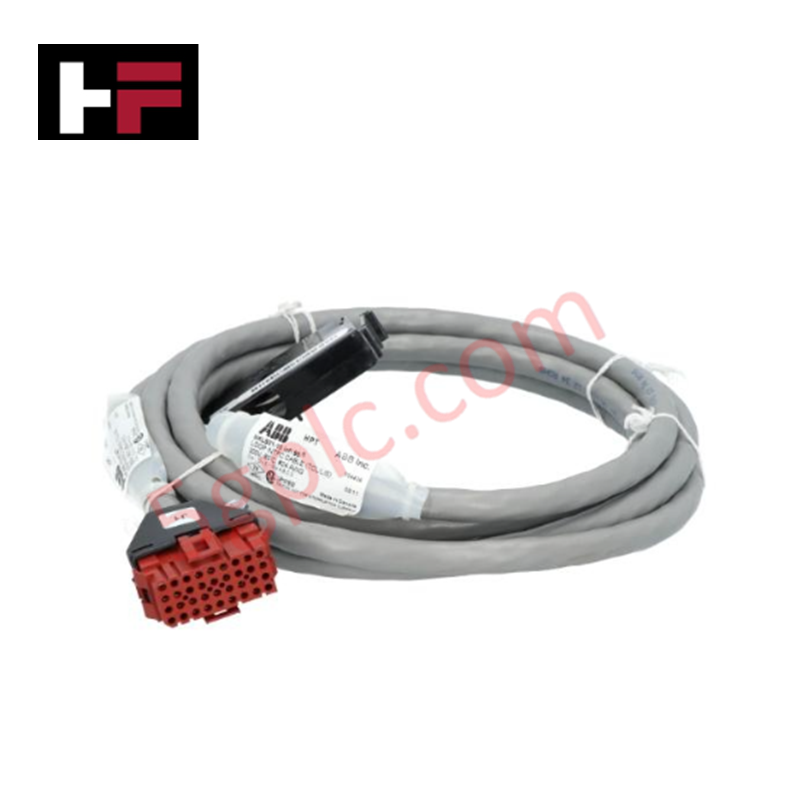

کابل رابط شبکه ABB NKLM01-10، که به عنوان NKLM01 نیز شناخته می‌شود، به عنوان یک قطعه سخت‌افزاری اختصاصی برای انتقال داده با عملکرد بالا در پلتفرم‌های ABB Bailey INFI 90 و Symphony عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | NKLM01-10 |
| برند | ABB |
| مبدأ | استاندارد آمریکا / اروپا |
| وزن | 1.25 پوند |
| ابعاد | طول 10 فوت (3.05 متر) |
| دمای کاری | -20 تا +70 درجه سانتی‌گراد |
| مصرف برق | رسانای فیزیکی غیرفعال برای ارتباط حلقه‌ای |
| ولتاژ نامی | 300 ولت |
| نوع کانکتورها | رابط‌های صنعتی RJ و D-sub |
| سایه‌بان | ترکیب محافظ بافته شده و فویل |
| جنس روکش | پی‌وی‌سی (PVC) |
| مقاومت در برابر شعله | استاندارد UL 94 V-0 |
| رطوبت کاری | 5٪ تا 95٪ (بدون تراکم) |
| دمای ذخیره‌سازی | -40 تا +85 درجه سانتی‌گراد |
مسیر‌یابی قطعی شبکه و مقیاس‌پذیری چگالی ورودی/خروجی
ABB NKLM01-10 به عنوان یک اتصال لایه فیزیکی قطعی عمل می‌کند که پردازنده‌های Symphony و گره‌های رابط شبکه جانبی را به هم متصل می‌کند. ساختار محافظ دو لایه بافته شده و فویل، سرعت بالای ارتباط باس بک‌پلین را در مسیرهای داده تضمین می‌کند و امپدانس خط ثابت را تحت بار سیگنال مداوم حفظ می‌کند. این ماتریس محافظ تخصصی، جلوگیری از تداخل متقابل بین کانال‌های دیجیتال با چگالی بالا را فراهم می‌کند و اجازه می‌دهد تا روال‌های مقیاس‌پذیری حداکثر چگالی ورودی/خروجی در شاسی‌های نزدیک به ریل DIN بدون خطر افت بسته‌ها، تلاش‌های مجدد انتقال یا خطاهای سازگاری فریم‌ویر در رابط کنترلر انجام شود.
سؤالات متداول
س: محدودیت‌های نصب در مورد تعویض داغ یا جدا کردن کانکتورهای D-sub و RJ در حین ارتباط فعال چیست؟
ج: این کابل یک رسانه غیرفعال است؛ با این حال، جدا کردن مجموعه کانکتورها در حالی که فریم‌های داده در حال انتقال هستند، بلافاصله حلقه توکن شبکه قطعی را قطع می‌کند و خطاهای شبکه ارتباطی را در بافر تشخیص کنترلر اصلی ایجاد می‌کند.
س: طرح اتصال زمین محافظ ترکیبی بافته شده و فویل چگونه با شاسی سیستم ارتباط برقرار می‌کند؟
ج: پیوستگی اتصال زمین مستقیماً از طریق پوسته‌های فلزی کانکتورهای صنعتی مدیریت می‌شود. مجموعه محافظ به طور خودکار پس از قرارگیری کامل و قفل مکانیکی سخت‌افزار رابط به چارچوب رک اصلی متصل می‌شود.
راهنمای نصب میدانی
- کابل را در مسیرهای اختصاصی سینی ابزار دقیق با ولتاژ پایین هدایت کنید و مرزهای جداسازی فیزیکی از مسیرهای تغذیه موتور با ولتاژ بالا یا بارهای القایی را حفظ کنید.
- اطمینان حاصل کنید که شعاع مسیر از حداقل تحمل خمیدگی ساختاری لایه بیرونی PVC تجاوز نکند تا از تغییر شکل فویل جلوگیری شود.
- پین‌های انتهایی D-sub صنعتی را با پلاگین جفت شده هم‌راستا کنید قبل از اینکه سخت‌افزار نگهدارنده را تا حد قفل استاندارد سفت کنید.
- قبل از اتصال نهایی، تماس‌های رابط را از هرگونه آلودگی ذرات پاک کنید تا پیوستگی در خط شبکه همزمان تضمین شود.
