جزئیات محصول
مروری بر محصول

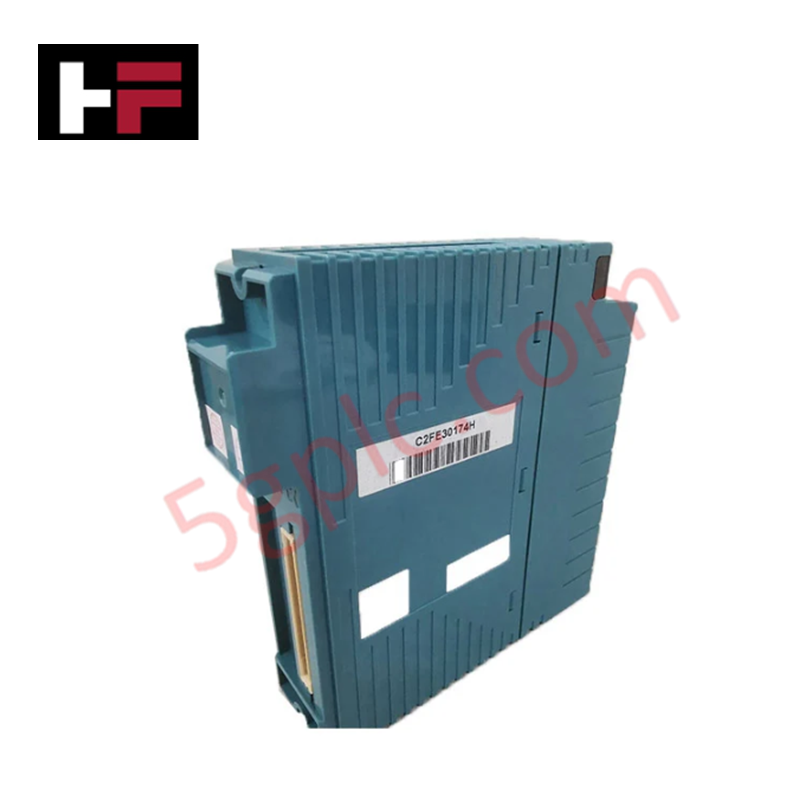

Yokogawa NFAI141-S50 به عنوان یک رابط ورودی آنالوگ با چگالی بالا برای سیستم کنترل توزیع‌شده CENTUM VP (DCS) عمل می‌کند. این ماژول ۱۶ کاناله متغیرهای حیاتی فرآیند را با پذیرش سیگنال‌های استاندارد جریان و ولتاژ، از جمله ورودی‌های ۴-۲۰ میلی‌آمپر و دامنه وسیع ±۱۰ ولت DC، ثبت می‌کند. این دستگاه جمع‌آوری داده با سرعت بالا را برای نظارت بلادرنگ بر فرستنده‌های فشار، جریان و دما در محیط‌های صنعتی پیچیده فراهم می‌آورد. ما این واحد را به صورت ۱۰۰٪ نو و اصل عرضه می‌کنیم تا دقت تأیید شده کارخانه و پایداری بلندمدت سخت‌افزار سیستم شما حفظ شود.
تجزیه شماره قطعه
کدهای پسوند NFAI141-S50 قابلیت‌های سخت‌افزاری خاص و مقاومت محیطی آن را تعریف می‌کنند:
| کد پسوند | تعریف فنی |
| NFAI141 | ماژول ورودی آنالوگ (۱۶ کاناله، ایزوله) |
| -S | سخت‌افزار نوع استاندارد |
| 5 | با حفاظت استاندارد ISA G3 و پشتیبانی از دمای گسترده |
| 0 | نوع عملکردی پایه |
مشخصات فنی
NFAI141-S50 تبدیل سیگنال با وضوح بالا و زمان پاسخ سریع را ارائه می‌دهد.
-
کانال‌های ورودی: ۱۶ کانال مستقل.
-
سازگاری سیگنال: ۴ تا ۲۰ میلی‌آمپر DC، ۱ تا ۵ ولت DC، و -۱۰ تا ۱۰ ولت DC.
-
دقت: ±۰.۱٪ از کل مقیاس.
-
وضوح: ۱۲ بیت.
-
چرخه تازه‌سازی داده: ۱۰ میلی‌ثانیه.
-
پاسخ پله ورودی: ۱۰ میلی‌ثانیه.
-
مصرف برق: ۲.۵ W.
-
دمای کاری: -۲۰ تا ۶۰ درجه سانتی‌گراد (-۴ تا ۱۴۰ درجه فارنهایت).
-
ابعاد: ۱۰۷.۵ × ۳۲.۸ × ۱۳۰ میلی‌متر.
-
وزن: ۳۵۰ گرم (۱۲.۳۵ اونس).
-
وضعیت: تضمین شده ۱۰۰٪ نو و اصل.
مزایای مهندسی
NFAI141-S50 چالش‌های حیاتی یکپارچه‌سازی میدانی را از طریق مهندسی سخت‌افزار مقاوم برطرف می‌کند:
-
پشتیبانی از حلقه کنترل با سرعت بالا: چرخه تازه‌سازی داده ۱۰ میلی‌ثانیه و پاسخ پله ۱۰ میلی‌ثانیه تضمین می‌کند که DCS به‌روزرسانی‌های فرآیند را با تأخیر تقریباً صفر دریافت کند. این سرعت از حلقه‌های کنترل دینامیک بالا در مدیریت توربین و تنظیم سریع فشار پشتیبانی می‌کند.
-
تنوع گسترده سیگنال: برخلاف ماژول‌های استاندارد محدود به ۴-۲۰ میلی‌آمپر، نسخه S50 سیگنال‌های ±۱۰ ولت را می‌پذیرد. این امر نیاز به مبدل‌های سیگنال خارجی هنگام اتصال به تجهیزات تحلیلی تخصصی یا حسگرهای ولتاژ قدیمی را از بین می‌برد.
-
مقاومت در برابر محیط‌های سخت: این ماژول در دامنه دمای گسترده (-۲۰ تا ۶۰ درجه سانتی‌گراد) کار می‌کند و در برابر لرزش تا ۰.۵ g مقاومت دارد. این مشخصات امکان نصب در کابینت‌های بدون کنترل اقلیم یا نزدیک به ماشین‌آلات سنگین را بدون خطر انحراف سیگنال یا خرابی سخت‌افزار فراهم می‌کند.
-
حفاظت از یکپارچگی بک‌پلین: امپدانس ورودی ۵۰۰ کیلو اهم «خاموش بودن برق» از بارگذاری حلقه‌های میدانی در صورت قطع برق DCS جلوگیری می‌کند. علاوه بر این، ماژول ضربات شوک ۵ g را مدیریت می‌کند و تداوم عملکرد را در هنگام رویدادهای لرزه‌ای یا ضربه‌های فیزیکی کابینت تضمین می‌کند.
سؤالات متداول
-
آیا NFAI141-S50 می‌تواند جایگزین NFAI141-S00 استاندارد شود؟
بله. نسخه S50 همان عملکرد اصلی را ارائه می‌دهد اما پشتیبانی از دمای گسترده‌تر و حفاظت محیطی بهبود یافته را اضافه می‌کند. این نسخه به عنوان جایگزینی برتر در محیط‌های سخت‌تر عمل می‌کند.
-
ماژول چگونه با نویز سیگنال مقابله می‌کند؟
ماژول ورودی‌های تفاضلی و فیلتر با وضوح ۱۲ بیت را برای رد نویز حالت مشترک به کار می‌گیرد. این اطمینان می‌دهد که خوانش‌ها حتی زمانی که سیم‌های سیگنال در کنار کابل‌های AC با ولتاژ بالا قرار دارند، پایدار باقی بمانند.
-
آیا این واحد نیاز به کالیبراسیون دستی دارد؟
Yokogawa هر واحد را با دقت ±۰.۱٪ به صورت کارخانه‌ای کالیبره می‌کند. نرم‌افزار CENTUM تنظیمات صفر و دامنه را به صورت دیجیتال مدیریت می‌کند و نیاز به تنظیم دستی پتانسیومتر روی سخت‌افزار را از بین می‌برد.
-
آیا این قطعه کاملاً نو و اصل است؟
قطعاً. ما فقط سخت‌افزار ۱۰۰٪ نو عرضه می‌کنیم. هر NFAI141-S50 در جعبه اصلی کارخانه Yokogawa با شماره سریال‌های مطابقت یافته و مهرهای تولیدکننده سالم ارسال می‌شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
