جزئیات محصول

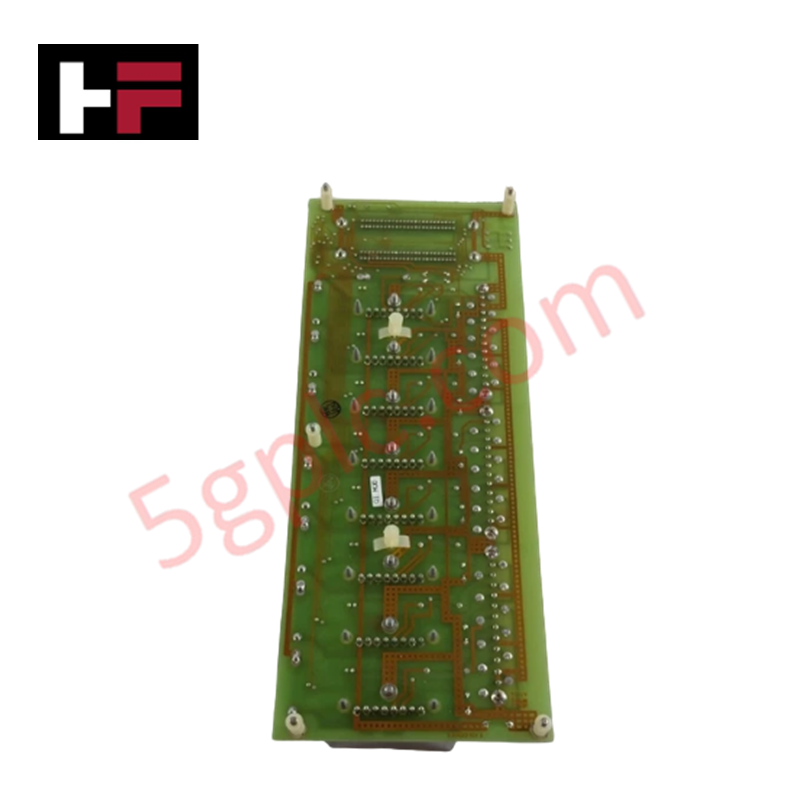

Honeywell MU-TPIX12 51304084-100 که با نام برد ترمینیشن ورودی پالس MU-TPIX12 نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای ترمینیشن سیگنال‌های پالسی با چگالی بالا و اتصال سیم‌کشی فیلد در سیستم‌های شبکه کنترل یونیورسال عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | MU-TPIX12 / 51304084-100 |
| برند | Honeywell |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.62 kg |
| ابعاد | 2.8 cm x 37.8 cm x 27.8 cm |
| دمای کاری | 0 تا +60 deg C |
| مصرف برق | مجموعه ترمینیشن غیرفعال فیلد |
| نوع ماژول | برد ترمینیشن ورودی پالس |
| رابط سیستم | شبکه کنترل یونیورسال (UCN) / ورودی/خروجی مدیر فرایند |
ایزولاسیون کانال‌به‌کانال و آماده‌سازی سیگنال فیلد
این برد مسیرهای اختصاصی ایزولاسیون سیگنال را در خود جای داده است که برای سرکوب نویز الکتریکی مد مشترک و جریان‌های حلقه زمین در کانال‌های ورودی پالس فیلد طراحی شده‌اند. مجموعه ترمینیشن با حفظ امپدانس بالا بین کانال‌ها و سرکوب گذراها، یکپارچگی فرکانس خام و لبه پالس را پیش از هدایت سیگنال‌ها از طریق کابل‌های رابط به ماژول پردازنده ثانویه ورودی/خروجی حفظ می‌کند.
پرسش‌های متداول
س: آیا برد MU-TPIX12 برای کارکرد به منبع تغذیه خارجی فعال نیاز دارد؟
پ: خیر، این برد به‌عنوان یک مجموعه ترمینیشن غیرفعال فیلد (FTA)، برق و سیگنال‌های پالس را مستقیماً بین تجهیزات ابزار دقیق فیلد و ماژول پردازنده ورودی/خروجی مربوطه هدایت می‌کند و به تبدیل برق داخلی اختصاصی نیاز ندارد.
س: سیم‌های تخلیه شیلد سیم‌کشی فیلد چگونه به این برد ترمینیشن متصل می‌شوند؟
پ: سیم‌های تخلیه شیلد باید به ترمینال‌های زمین اختصاصی روی هدر برد متصل شوند تا اتصال زمین تک‌نقطه‌ای مناسب به شینه زمین کابینت تضمین شود.
راهنمای نصب در فیلد
- برد ترمینیشن را با استفاده از گیره‌های نصب یکپارچه، به‌طور ایمن روی ریل DIN استاندارد محفظه یا رک مجموعه ترمینیشن فیلد نصب کنید.
- سیم‌کشی ورودی پالس فیلد را به بلوک‌های ترمینال پیچی تعیین‌شده متصل کنید و قطبیت هر کانال پالس را رعایت کنید.
- شیلدهای کابل سیگنال را در شیلدبار برد ترمینیت کنید و پیوستگی آن‌ها با زمین ایستگاه را بررسی کنید تا تداخل فرکانس بالا کاهش یابد.
- کابل رابط چندرشته‌ای را بین برد MU-TPIX12 و ماژول پردازنده ورودی پالس مربوطه متصل کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
