جزئیات محصول

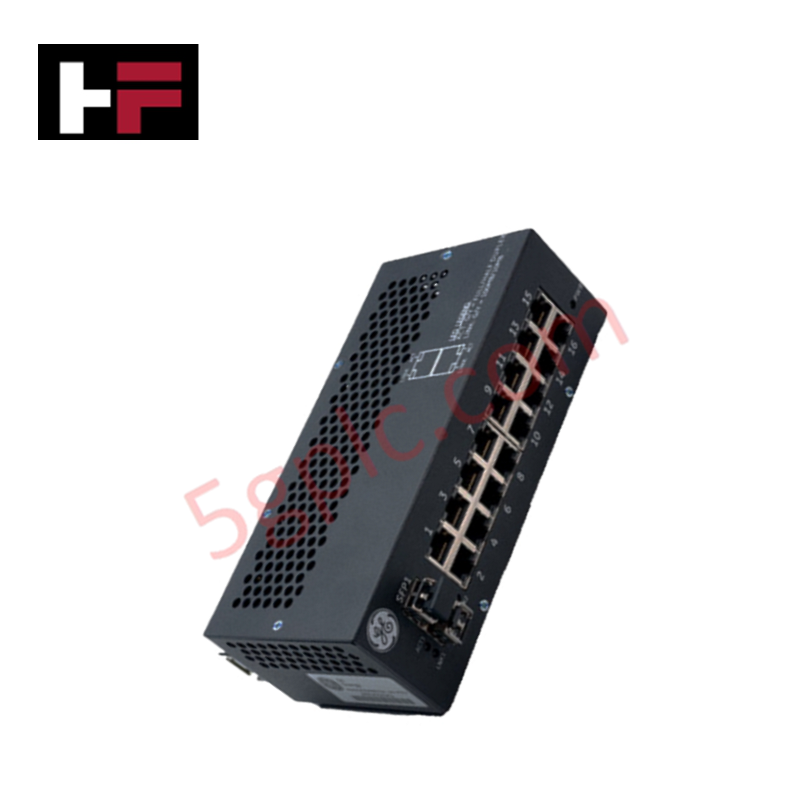

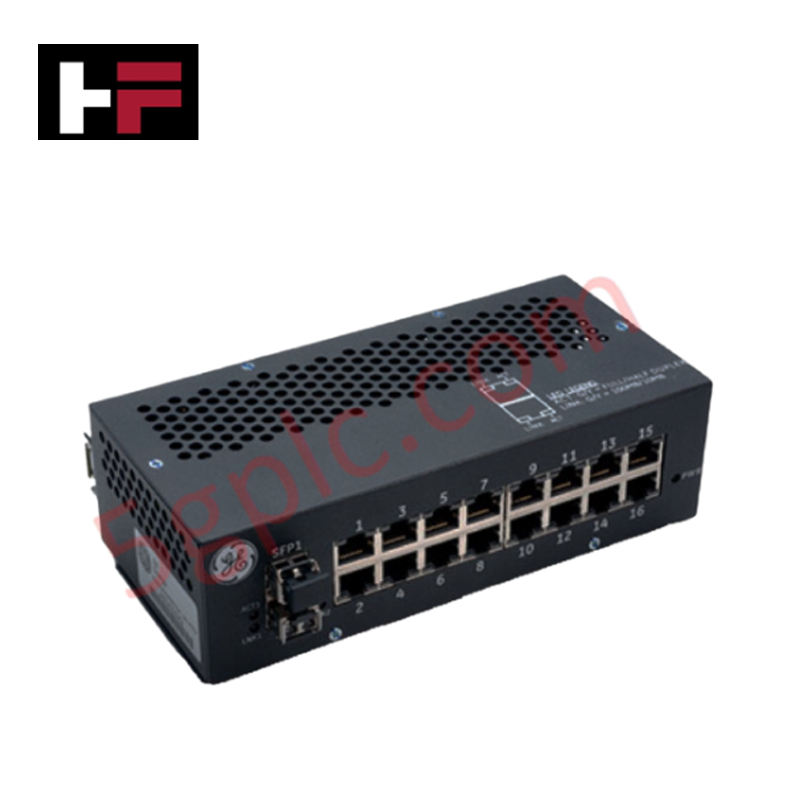

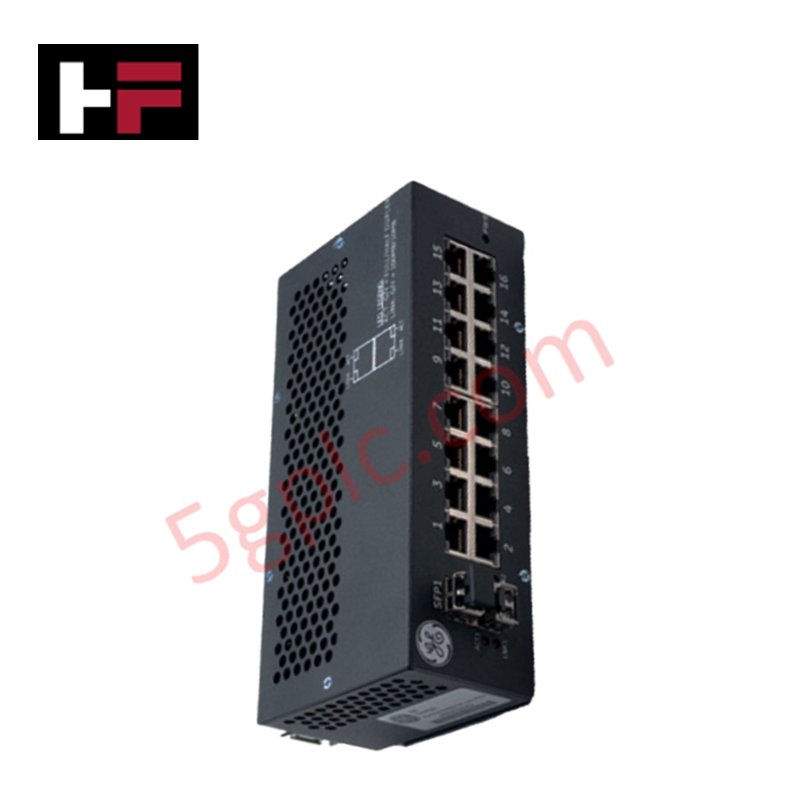

پیکربندی شده برای شبکهسازی صنعتی قطعی در سیستمهای Mark VIeS، GE IS420ESWBH5A (سوئیچ اترنت IS420ESWBH5A) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS420ESWBH5A |
| برند | GE |
| مبدأ | ایالات متحده آمریکا |
| وزن | مشخص نشده |
| ابعاد | ۱۸.۸ سانتیمتر × ۸.۶ سانتیمتر × ۵.۶ سانتیمتر |
| دمای کاری | منفی ۴۰ درجه سانتیگراد تا مثبت ۷۰ درجه سانتیگراد |
| مصرف برق | ۲۴/۲۸ ولت DC |
| پورتهای شبکه | ۸ عدد 10/100Base-TX (RJ-45)، ۲ عدد 100Base-LX10 (فیبر نوری) |
ویژگیهای کنترل صنعتی و درایوها
IS420ESWBH5A برای شبکههای قطعی Profinet/EtherNet/IP بهینه شده است و زمانبندی تحویل بستهها را که برای همگامسازی کنترل Mark VIeS لازم است، حفظ میکند. معماری سوئیچ از ارتباط باس بکپلن با سرعت بالا پشتیبانی میکند و تضمین میکند که ترافیک چندپخشی بدون ایجاد نوسان در چرخههای اسکن ورودی/خروجی مدیریت شود. سازگاری با فلش فریمور امکان بهروزرسانی عملکرد شبکه را فراهم میکند، در حالی که درجهبندی ایمنی بدون تداخل تضمین میکند که سوئیچ به یکپارچگی عملیاتی سختافزار کنترل متصل آسیبی نمیرساند.
سؤالات متداول
س: آیا این سوئیچ در حین عملیات فعال سیستم از قابلیت تعویض داغ (hot-swapping) پشتیبانی میکند؟
ج: خیر. در حالی که سوئیچ اتصال شبکه را فراهم میکند، جدا کردن واحد از بکپلن یا قطع منبع تغذیه Phoenix Contact باعث قطع ارتباط شبکه با تمام دستگاههای متصل از طریق آن میشود که منجر به از دست رفتن لینک ورودی/خروجی برای کنترلرهای مرتبط خواهد شد.
س: آیا پورتهای فیبر نوری با زیرساختهای استاندارد تکمد و چندمد سازگار هستند؟
ج: پورتهای فیبر نوری 100Base-LX10 هستند. اطمینان حاصل کنید که کابل نصب شده با مشخصات LX10 مطابقت دارد تا از تضعیف سیگنال یا شکست مذاکره لینک جلوگیری شود.
راهنمای نصب در محل
- نصب: از گیره نصب 259B2451BVP4 ارائه شده برای جهتگیری عمود بر ریل DIN استفاده کنید. اطمینان حاصل کنید که دستگاه به گونهای نصب شده است که امکان خنکسازی همرفتی عمودی فراهم باشد، زیرا واحد به گردش هوای محیطی متکی است.
- اتصال کابل: برای پورتهای مسی، از کابل Cat 5e UTP با کانکتورهای RJ-45 استفاده کنید. اطمینان حاصل کنید که طول کابل از ۱۰۰ متر تجاوز نکند و کابلها در مسیرهای جداگانه از خطوط برق AC با ولتاژ بالا عبور کنند تا از ایجاد خطاهای سیگنال جلوگیری شود.
- زمین کردن: بدنه دستگاه را به نقطه زمین شاسی متصل کنید تا با الزامات زمین کردن مکانهای خطرناک (کلاس ۱، بخش ۲) مطابقت داشته باشد و از تداخل الکترومغناطیسی احتمالی جلوگیری شود.
- اتصال برق: قبل از استفاده، قطبیت منبع تغذیه ۲۴/۲۸ ولت DC را در کانکتور Phoenix Contact بررسی کنید. قطبیت نادرست ممکن است به مدارهای حفاظتی داخلی آسیب برساند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
