جزئیات محصول

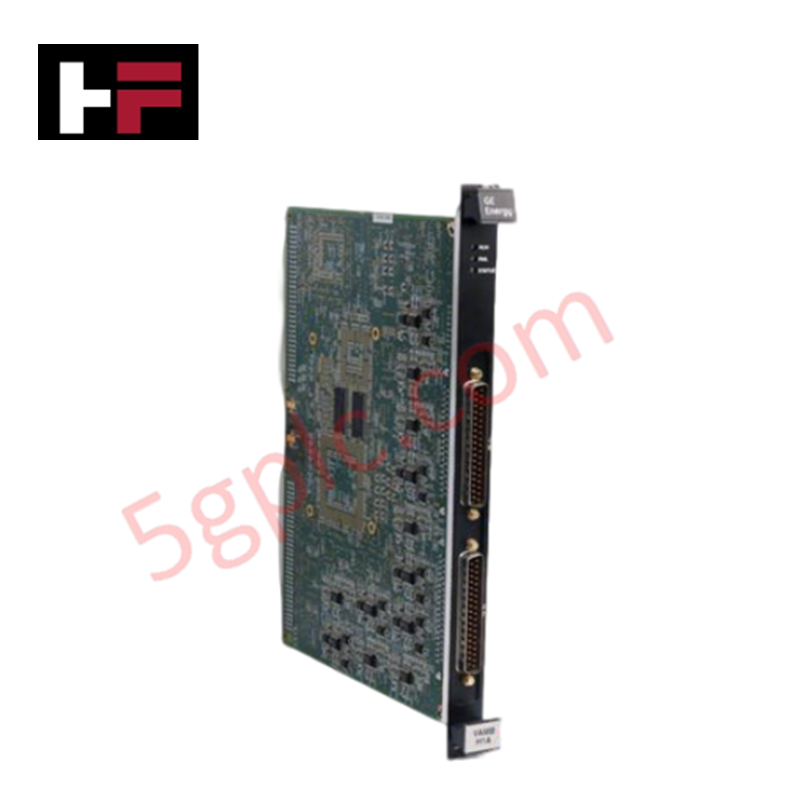

پیکربندی شده برای تنظیم سیگنال صوتی در سیستمهای کنترل توربین گازی Mark VI، General Electric IS215VAMBH1A (برد مانیتورینگ صوتی IS215VAMBH1A) اجرای مستقیم فیزیکی/الکتریکی رابط تقویتکننده بار و خروجی سیگنال با بافر را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS215VAMBH1A |
| برند | جنرال الکتریک |
| کانالهای ورودی | ۱۸ کانال مانیتورینگ صوتی |
| خروجی سیگنال | سیگنال BNC با بافر (ورودی منهای بایاس DC) |
| رابط | FPGA زایلینکس، دو کانکتور بکپلین |
کنترل صنعتی و یکپارچهسازی فرمویر
برد IS215VAMBH1A از سرعت ارتباط باس بکپلین برای اتصال به رک کنترلر Mark VI استفاده میکند. سازگاری فرمویر فلش برد امکان پیکربندی سطح منطقی منابع جریان ثابت (CCS) و تنظیمات بایاس DC را فراهم میکند. مقیاسبندی چگالی ورودی/خروجی با جفت کردن ماژول VAMB با دو برد ترمینال TAMB انجام میشود که ۱۸ کانال تنظیم سیگنال را ارائه میدهد. این معماری از شبکههای تعیینشده Profinet یا EtherNet/IP پشتیبانی میکند و با فراهم کردن دریافت سیگنال با کیفیت بالا از توربینهای گازی فریم ۶، ۷ و ۹، اطمینان میدهد که منطق FPGA زایلینکس بهدرستی وضعیت ورودی و پروتکلهای کنترل بایاس را مدیریت میکند.
سؤالات متداول (FAQ)
س: هدف از بایاس DC با امپدانس بالا چیست؟
ج: بایاس DC با امپدانس بالا برای تشخیص اتصالات مدار باز بین برد ترمینال TAMB و تقویتکننده بار خارجی استفاده میشود و مکانیزم بازخورد تشخیصی برای صحت سیستم فراهم میکند.
س: چرا خروجی جریان ثابت (CCS) باید هنگام روشن شدن در سطح منطقی پایین باشد؟
ج: خروجی جریان ثابت باید تا بارگذاری کامل پارامترهای پیکربندی در ماژول، غیرفعال (False) باقی بماند تا از بایاس نادرست سیگنال در طول توالی راهاندازی جلوگیری شود.
راهنمای نصب در محل
- جفتکردن برد ترمینال: ماژول VAMB باید همراه با یک یا دو برد ترمینال TAMB نصب شود تا ظرفیت کامل ۱۸ کانال مانیتورینگ فراهم گردد. اطمینان حاصل کنید که اینها از طریق کابلهای روبانی یا نوع D مناسب متصل شدهاند.
- زمین کردن سیگنال: جامپرهای ۳ پین روی برد امکان پیکربندی سیگنال بازگشتی (RETx) به PCOM را فراهم میکنند. قبل از روشن کردن سیستم، تنظیمات جامپر را با مستندات کنترل توربین مخصوص سایت بررسی کنید.
- خروجی بافر شده: از کانکتورهای BNC روی پنل جلویی برای تأیید سیگنال تشخیصی استفاده کنید. اینها خروجی بافر شده (سیگنال ورودی منهای بایاس DC) را ارائه میدهند که برای تحلیل پاسخ فرکانسی در محل مفید است.
- کاهش تداخل: با توجه به حساسیت ورودیهای صوتی مبتنی بر بار، اطمینان حاصل کنید که تمام سیمکشی سیگنال کاملاً شیلد شده و جدا از سیمکشیهای قدرت بالا یا کابلهای موتور AC مسیر داده شدهاند تا از القای نویز حالت مشترک جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
