جزئیات محصول

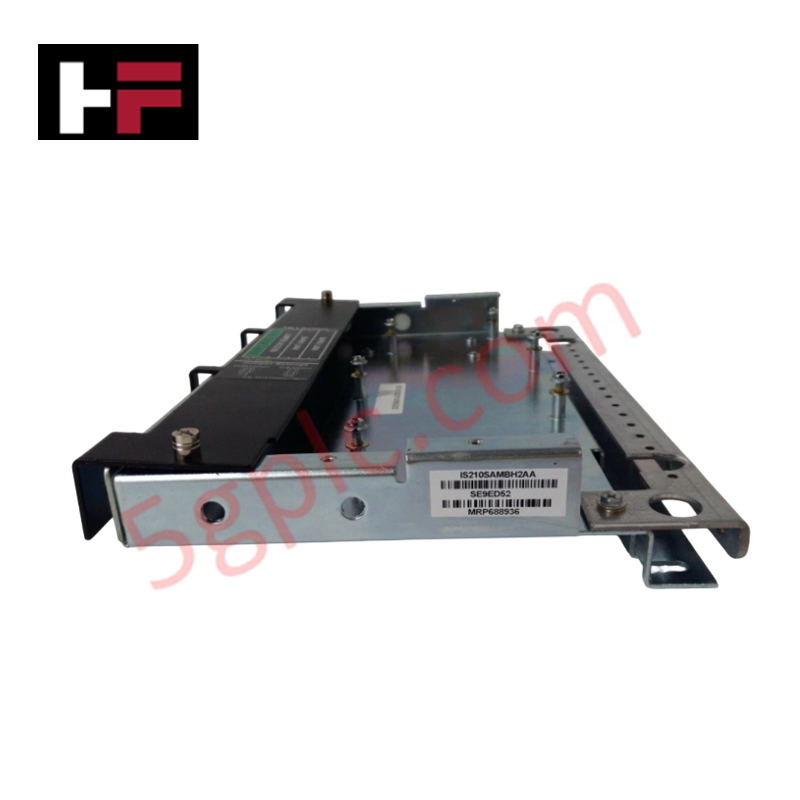

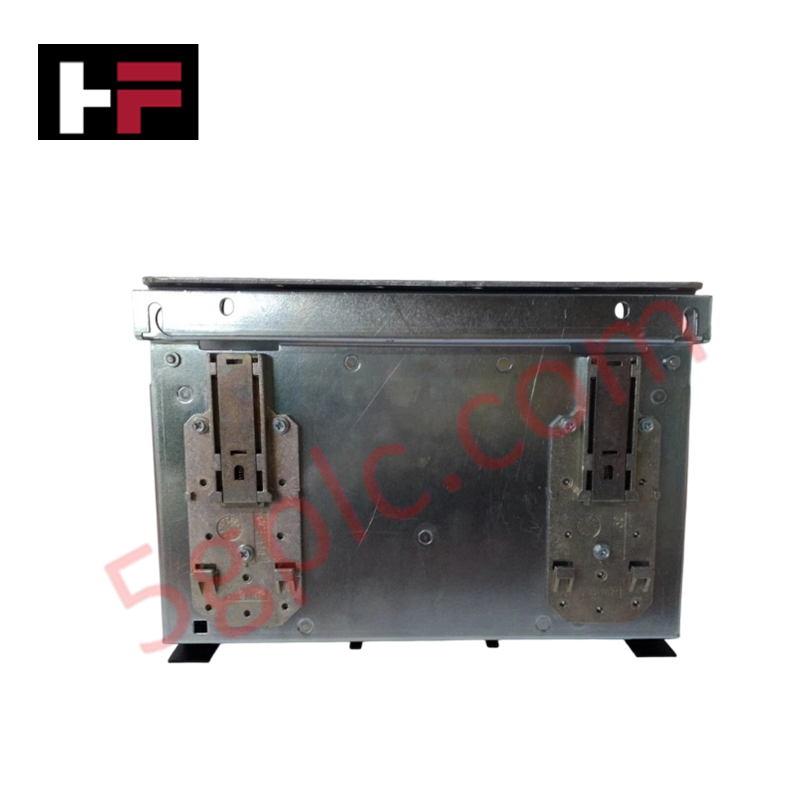

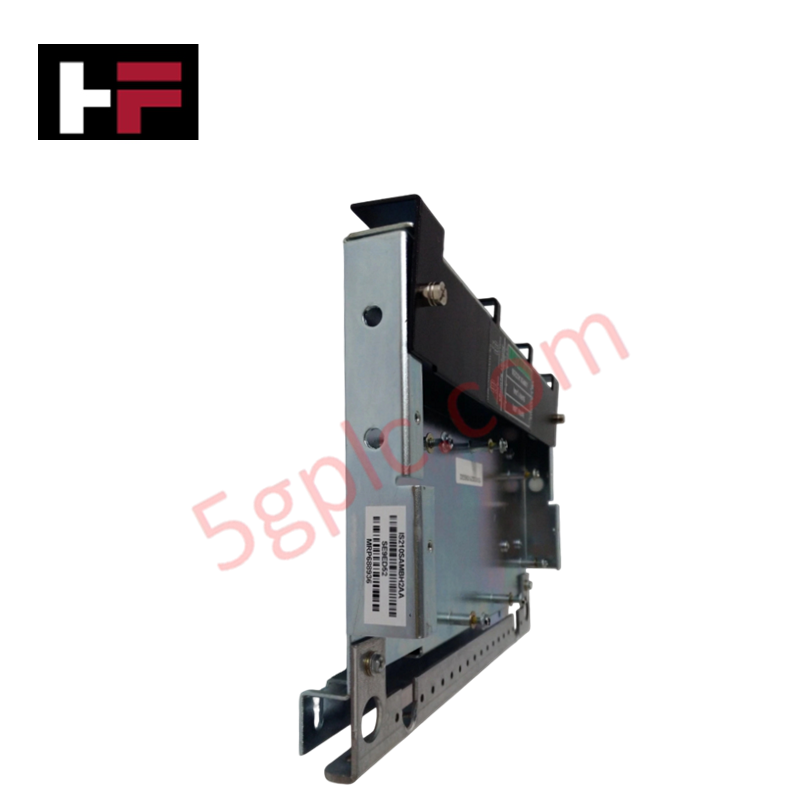

GE IS210SAMBH2AA، که به عنوان IS210SAMBH2AA نیز شناخته میشود، برد ترمینال خروجی آنالوگ با دقت بالا و پایش صوتی است که به عنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنال فشار دینامیکی با کیفیت بالا و کنترل دقیق آنالوگ در پلتفرمهای کنترل توربین Mark VIe عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS210SAMBH2AA |
| برند | جنرال الکتریک |
| ساخت | ایالات متحده آمریکا |
| وزن | 120 گرم |
| ابعاد | 170 میلیمتر × 105 میلیمتر × 32 میلیمتر |
| دمای کاری | منفی 40 درجه سانتیگراد تا مثبت 85 درجه سانتیگراد |
| مصرف برق | مشخص نشده |
| خروجی آنالوگ | 8 عدد VO (±10 ولت / 4-20 میلیآمپر) |
| ورودی صوتی | 18 عدد فشار دینامیکی (24 بیت) |
| ایزولاسیون | 1500 ولت AC کانال به کانال |
سرعت ارتباط باس بکپلین و سازگاری با فریمور
این ماژول در معماری IONet با استفاده از دو پورت اترنت 10/100 مگابیت بر ثانیه ادغام میشود و توانایی انتقال داده قطعی مورد نیاز برای مدیریت بلادرنگ توربین را فراهم میکند. این ماژول از پروتکلهای ارتباطی SRTP و Modbus TCP پشتیبانی میکند و هماهنگی در سراسر شبکه کنترل را تضمین مینماید. سازگاری فلش فریمور از طریق بکپلین کنترلر مدیریت میشود که امکان بهروزرسانی پارامترهای منطق رأیگیری را فراهم میکند. این ماژول از معماری مقیاسبندی چگالی ورودی/خروجی استفاده میکند که پیکربندی TMR (تکرار سهگانه ماژولار) را پشتیبانی میکند، جایی که سه واحد رأیگیری مجزا به طور همزمان کار میکنند تا یکپارچگی دادهها حفظ شده و از خرابی نقطهای در حلقه کنترل جلوگیری شود.
سؤالات متداول
س: آیا IS210SAMBH2AA قادر است دقت خروجی را در صورت خرابی یکی از واحدهای TMR حفظ کند؟
ج: بله، معماری TMR 2 از 3 به ماژول اجازه میدهد تا دستورات خروجی آنالوگ را بر اساس واحدهای عملکردی باقیمانده ادامه دهد و کنترل بدون وقفه را حتی در صورت نقص سختافزاری در یک شاخه تضمین کند.
س: آیا ایزولاسیون 1500 ولت AC کانال به کانال نیاز به محافظت خارجی دارد؟
ج: در حالی که ایزولاسیون گالوانیکی داخلی با 1500 ولت AC ارزیابی شده است، حفظ یکپارچگی سیگنال در بازه فرکانسی صوتی 10 هرتز تا 20 کیلوهرتز نیازمند استفاده از کابلهای جفتپیچیده با دو لایه محافظ و اتصال 360 درجه در نقطه ورود به ماژول است تا نویز فرکانس بالا به حداقل برسد.
س: آیا محدودیتهای حرارتی خاصی برای عملکرد مداوم در دمای 85 درجه سانتیگراد وجود دارد؟
ج: اگرچه قطعه برای کارکرد تا 85 درجه سانتیگراد ارزیابی شده است، توان خروجی کامل و دقت دقیق تا 65 درجه سانتیگراد تضمین میشود. عملکرد مداوم بالاتر از 65 درجه سانتیگراد ممکن است نیازمند خنکسازی اجباری با هوا باشد تا میانگین زمان بین خرابی 200,000 ساعت حفظ شود.
راهنمای نصب در محل
- نیازمندیهای نصب: ماژول باید روی ریل DIN زمینشده یا در شکاف VME تأیید شده نصب شود. اطمینان حاصل کنید که سطح نصب اتصال همپتانسیل به باس زمین کابینت دارد تا تنشهای الکتریکی گذرا مدیریت شود.
- جداسازی سیگنال: فاصله فیزیکی بین سیمکشی ورودی صوتی حساس و خطوط برق با جریان بالا حفظ شود. حداقل فاصله 150 میلیمتر توصیه میشود تا از تداخل الکترومغناطیسی جلوگیری شود.
- کابلکشی و ترمینیشن: برای تمام ورودیهای فشار دینامیکی از کابلهای محافظدار استفاده کنید. اطمینان حاصل کنید که شیلدها در نقطه ورود به ماژول با گیرههای کمامپدانس به شاسی متصل شدهاند؛ از اتصالهای دمگربهای که القایی ایجاد میکنند خودداری شود.
- نگهداری: به طور دورهای پورتهای رابط اترنت را از نظر اکسیداسیون بررسی کنید و اطمینان حاصل کنید که گیرههای قفلکننده ریل DIN کاملاً درگیر هستند تا پایداری مکانیکی در محیطهای با لرزش بالا حفظ شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
