جزئیات محصول

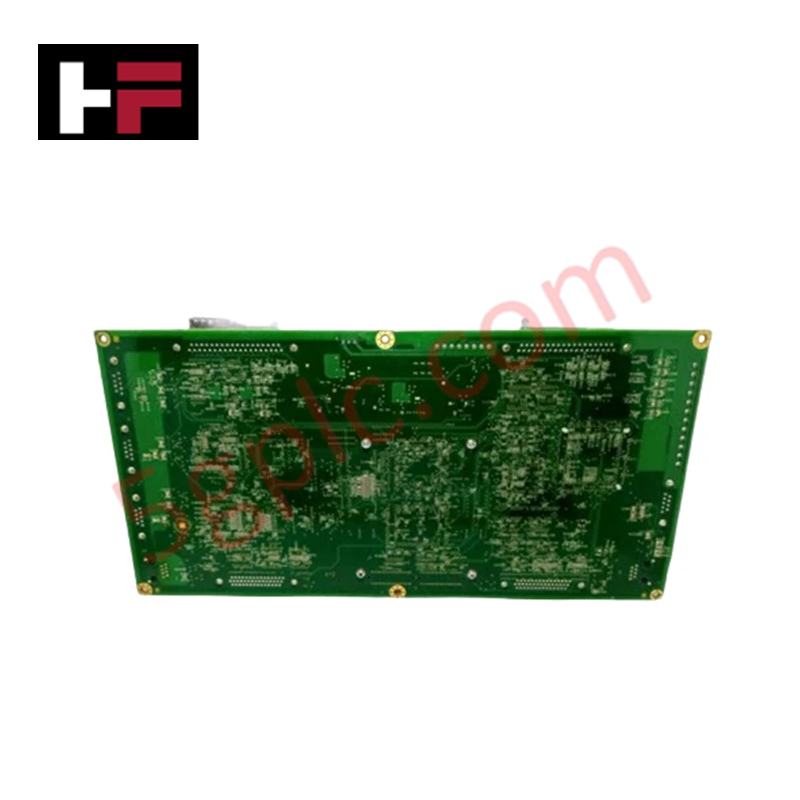

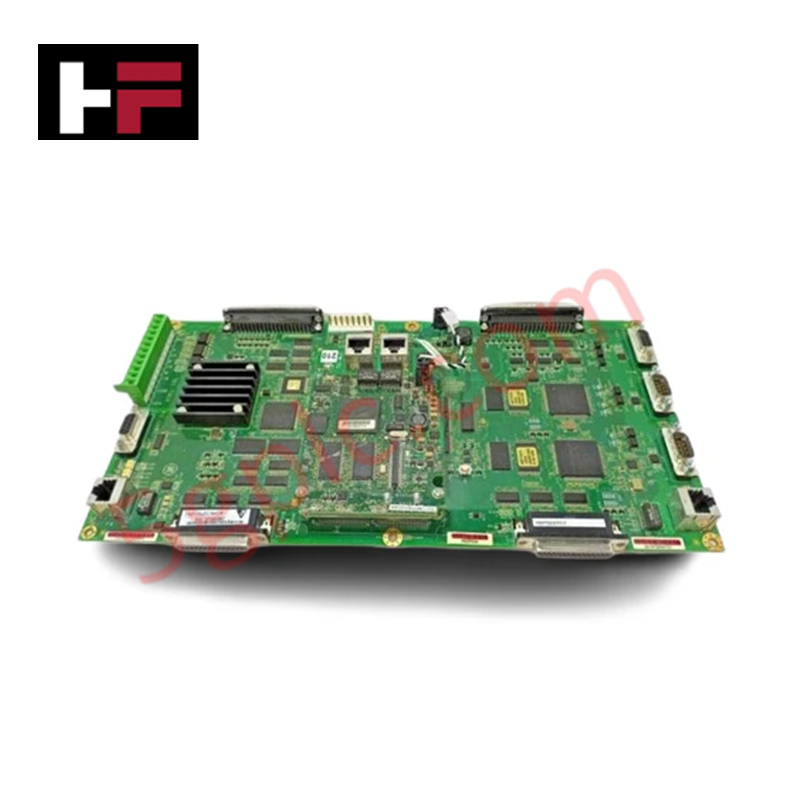

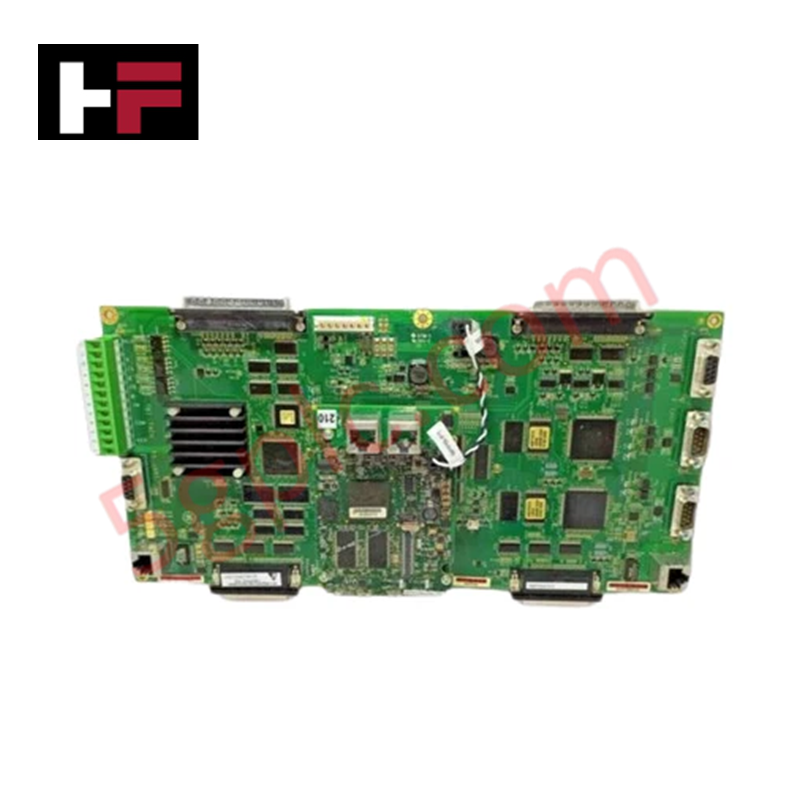

پیکربندی شده برای مدیریت سیگنال چندمنظوره در معماری‌های کنترل تولید برق، GE IS210MACCH2AFG (کنترلر ورودی/خروجی چندمنظوره IS210MACCH2AFG) اجرای فیزیکی و الکتریکی مستقیم نظارت بر عملکرد توربین و ارتباطات صنعتی را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS210MACCH2AFG |
| برند | GE Energy |
| مبدأ | ایالات متحده آمریکا |
| وزن | مونتاژ استاندارد PCB |
| ابعاد | 100 میلی‌متر × 100 میلی‌متر × 25 میلی‌متر |
| دمای کاری | منفی 40 درجه سانتی‌گراد تا 70 درجه سانتی‌گراد |
| مصرف برق | 24 ولت DC نامی |
| ارتباطات | رابط RS485 |
| عملکرد اصلی | کنترل مبدل کاربردی |
شبکه‌های تعیین‌شده Profinet / EtherNet/IP
دستگاه IS210MACCH2AFG به عنوان یک کنترلر مدولار در اکوسیستم کنترل توربین عمل می‌کند و با بهره‌گیری از سرعت ارتباط باس بک‌پلین، منطق مبدل کاربردی محلی را پردازش می‌کند. این واحد شامل رابط RS485 برای تسهیل تبادل داده سریال است که عملکرد تعیین‌شده هنگام ارتباط با ابزارهای جانبی را تضمین می‌کند. سازگاری فلش فریم‌ور به نسخه خاص پلتفرم کنترل GE Energy بستگی دارد؛ اطمینان حاصل کنید که نسخه نرم‌افزار کنترلر میزبان با پیاده‌سازی سخت‌افزاری همخوانی دارد تا از ناسازگاری‌های ارتباطی جلوگیری شود. این معماری از افزایش تراکم ورودی/خروجی از طریق ادغام بردهای کنترلر ثانویه پشتیبانی می‌کند که امکان گسترش پارامترهای نظارت بر توربین را فراهم می‌آورد و در عین حال یکپارچگی زمانی لازم برای حلقه‌های کنترل مبدل را حفظ می‌کند.
سؤالات متداول
س: آیا IS210MACCH2AFG از تعویض داغ (hot-swap) در یک شاسی برق‌دار پشتیبانی می‌کند؟
ج: خیر. تعویض PCB باید در حالی انجام شود که رک کنترل خاموش باشد. وارد یا خارج کردن ماژول در حالت برق‌دار ممکن است به کانکتورهای بک‌پلین آسیب زده و باعث خرابی وضعیت فعال کنترل شود.
س: عملکرد اصلی رابط سریال RS485 روی این برد چیست؟
ج: رابط RS485 برای ارتباط با دستگاه‌های صنعتی خارجی و حسگرهای جانبی اختصاص داده شده است و به ماژول اجازه می‌دهد جریان‌های داده‌ای خارج از شبکه اصلی بک‌پلین را تبادل کند و در عین حال ثبات سیگنال را حفظ نماید.
راهنمای نصب در محل
- نصب: برد را در داخل شاسی کنترل با استفاده از نقاط نصب ارائه شده محکم کنید. جهت‌گیری صحیح را برای هم‌ترازی با بک‌پلین و جریان هوا از طریق مجموعه ماژول تضمین کنید.
- سیم‌کشی: از کابل‌های ارتباطی RS485 شیلددار برای جلوگیری از تداخل الکترومغناطیسی استفاده کنید. اطمینان حاصل کنید که شیلد کابل در نقطه اتصال زمین کابینت مشخص شده خاتمه یافته است تا یکپارچگی داده حفظ شود.
- تأمین برق: قبل از فعال‌سازی خط برق، ولتاژ ورودی را در 24 ولت DC پایدار تأیید کنید. سطوح نامناسب ولتاژ ممکن است باعث حلقه‌های ریست متناوب یا خرابی مدار پردازش سیگنال داخلی شود.
- یکپارچه‌سازی: پس از نصب، اطمینان حاصل کنید که ماژول به درستی در نرم‌افزار کنترل شناسایی شده است. یک تست حلقه سیگنال روی کانال‌های کنترل مبدل کاربردی انجام دهید تا مطمئن شوید پارامترهای خروجی وضعیت فیزیکی توربین مورد انتظار را نشان می‌دهند.
- محیط: در حالی که ماژول برای دمای منفی 40 درجه تا 70 درجه سانتی‌گراد رتبه‌بندی شده است، سیستم‌های کنترل اقلیم کابینت را حفظ کنید تا از تجمع رطوبت جلوگیری شود، زیرا این امر می‌تواند منجر به مسیرهای هادی روی سطح PCB شود.
