جزئیات محصول

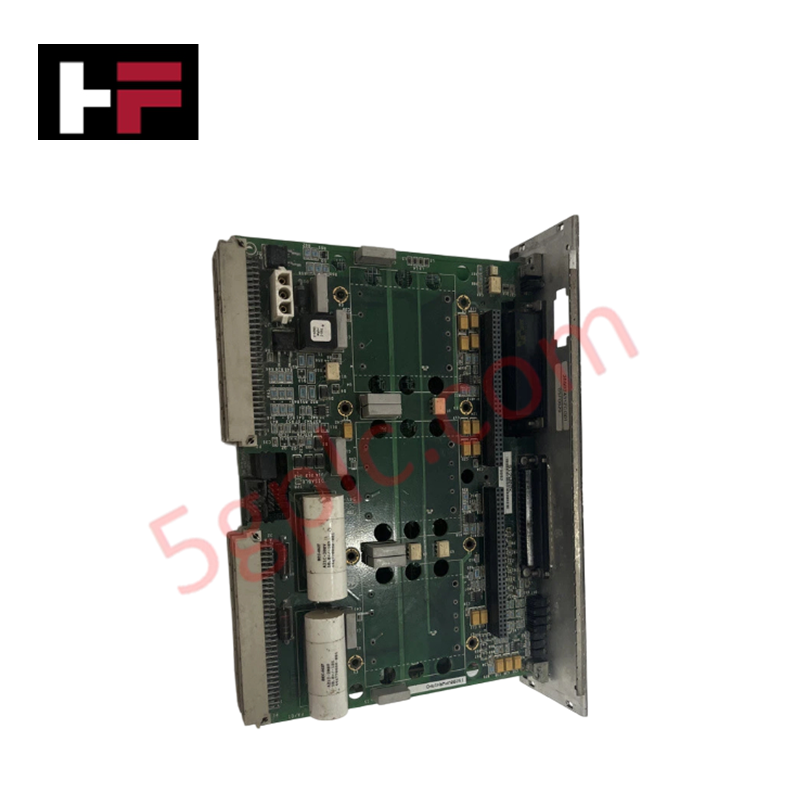

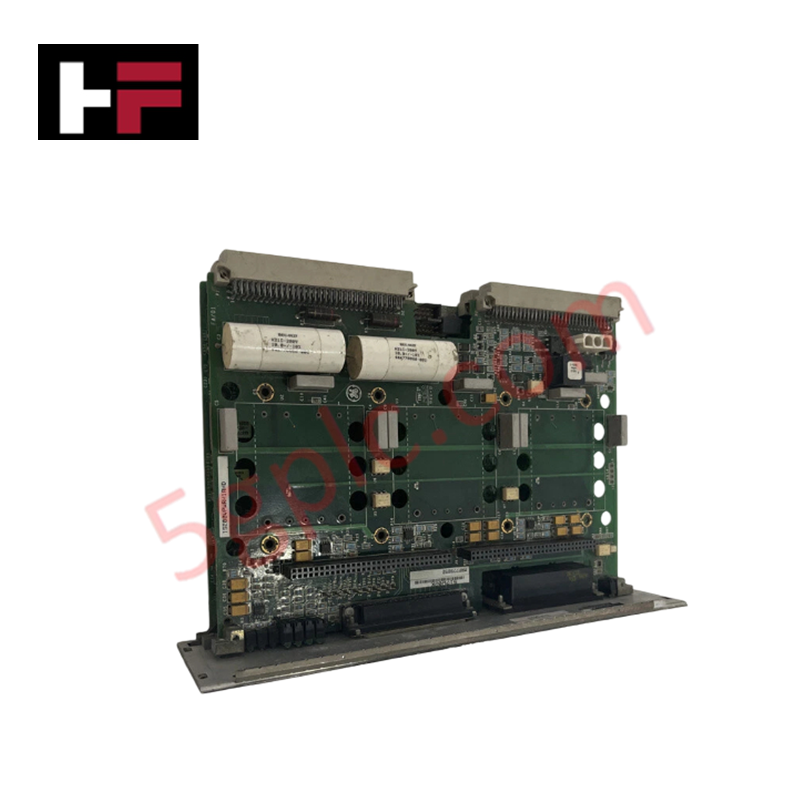

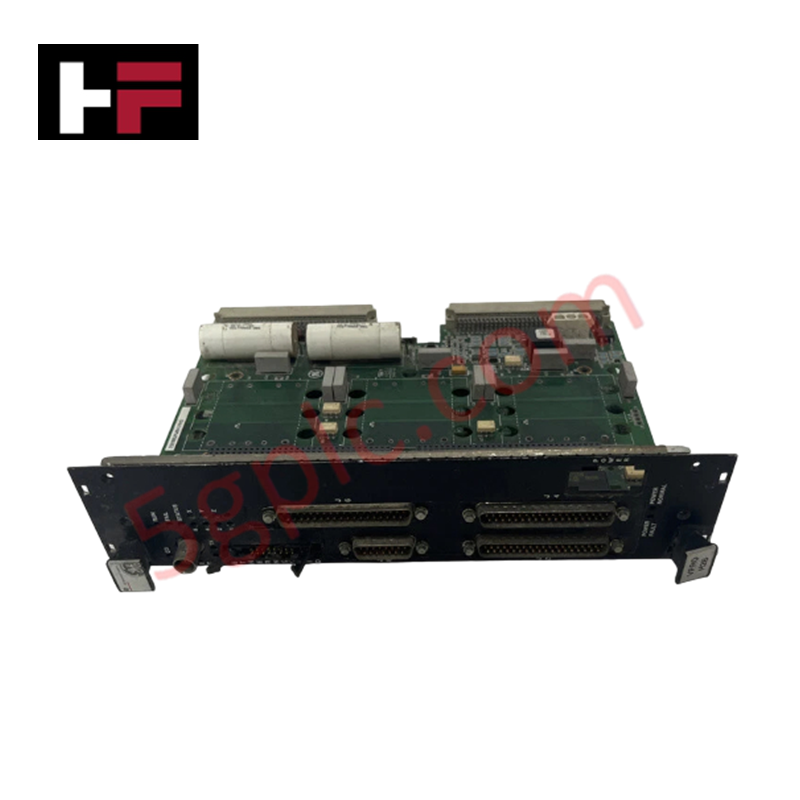

برد حفاظت توربین General Electric IS200VPROH2B، که بهعنوان IS200VPROH2B نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای حفاظت اضطراری در برابر سرعت بیش از حد در پلتفرمهای سیستم کنترل Mark VI عمل میکند. این ماژول اجرای فیزیکی مستقیمی از نظارت مستقل توربین را فراهم میکند و همراه با بردهای ترمینال TPRO و TREG برای فعالسازی مکانیزمهای ایمنی در هنگام عملیات بحرانی کار میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200VPROH2B |
| برند | General Electric |
| مبدأ | ایالات متحده آمریکا |
| ابعاد | فرم فاکتور استاندارد PCB |
| دمای کاری | ۰ درجه سانتیگراد تا ۶۰ درجه سانتیگراد |
| مصرف برق | وابسته به رک |
| نرخ پالس MPU | ۲ هرتز تا ۲۰ کیلوهرتز |
| نرخ فریم | تا ۱۰۰ هرتز |
| فیلتر ورودی | فیلتر سختافزاری، ۴ میلیثانیه |
سازگاری با فلش فریمویر و عملکرد تعیینکننده
برد IS200VPROH2B ورودیهای سرعت توربین را از طریق محدوده نرخ پالس MPU اختصاصی ۲ هرتز تا ۲۰ کیلوهرتز مدیریت میکند و تشخیص سرعت بیش از حد را بهصورت تعیینکننده تضمین میکند. معماری ماژول شامل فیلتر ورودی سختافزاری ۴ میلیثانیهای است که برای کاهش نویز سیگنال به کار میرود و اطمینان میدهد که فعالسازی حفاظت بر اساس دادههای چرخشی تأیید شده انجام میشود. هنگام انجام تعمیرات یا ارتقاء سیستم، سازگاری فلش فریمویر باید با نسخه رک کنترل Mark VI موجود تأیید شود تا از بروز خطاهای همگامسازی بین سیستم VPRO و کنترلکننده اصلی توربین جلوگیری شود. این برد از ارتباط باس بکپلین با سرعت بالا استفاده میکند تا اطمینان حاصل شود که سیگنالهای حفاظتی با کمترین تأخیر منتقل میشوند و عملکرد اضطراری مستقل بدون توجه به وضعیت نرمافزار کنترل اصلی توربین حفظ میشود.
سؤالات متداول
س: آیا برد IS200VPROH2B از تعویض داغ (hot-swapping) در رک فعال Mark VI پشتیبانی میکند؟
ج: خیر. رویه استاندارد نیازمند قطع کامل برق ورودی و خاموش کردن کامل رک سیستم VPRO قبل از خارج یا وارد کردن هر ماژول است تا از آسیب به پینهای بکپلین و منطق داخلی جلوگیری شود.
س: فیلتر سختافزاری ۴ میلیثانیه چگونه در تشخیص سرعت بیش از حد استفاده میشود؟
ج: فیلتر سختافزاری ۴ میلیثانیه روی سیگنالهای پالس ورودی MPU اعمال میشود تا از فعالسازی ناخواسته ناشی از تداخل الکترومغناطیسی با فرکانس بالا یا نوسانات گذرای سیگنال روی کابلهای MPU جلوگیری کند.
راهنمای نصب در محل
- نصب: برد را بهطور محکم در شکاف اختصاصی سیستم VPRO قرار دهید و اطمینان حاصل کنید که کانکتورهای بکپلین کاملاً همتراز شدهاند قبل از قفل کردن زبانهها.
- زمینکردن: اطمینان حاصل کنید که مجموعه رک به زمین مشترک سیستم متصل است. ماژول VPRO برای حفظ دقت مدارهای تبدیل فرکانس به دیجیتال به مرجع زمین پایدار نیاز دارد.
- سیمکشی: کابلهای ورودی پالس MPU را از طریق کانال محافظتشده با جفت تابیده عبور دهید. این خطوط را از سیمکشی تغذیه برق و کنترل عملگر جدا نگه دارید تا از تداخل و اعوجاج سیگنال جلوگیری شود.
- بازرسی: اطمینان حاصل کنید که برد بهدرستی برای شکاف VPRO کلیدگذاری شده است. اگر مقاومت مشاهده کردید، برد را با زور وارد نکنید؛ ابتدا بکپلین را برای وجود آلودگی یا پینهای خمیده بررسی کنید و سپس دوباره تلاش کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
