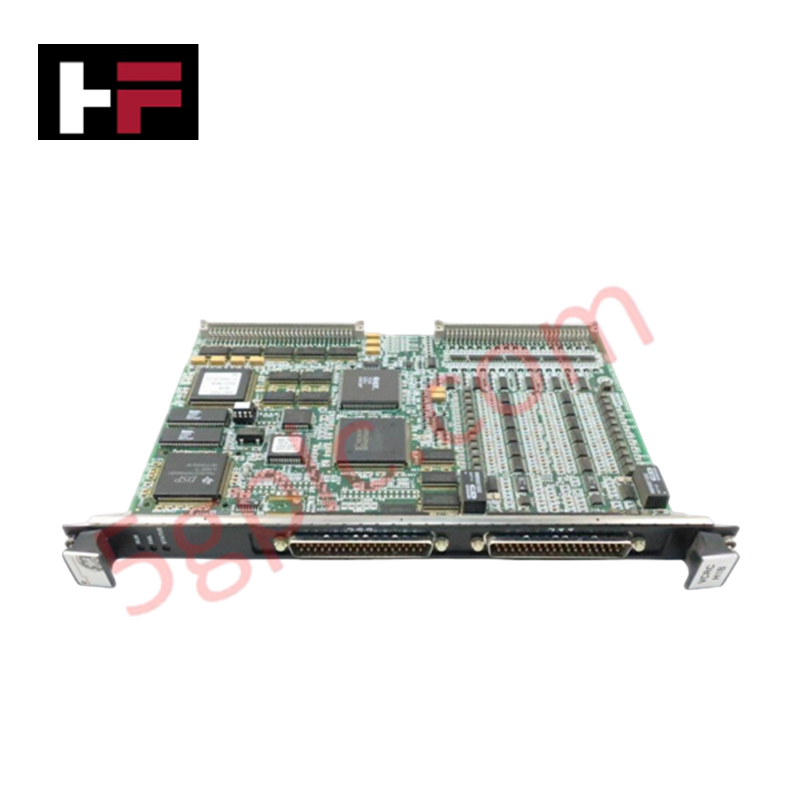

IS200VCRCH1BBC | جنرال الکتریک | برد مدار چاپی VCRC

رابط‌های انسان و ماشین (HMI) پنجره اصلی برای کار با سیستم‌های پیچیده اتوماسیون صنعتی هستند. HMIهای مدرن داده‌های خام ماشین‌آلات را به نمایشگرهای گرافیکی واضح تبدیل می‌کنند و به اپراتورها امکان می‌دهند فرایندهای تولید را به‌صورت بلادرنگ زیر نظر داشته باشند. مهندسان به‌جای تکیه بر تابلوهای کنترل فیزیکیِ مملو از کلیدهای سیم‌کشی‌شده، با استفاده از گرافیک‌های بصری، کدگذاری رنگی پویا و رابط‌های لمسی واکنش‌گرا، صفحه‌های تعاملی برنامه‌ریزی می‌کنند. در طول ۱۵ سال فعالیت من در مهندسی سیستم‌های کنترل، شاهد بوده‌ام که HMIها از صفحه‌های نمایش ساده به مراکز فرماندهی پیشرفته‌ای تبدیل شده‌اند که در محیط‌های DCS و PLC بهره‌وری عملیاتی را افزایش می‌دهند.

رله‌های الکترومکانیکی استاندارد، جداسازی الکتریکی پایه‌ای بین مدارهای کنترل ولتاژ پایین و بارهای خروجی پرقدرت فراهم می‌کنند. یک رلهٔ کلیدزنی سنتی، سیم‌پیچی مغناطیسی دارد که کنتاکت‌های مکانیکی مشترک (COM)، بازِ معمولاً (NO) و بستهٔ معمولاً (NC) را به حرکت درمی‌آورد. بااین‌حال، استفاده از رله‌های استاندارد در مدارهای اینترلاک ایمنیِ حیاتی، خطرهای جدی برای عملکرد ایمن ایجاد می‌کند. جریان هجومیِ بالا یا فرسودگی مکانیکی می‌تواند کنتاکت‌ها را به‌طور دائمی به هم جوش دهد. اگر کنتاکت‌ها در مدار توقف اضطراری به هم جوش بخورند، فشردن دکمه مانع حرکت تجهیزات خطرناک نمی‌شود. در نتیجه، استانداردهای جهانی ایمنی عملکردی، استفاده از رله‌های استاندارد را برای عملکردهای حیاتیِ حفاظت از ماشین ممنوع می‌کنند.

برچسب‌گذاری درست سیم‌ها، پایه و اساس نصب مطمئن سیستم‌های کنترل و نگهداری بلندمدت آن‌هاست. در محیط‌های پیچیدهٔ اتوماسیون صنعتی، تکنسین‌ها هزاران سرِ هادی را در تابلوهای کنترل، رک‌های ترمینال و جعبه‌های اتصال میدانی متصل می‌کنند. فرول‌ها نشانگرهای لوله‌ای‌شکلی هستند که پیش از اتصال نهایی، روی هادی‌ها قرار می‌گیرند. تکنسین‌ها در گذشته از حلقه‌های حروف‌دارِ جداگانه و ازپیش‌چاپ‌شده استفاده می‌کردند، اما امروزه سازندگان تابلوهای کنترل از دستگاه‌های چاپ خودکار فرول استفاده می‌کنند. این چاپگرهای انتقال حرارتی، برچسب‌های تک‌غلاف بادوامی تولید می‌کنند که با نقشه‌های سیم‌کشی تأییدشده مطابقت دارند و روند مونتاژ تابلوها را به‌طور چشمگیری سرعت می‌بخشند.
