جزئیات محصول

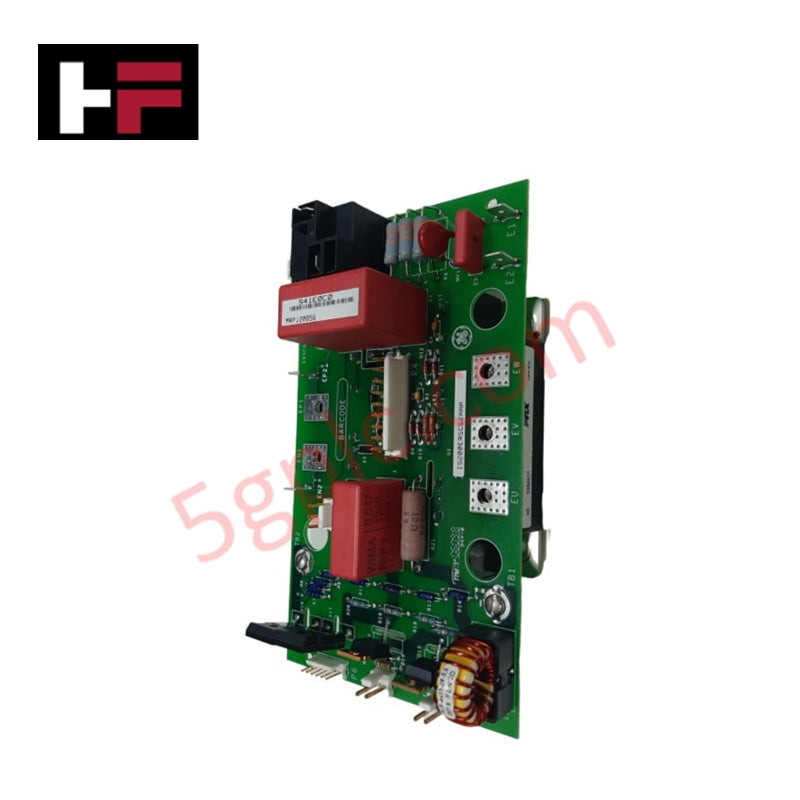

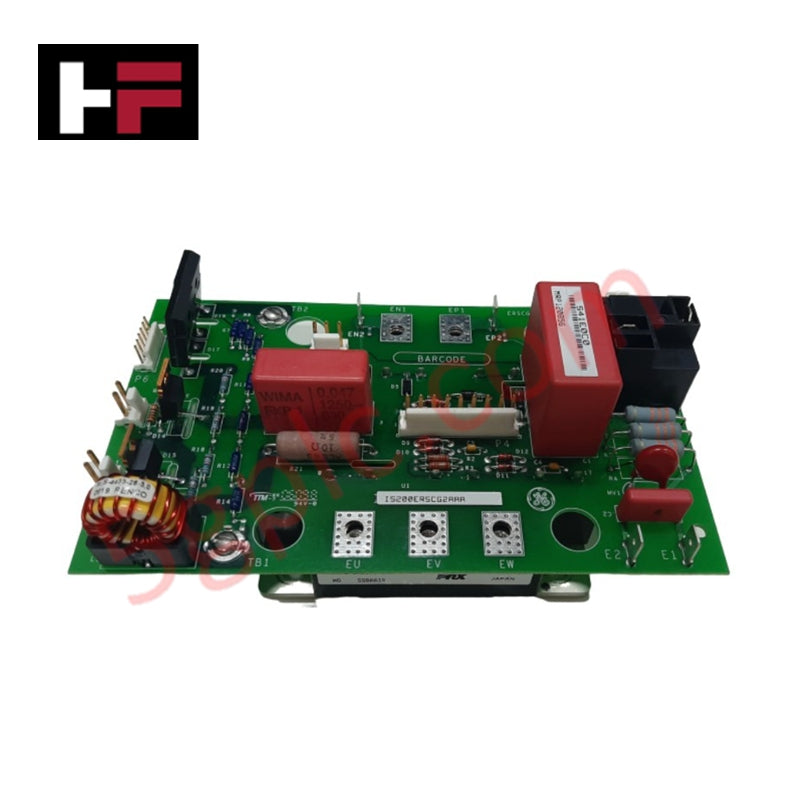

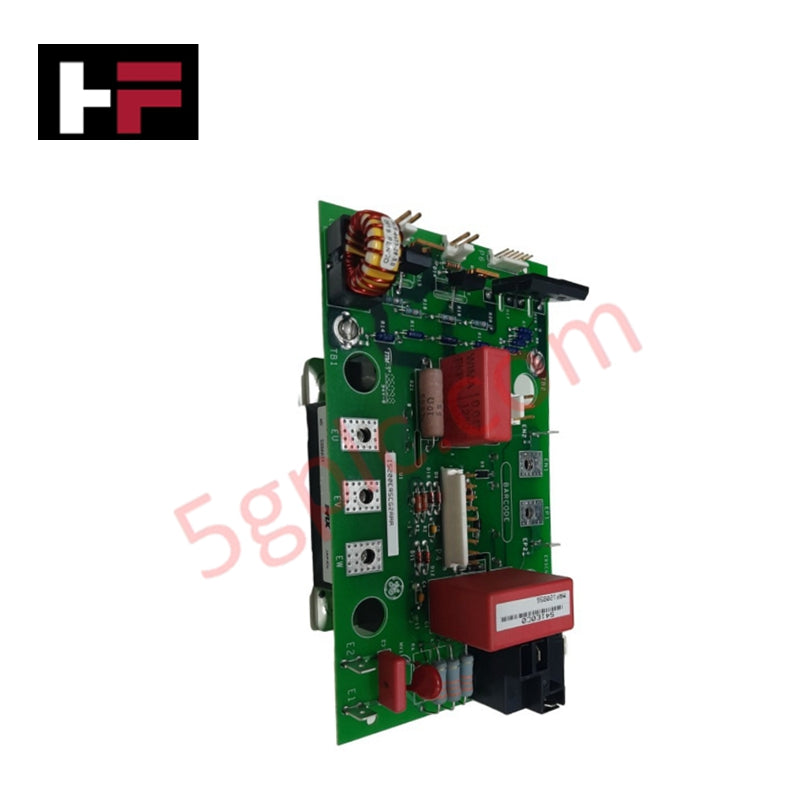

پیکربندی شده برای تولید جریان DC با مدولاسیون عرض پالس در سیستم‌های کنترل تحریک EX2100، GE IS200ERSCG2A (برد مبدل استاتیک رگولاتور IS200ERSCG2A) اجرای فیزیکی و الکتریکی مستقیم کنترل تحریک میدان و تخلیه را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200ERSCG2A |
| برند | جنرال الکتریک |
| مبدأ | ایالات متحده آمریکا |
| وزن | مونتاژ استاندارد PCB |
| ابعاد | فرم فاکتور استاندارد EX2100 |
| دمای کاری | محدوده صنعتی |
| مصرف برق | وابسته به باس سیستم |
| تکنولوژی | مونتاژ سطحی / IGBT |
| نوع خروجی | جریان DC با مدولاسیون عرض پالس (PWM) |
مجوزهای سرعت ارتباط باس بک‌پلین
ماژول IS200ERSCG2A به عنوان رابط مبدل با سرعت بالا در معماری EX2100 عمل می‌کند و تبادل سیگنال‌های کنترل قطعی با ماژول‌های ERIO، ERDD، ERRR، ERRB و ERBP را تسهیل می‌کند. این برد از IGBTهای یکپارچه برای تنظیم دقیق جریان خروجی DC با PWM استفاده می‌کند و در عین حال سازگاری سرعت ارتباط باس بک‌پلین را برای کنترل تحریک همزمان حفظ می‌کند. سازگاری فلش فریمور توسط کنترلر تحریک میزبان مدیریت می‌شود تا هماهنگی زمانی با نیازهای عملکرد توربین تضمین شود. مقیاس‌پذیری چگالی ورودی/خروجی از طریق اتصال مدولار مدیریت می‌شود و به برد مبدل اجازه می‌دهد در پیکربندی‌های ساده و افزونه به کار گرفته شود و پاسخگویی در زمان واقعی برای عملکردهای تخلیه میدان و رله بای‌پس لینک DC را حفظ کند.
سؤالات متداول
س: آیا ماژول IS200ERSCG2A قابلیت تعویض داغ (hot-swap) در حین عملکرد سیستم تحریک را دارد؟
ج: خیر. هرگونه تعمیر یا تعویض نیازمند خاموش بودن سیستم تحریک و تأیید حالت صفر انرژی است تا از تخلیه ناخواسته یا آسیب به IGBT جلوگیری شود.
س: آیا رله داخلی بای‌پس می‌تواند توسط یک DCS خارجی کنترل شود؟
ج: عملکرد رله توسط منطق رگولاتور EX2100 مدیریت می‌شود. در حالی که سیستم می‌تواند از طریق Modbus با یک DCS مستقل ارتباط برقرار کند، کنترل مستقیم رله محدود به پروتکل‌های ایمنی و تخلیه داخلی برد است.
راهنمای نصب در محل
- نصب: برد را در شاسی کابینت کنترل EX2100 محکم کنید. اطمینان حاصل کنید که تمام کانکتورهای رابط به ماژول‌های کمکی (ERIO/ERDD) به خوبی متصل شده‌اند تا از نوسان سیگنال جلوگیری شود.
- سیم‌کشی: مسیرهای جریان بالا برای خروجی DC باید با کابل‌های مشخص شده به منظور کاهش افت ولتاژ خاتمه یابند. اطمینان حاصل کنید که مدار تخلیه میدان به ترمینال‌های مشخص شده روی برد به درستی متصل شده است.
- زمین‌کردن: شاسی برد را به باس زمین کابینت متصل کنید. زمین‌کردن با امپدانس پایین مناسب برای تثبیت مرجع PWM و کاهش نویز الکترومغناطیسی ناشی از سوئیچینگ IGBT ضروری است.
- محیط: ماژول را در محدوده دمایی مجاز کابینت به کار ببرید. اطمینان حاصل کنید که جریان هوای خنک‌کننده به ویژه در اطراف هیت‌سینک‌های IGBT مسدود نشده باشد.
- تأیید: پیش از راه‌اندازی، بررسی امپدانس مدار بای‌پس مقاومت شارژ لینک DC را انجام دهید. از ترمینال تشخیصی EX2100 برای تأیید ارتباط نرم‌افزار با سخت‌افزار و عملکرد صحیح رله استفاده کنید.
