جزئیات محصول

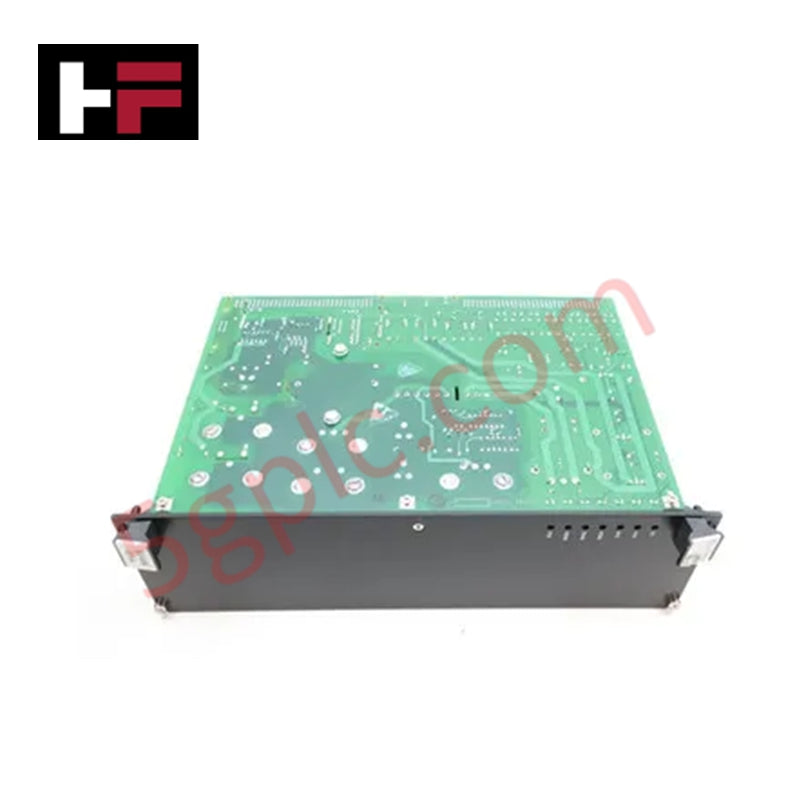

پیکربندی شده برای تبدیل توان در سیستم‌های کنترل تحریک EX2100، GE IS200EPSMG1A (ماژول منبع تغذیه تحریک IS200EPSMG1A) اجرای مستقیم فیزیکی/الکتریکی تنظیم و توزیع ولتاژ DC به DC را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200EPSMG1A |
| برند | جنرال الکتریک |
| مبدأ | ایالات متحده آمریکا |
| ولتاژ ورودی | 125 ولت DC |
| خطوط خروجی | +5 ولت DC، +15 ولت DC، +24 ولت DC، ایزوله +70 ولت DC |
شبکه‌های تعیین‌کننده Profinet / EtherNet/IP
ماژول IS200EPSMG1A از معماری توان دو مرحله‌ای شامل یک تنظیم‌کننده کاهنده و یک اینورتر پوش-پول استفاده می‌کند. تنظیم‌کننده کاهنده ولتاژ ورودی اصلی 125 ولت DC را به یک خط میانی 50 ولت DC کاهش می‌دهد که سپس توسط اینورتر پوش-پول پردازش شده و خروجی‌های چند ولتاژی مورد نیاز سیستم را تولید می‌کند. این طراحی جداسازی گالوانیکی ولتاژ بالا بین منبع ورودی و بکلین کنترل را تضمین می‌کند. این ماژول با حفظ تنظیم دقیق ولتاژ روی خطوط +5 ولت DC، +15 ولت DC و +24 ولت DC که از طریق بکلین توان تحریک (EPBP) توزیع می‌شوند، پایداری سیستم تعیین‌کننده را پشتیبانی می‌کند. سازگاری با فلش فریم‌ور و نظارت سطح منطقی، مقیاس‌پذیری چگالی ورودی/خروجی را با تضمین تحویل پایدار توان به ماژول‌های جانبی از جمله فن‌ها، مدارهای کراوبار و ابزارهای جریان میدانی تسهیل می‌کند.
سؤالات متداول
س: آیا EPSMG1 می‌تواند با EPSMG2 تعویض شود؟
ج: خیر. EPSMG1 به‌طور خاص برای استفاده در کابینت‌های سیستم کنترل تحریک (تغذیه شده توسط بکلین EPBP) تعیین شده است، در حالی که EPSMG2 برای کنترل تنظیم‌کننده استفاده می‌شود و شامل امکانات نصب برای برد فرزند EPSD است.
س: ولتاژ مرطوب‌کننده تماس چگونه تولید می‌شود؟
ج: این ماژول یک خط خروجی ایزوله +70 ولت DC را به‌طور خاص برای مرطوب کردن تماس‌های برد ترمینال فراهم می‌کند که جداسازی الکتریکی از مدارهای توان سطح منطقی را تضمین می‌کند.
راهنمای نصب میدانی
- نصب روی بکلین: اطمینان حاصل کنید که IS200EPSMG1A در بکلین توان تحریک EPBP که زیر بکلین EBKP قرار دارد نصب شده است. مطمئن شوید که کانکتورهای P1 و P2 به‌طور کامل جا رفته‌اند تا توزیع توان ایمن باشد.
- تأیید ولتاژ ورودی: منبع ورودی اصلی 125 ولت DC از ماژول توزیع توان (PDM) را قبل از اتصال بررسی کنید تا از پارامترهای نرمال بودن آن اطمینان حاصل شود و از فشار بیش از حد به مرحله تنظیم‌کننده کاهنده جلوگیری شود.
- مدیریت حرارتی: جریان هوای کافی در اطراف محل نصب ماژول حفظ شود. اگرچه اینورتر پوش-پول کارآمد است، دفع حرارت برای تضمین پایداری بلندمدت نیمه‌هادی‌های توان داخلی لازم است.
- بارگذاری خروجی: هنگام اتصال تجهیزات جانبی 24 ولت DC خارجی (مانند فن‌ها، آشکارسازهای زمین)، اطمینان حاصل کنید که جریان کل کشیده شده از ظرفیت خروجی ماژول تجاوز نکند تا از فعال شدن زودهنگام حفاظت جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
