جزئیات محصول

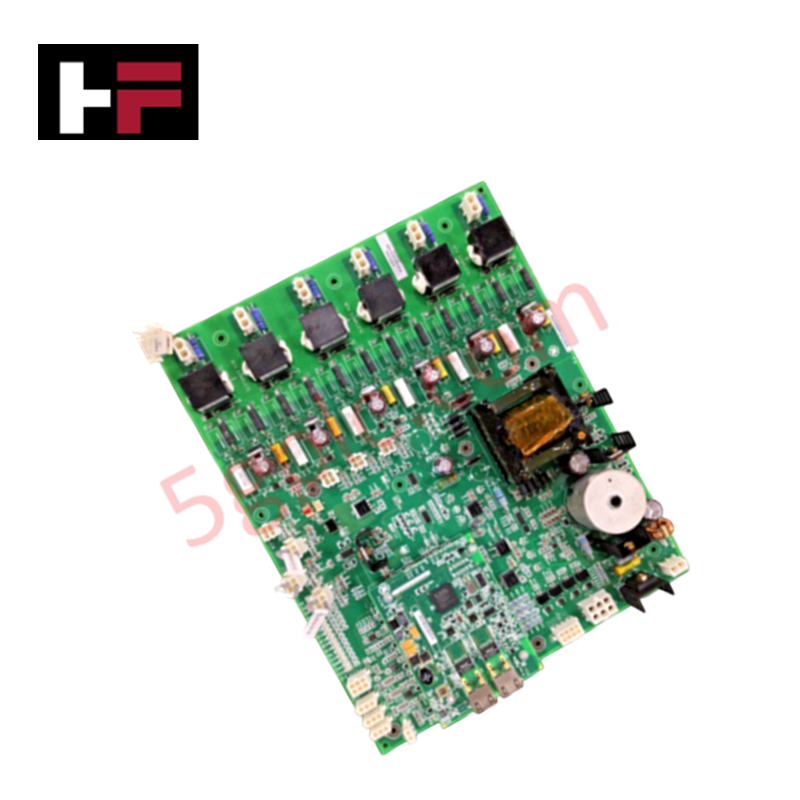

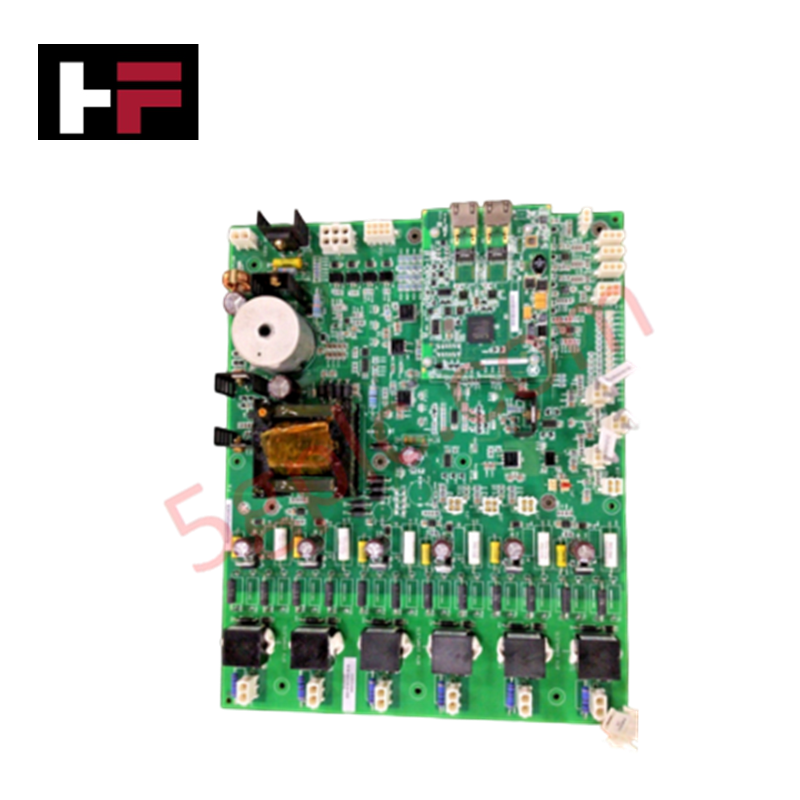

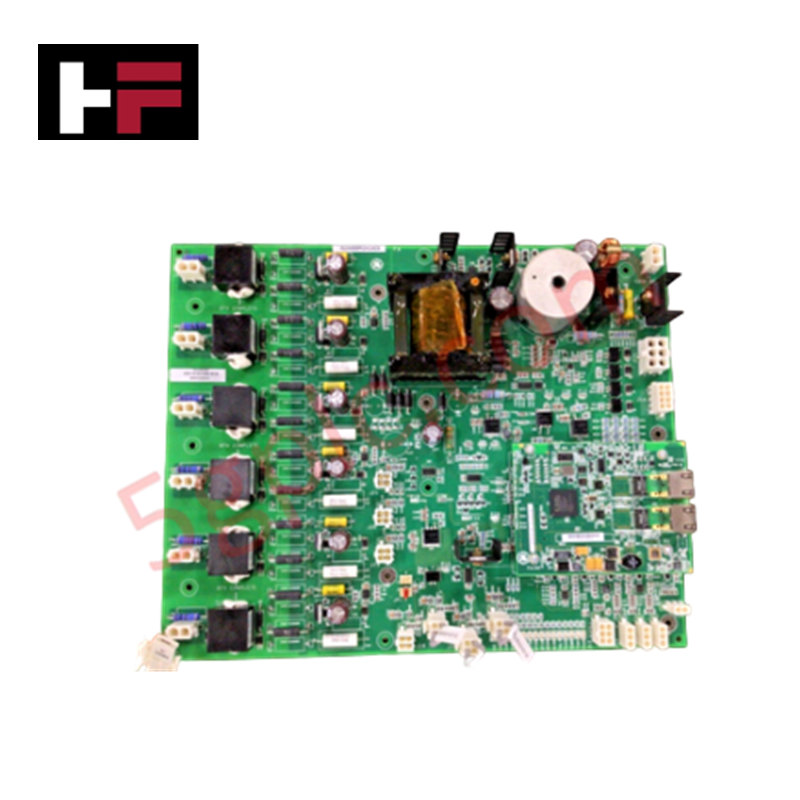

پیکربندی شده برای کنترل تریستور در سیستم‌های تحریک EX2100e، GE IS200EBRGH2A (برد رابط پل تحریک IS200EBRGH2A) اجرای فیزیکی و الکتریکی مستقیم پردازش سیگنال شلیک گیت و نظارت بازخورد پل را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200EBRGH2A |
| برند | جنرال الکتریک |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۲ پوند (۰.۹۱ کیلوگرم) |
| ابعاد | ۱۰.۲ در ۵.۱ سانتی‌متر |
| دمای کاری | ۰ تا ۶۰ درجه سانتی‌گراد |
| مصرف برق | ۱۲۵ ولت مستقیم (VDC) نامی |
| خروجی آنالوگ | ۰-۲۰ میلی‌آمپر |
| سازگاری | سیستم‌های تریستور ۴۲، ۵۲ و ۷۷ میلی‌متری |
کنترل برداری V/Hz و میدان‌محور
برد IS200EBRGH2A به عنوان یک لایه رابط حیاتی بین پردازنده کنترل و پل قدرت عمل می‌کند و تنظیم دقیق جریان تحریک را تضمین می‌کند. با تسهیل توزیع فرمان گیت، این برد از الگوریتم‌های داخلی لازم برای استراتژی‌های کنترل برداری V/Hz و میدان‌محور در حلقه تحریک ژنراتور پشتیبانی می‌کند. این ماژول برای پشتیبانی از اندازه‌های مختلف قاب تریستور (۴۲ میلی‌متر، ۵۲ میلی‌متر و ۷۷ میلی‌متر) طراحی شده است که امکان تطبیق انعطاف‌پذیر با معماری‌های مختلف پل قدرت را فراهم می‌آورد. پاسخ بازخورد حلقه محرک دقیق از طریق مرحله خروجی آنالوگ ۰-۲۰ میلی‌آمپر حفظ می‌شود تا هماهنگی بین خروجی تحریک و نیازهای میدان ژنراتور تضمین شود. فناوری نصب سطحی به کار رفته در PCB القای پارازیتی را به حداقل می‌رساند و تداخل احتمالی در تولید پالس گیت با سرعت بالا را کاهش می‌دهد.
سؤالات متداول
س: آیا این برد می‌تواند برای سیستم‌های تریستور خارج از محدوده مشخص شده ۴۲ میلی‌متر تا ۷۷ میلی‌متر استفاده شود؟
ج: خیر. سخت‌افزار به طور خاص برای سازگاری با معماری‌های تریستور ۴۲، ۵۲ و ۷۷ میلی‌متری طراحی شده است. استفاده با اندازه‌های قاب پل ناسازگار ممکن است منجر به توالی شلیک نادرست یا عدم فعال‌سازی گیت شود.
س: آیا این برد با برق کنترل استاندارد ۲۴ ولت مستقیم سازگار است؟
ج: خیر. IS200EBRGH2A برای عملکرد مدار درایو گیت و منطق رابط پل به منبع تغذیه ۱۲۵ ولت مستقیم نیاز دارد. قبل از روشن کردن برد، باید ولتاژ منبع تغذیه تأیید شود.
راهنمای نصب در محل
- نصب: برد را در کابینت پل تحریک محکم کنید. اطمینان حاصل کنید که پایه‌های نصب فاصله کافی از باسبارهای پل قدرت دارند تا از جرقه‌زنی یا تخریب عایق جلوگیری شود.
- سیم‌کشی: برای تمام اتصالات پالس گیت از سیم‌های سیگنال با دمای بالا و شیلددار استفاده کنید. جداسازی دقیق بین سیگنال‌های بازخورد ولتاژ پایین و خطوط تحریک DC/AC با توان بالا را حفظ کنید تا تداخل الکترومغناطیسی کاهش یابد.
- بازرسی: قبل از نصب، مطمئن شوید که اندازه سیستم تریستور با پیکربندی IS200EBRGH2A مطابقت دارد. تمام پین‌های کانکتور را از نظر تغییر شکل یا اکسیداسیون بررسی کنید.
- یکپارچه‌سازی: قبل از اتصال ورودی برق، قطبیت منبع تغذیه ۱۲۵ ولت مستقیم را تأیید کنید. پس از نصب، با استفاده از نرم‌افزار تشخیصی EX2100e یک بررسی حلقه سرد انجام دهید تا اطمینان حاصل شود که همه کانال‌های پالس گیت به درستی با کنترلر اصلی ارتباط برقرار می‌کنند.
- محیط: اطمینان حاصل کنید که سیستم خنک‌کننده کابینت تحریک کار می‌کند. برد برای دمای ۰ تا ۶۰ درجه سانتی‌گراد رتبه‌بندی شده است؛ عبور از این محدوده می‌تواند باعث انحراف حرارتی در حلقه بازخورد آنالوگ ۰-۲۰ میلی‌آمپر شود و منجر به ناپایداری تحریک گردد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
