کد محصول : IS200BPPBH2B

نوع محصول : بردهای مدار چاپی

فروشنده محصول : General Electric


  • قطعات ۱۰۰٪ اصل – بازگشت بدون ریسک تا ۳۰ روز
  • گارانتی ۱ ساله و پشتیبانی تخصصی برای هر سفارش

جزئیات محصول

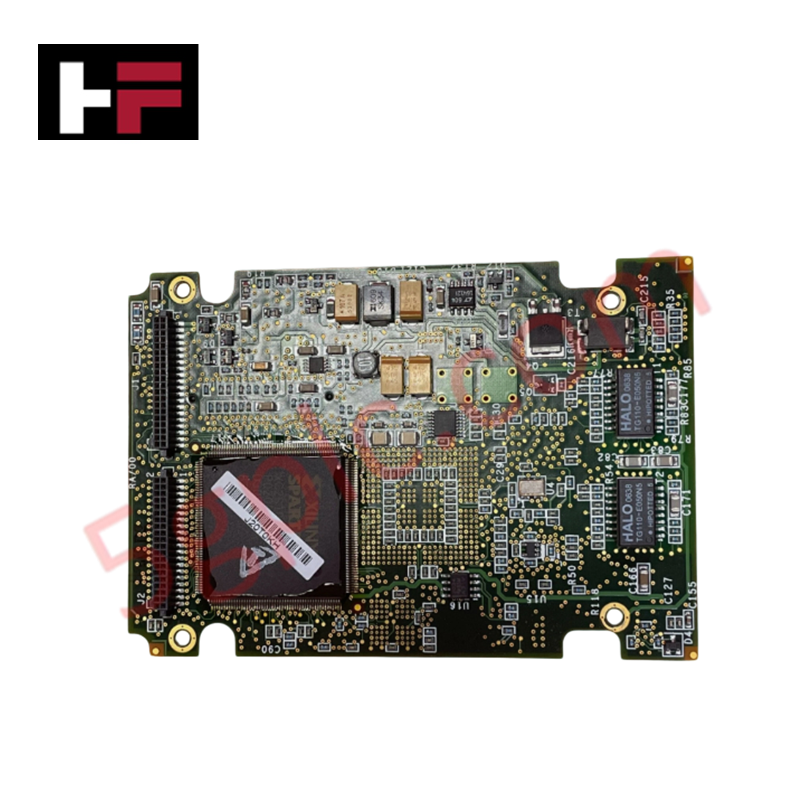

برد مدار چاپی General Electric IS200BPPBH2B، که با نام IS200BPPBH2B نیز شناخته می‌شود، به عنوان یک قطعه سخت‌افزاری اختصاصی برای مسیریابی سیگنال و پشتیبانی مدارهای کمکی در پلتفرم‌های سیستم کنترل توربین Mark VI عمل می‌کند.

مشخصات سخت‌افزاری

پارامتر مشخصات
مدل IS200BPPBH2B
برند General Electric
ابعاد فشرده (فرمت برد افزودنی)
نصب پایه پیچ ۴ نقطه‌ای (نصب روی مادربرد)
ویژگی‌های قطعات چیپ حافظه AMD، سیم‌پیچ القایی، دو LED وضعیت

عملیات پروفینت و شبکه تعیین‌کننده

برد IS200BPPBH2B به عنوان یک ماژول توسعه افزودنی عمل می‌کند که نیاز به اتصال به مادربرد میزبان از طریق سوراخ‌های نصب کارخانه‌ای با روکش برنجی دارد. این برد از طریق مدارهای مجتمع و ترانزیستورهای روی برد، پشتیبانی در سطح مدار را فراهم می‌کند و یکپارچگی مسیر داده را در معماری کنترل Mark VI حفظ می‌کند. ارتباط تعیین‌کننده از طریق کانکتورهای عمودی و رابط‌های جک تلفن روی برد پشتیبانی می‌شود که با نیازهای باس ارتباطی مادربرد میزبان هماهنگ است. سازگاری با فلش فریم‌ور و سرعت باس توسط نسخه خاص برد مدار میزبان و پیکربندی کلی کابینت کنترل Mark VI تعیین می‌شود.

سؤالات متداول (FAQ)

س: چگونه برد IS200BPPBH2B به مادربرد متصل می‌شود؟

ج: این برد از چهار پایه نصب گوشه‌ای و پیچ استفاده می‌کند که با سوراخ‌های کارخانه‌ای روی مادربرد درگیر می‌شوند تا پایداری مکانیکی و پیوستگی زمین را تضمین کنند.

س: هدف از دو LED روی لبه برد چیست؟

ج: LEDهای روی برد نشانگرهای وضعیت بصری برای سلامت مدار و اتصال سیگنال هستند که در نظارت تشخیصی در زمان واقعی در مجموعه کنترل میزبان کمک می‌کنند.

راهنمای نصب میدانی

  • نصب مکانیکی: سوراخ‌های نصب برد را با نقاط پایه روی مادربرد هم‌تراز کنید. اطمینان حاصل کنید که لبه‌های خمیده PCB به گونه‌ای قرار گرفته‌اند که فضای لازم برای قطعات نصب شده روی مادربرد فراهم شود.
  • درگیر کردن کانکتورها: کانکتورهای عمودی را به آرامی در هدرهای مربوطه روی مادربرد قرار دهید. فشار یکنواختی روی PCB اعمال کنید تا همه پین‌ها به طور کامل و بدون خم شدن درگیر شوند.
  • ایمنی الکتریکی: قبل از نصب یا جداسازی برد، سیستم میزبان را خاموش کنید تا از اتصال کوتاه مدارهای مجتمع یا آسیب به قطعات حساس حافظه جلوگیری شود.
  • احتیاطات ESD: هنگام نصب از بند مچی زمین‌شده و ایستگاه کاری ضد الکتریسیته ساکن استفاده کنید، زیرا قطعات نصب سطحی و چیپ‌های حافظه مجتمع به تخلیه الکترواستاتیک حساس هستند.

اطلاعات اضافی

  • قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
  • ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
  • گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
  • ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
  • پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
  • راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
