جزئیات محصول
توضیحات محصول

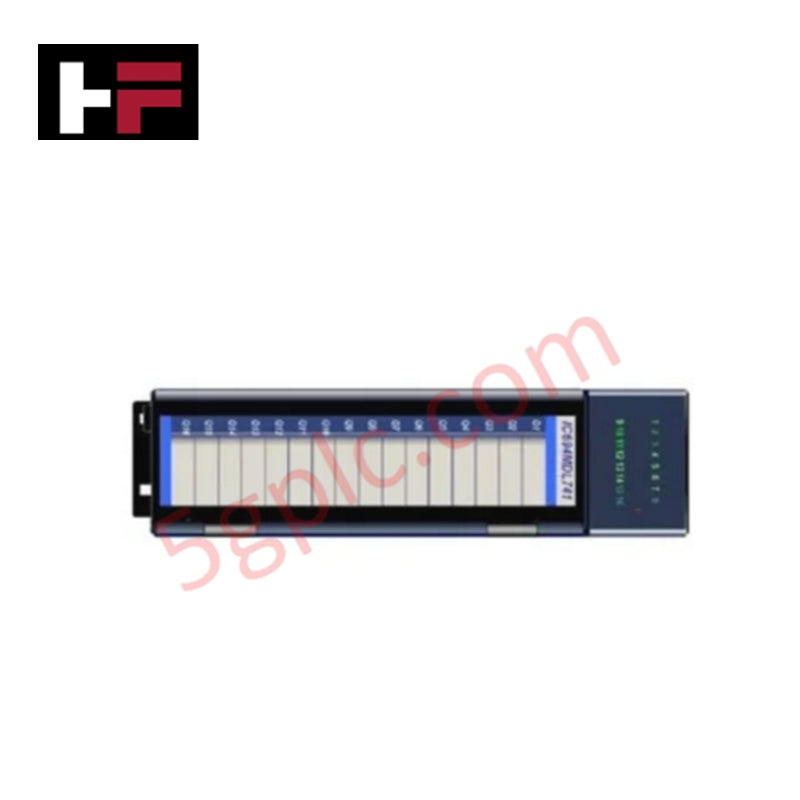

ماژول خروجی گسسته IC694MDL741 از سری PACSystems RX3i شرکت GE Fanuc، یک واحد خروجی DC با 16 نقطه است که برای کاربردهای منطق منفی (سینکینگ) طراحی شده است. این ماژول سوئیچینگ قابل اعتماد 12/24 ولت DC را ارائه می‌دهد و برای وظایف اتوماسیون صنعتی مانند کنترل موتور، فعال‌سازی سلونوئید و روشنایی نشانگر مناسب است. با ایزولاسیون قوی، زمان پاسخ سریع و مصرف انرژی بهینه، این ماژول عملکرد قابل اطمینانی در محیط‌های پرچالش تضمین می‌کند.
مشخصات فنی
-
سازنده: GE Fanuc Emerson
-
خط تولید: PACSystems RX3i
-
شماره قطعه: IC694MDL741
-
نوع محصول: ماژول خروجی گسسته
-
تعداد کانال‌ها: 16 خروجی (دو گروه 8 تایی)
-
نوع منطق: منطق منفی (سینکینگ)
-
ولتاژ نامی: 12/24 ولت DC
-
دامنه ولتاژ خروجی: 12–24 ولت DC (+20%، -15%)
-
جریان خروجی هر کانال: حداکثر 0.5 آمپر
-
حداکثر جریان هر گروه: 2 آمپر
-
افت ولتاژ (حالت روشن): ≤ 0.5 ولت
-
جریان نشتی (حالت خاموش): ≤ 1 میلی‌آمپر
-
زمان پاسخ: ≤ 2 میلی‌ثانیه (روشن/خاموش)
-
ایزولاسیون (از میدان به بک‌پلن و زمین فریم): 250 ولت AC پیوسته؛ تحمل 1500 ولت AC به مدت 1 دقیقه
-
ایزولاسیون (گروه به گروه): 250 ولت AC پیوسته؛ تحمل 1500 ولت AC به مدت 1 دقیقه
-
مصرف برق: 110 میلی‌آمپر در 5 ولت DC (تمام خروجی‌ها روشن)
-
نصب: شکاف صفحه پایه RX3i
-
وضعیت چرخه عمر: فعال
سناریوهای کاربردی
-
سیستم‌های کنترل موتور که به خروجی‌های منطق منفی نیاز دارند
-
فعال‌سازی سلونوئید در ماشین‌آلات صنعتی
-
کاربردهای روشنایی نشانگر و سیگنال‌دهی
-
محیط‌های اتوماسیون که نیازمند پاسخ سریع و ایزولاسیون قابل اعتماد هستند
سؤالات متداول
س: این ماژول چند خروجی دارد؟ ج: 16 خروجی، تقسیم شده به دو گروه 8 تایی.
س: چه نوع منطقی پشتیبانی می‌شود؟ ج: منطق منفی (سینکینگ).
س: حداکثر جریان هر کانال چقدر است؟ ج: 0.5 آمپر برای هر نقطه خروجی.
س: زمان پاسخ معمولی چقدر است؟ ج: 2 میلی‌ثانیه یا کمتر برای هر دو حالت روشن و خاموش.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
