جزئیات محصول

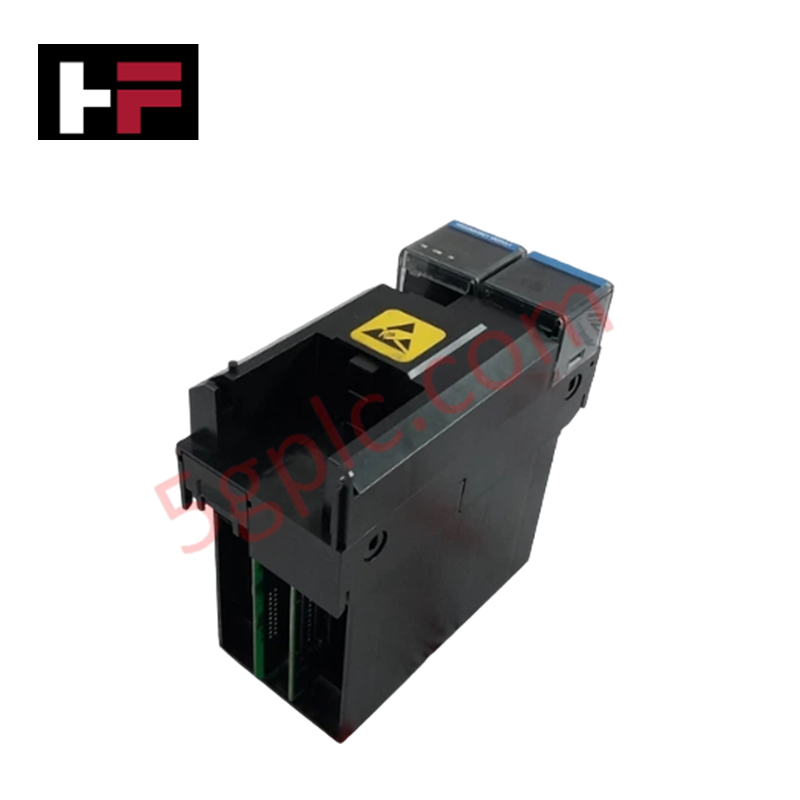

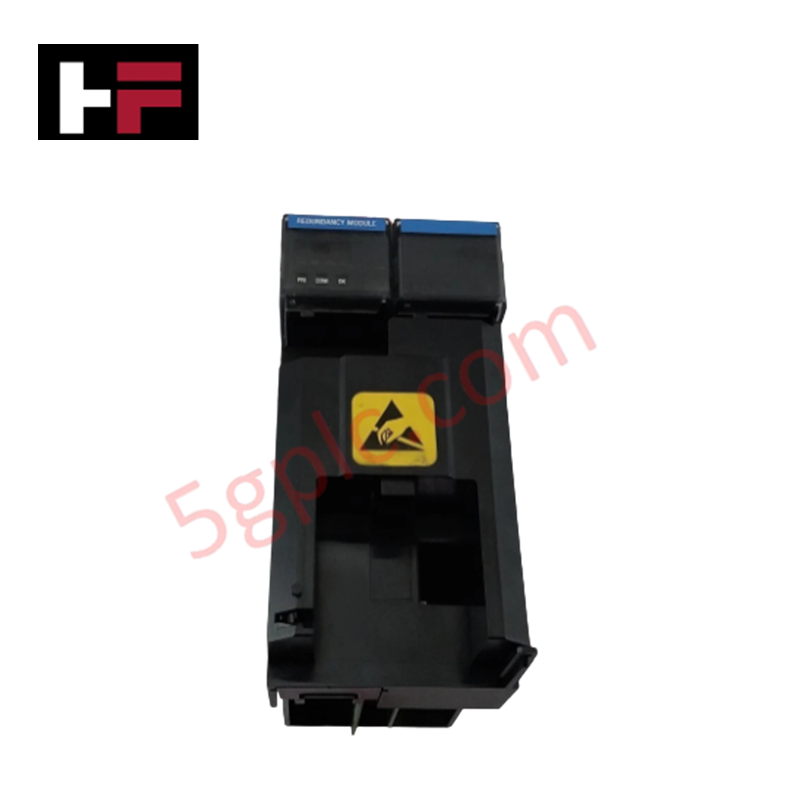

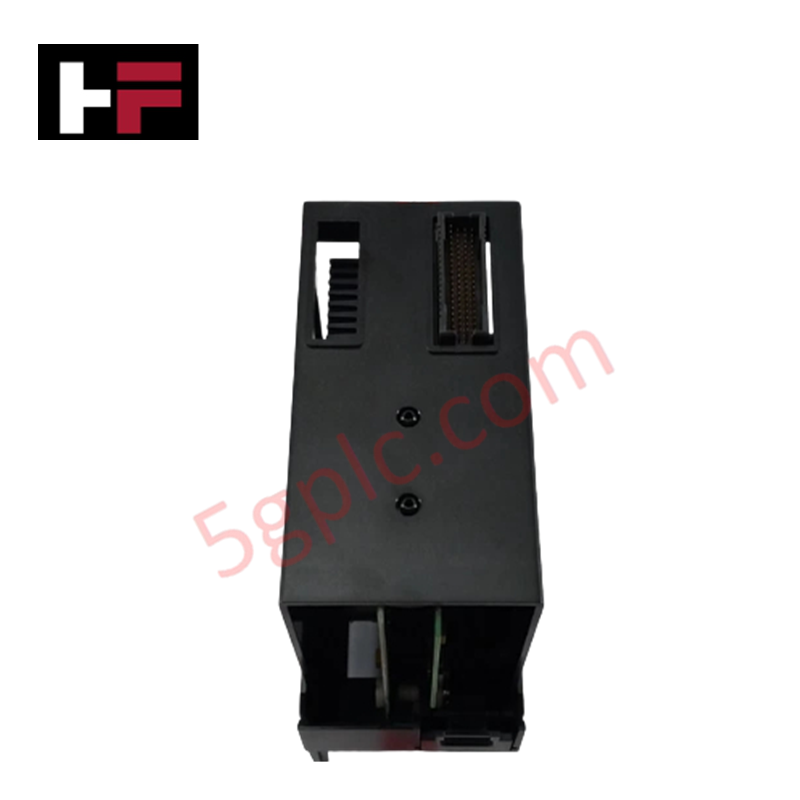

Honeywell TC-PRR021 که با عنوان 51309288-125 Redundancy Module نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای سوئیچینگ توزیع برق و مدیریت افزونگی باس در پلتفرمهای Honeywell Experion PKS عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 51309288-125 |
| برند | Honeywell |
| مدل پایه | TC-PRR021 |
| نوع محصول | ماژولهای افزونگی |
| مبدأ | USA |
| وزن | 290 g (0.64 lbs) |
| ابعاد | اندازه استاندارد ماژول رک C200 / C300 |
| دمای کاری | 0 deg C تا +60 deg C |
| منبع تغذیه | 24 VDC |
| مصرف جریان | 90 mA at 24 VDC |
| ولتاژ خروجی | 5.1 VDC |
| جریان خروجی | 1.0 A at 5.1 VDC |
ایزولاسیون کانالبهکانال و پردازش پروتکل لوپ
ماژول TC-PRR021 ایزولاسیون ریل تغذیه و مدیریت خطا را در کانالهای کنترلر افزونه اجرا میکند. این واحد که برای تأمین برق تجهیزات الکترونیکی باس داخلی طراحی شده است، خروجی تنظیمشده 5.1 VDC را حفظ میکند و همزمان دو منبع تغذیه 24 VDC را از یکدیگر جدا میسازد. این جداسازی الکتریکی، ایزولاسیون کانالبهکانال را فراهم کرده، نویز خط common-mode را سرکوب میکند و از انتشار خطاهای تغذیه در بخشهای backplane متصل به مجموعههای ترمینیشن میدانی پروتکل لوپ 4-20 mA HART جلوگیری میکند.
سؤالات متداول
س: اگر یکی از ورودیهای تغذیه دوگانه 24 VDC از کار بیفتد، چه اتفاقی برای خروجی ماژول میافتد؟
پ: مدار دیود-ORing داخلی ماژول بهطور خودکار توان خروجی پیوسته 5.1 VDC را بدون وقفه ولتاژ یا ریست باس حفظ میکند.
س: آیا میتوان ماژول افزونگی TC-PRR021 را در حالی که رک سیستم برقدار است تعویض کرد؟
پ: بله، این ماژول از قابلیت تعویض گرم در پیکربندیهای رک افزونه پشتیبانی میکند، مشروط بر اینکه مسیر تغذیه افزونه موازی کاملاً عملیاتی باشد.
دستورالعملهای نصب در محل
- محافظت در برابر ESD: پیش از وارد کردن یا خارج کردن ماژول از شاسی، با استفاده از مچبند اتلافکننده الکتریسیته ساکن، خود را به زمین متصل کنید.
- همترازی شیار: ماژول را محکم در ریلهای راهنمای شیار تعیینشده رک بلغزانید تا کانکتورهای backplane کاملاً در جای خود قرار گیرند.
- سیمکشی ترمینال: پیش از برقدار کردن ورودیهای برق کابینت، قطبیت منبع تغذیه را در ترمینالهای ورودی 24 VDC بررسی کنید.
- جداسازی کابل: هادیهای اصلی برق 24 VDC را در مسیرهای عبور کابل محفظه، از کابلهای سیگنال سطح پایین جدا نگه دارید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
