جزئیات محصول

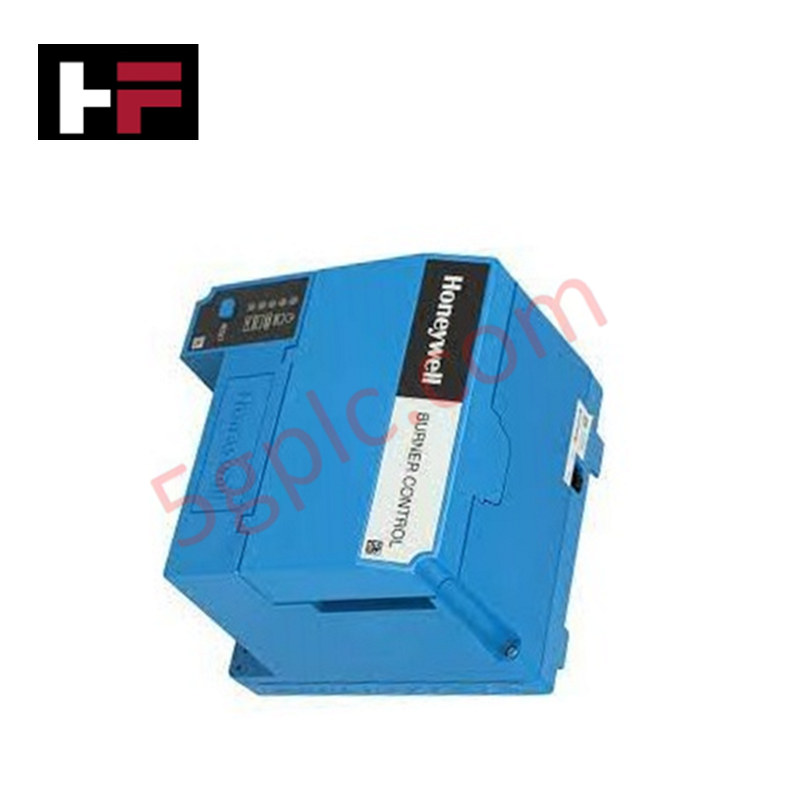

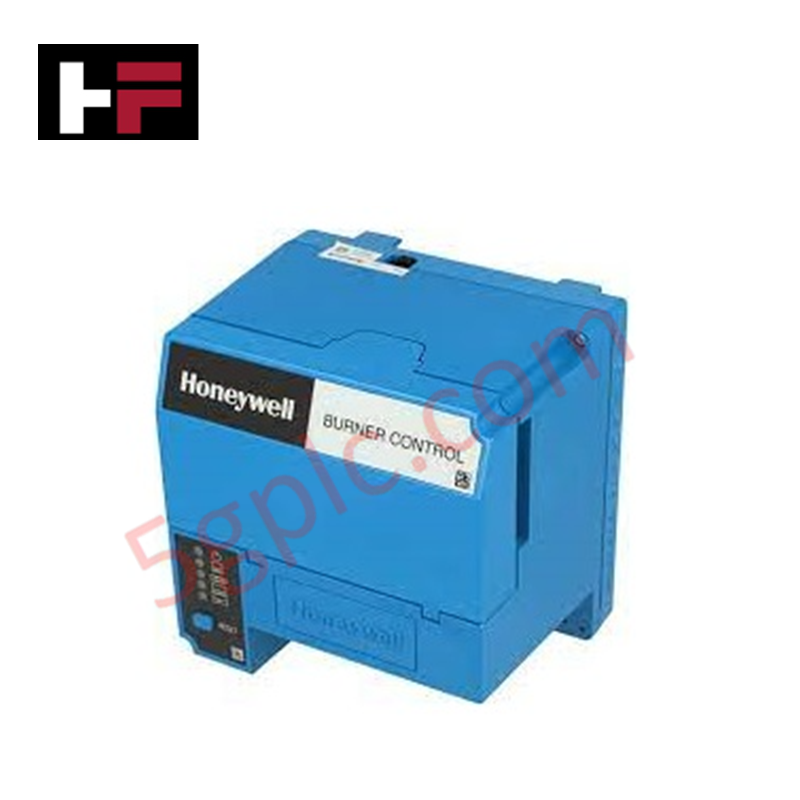

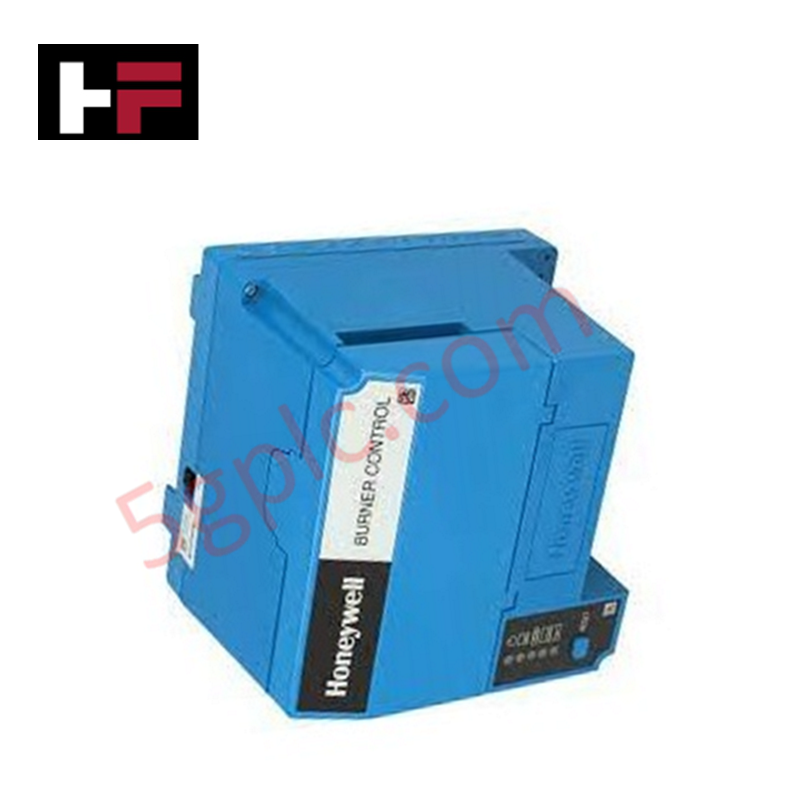

Honeywell RM7850A1019 که با نام RM7850A 1019 نیز فهرست شده است، بهعنوان ماژول کنترل مشعل، یک قطعه سختافزاری اختصاصی برای کنترل ایمنی اولیه مشعل مبتنی بر ریزپردازنده در سامانههای صنعتی حفاظت از شعله عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | RM7850A1019 / RM7850A 1019 |
| برند | Honeywell |
| مبدأ | USA |
| وزن | ماژول 0.7 kg (1 lb 10 oz)؛ وزن حمل 2.0 kg |
| ابعاد | 127 mm x 127 mm x 133 mm (با پایه Q7800A) / عمق 155 mm (با پایه Q7800B) |
| دمای کاری | -40 deg C تا +60 deg C (-40 deg F تا +140 deg F) |
| مصرف برق | 120 Vac (+10%, -15%)، 50/60 Hz (+/-10%) |
| کاربرد | کنترل برنامهریزی مشعل صنعتی مبتنی بر ریزپردازنده |
| مدت پیشپاکسازی | توسط کارت زمانسنج پاکسازی ST7800A تعیین میشود |
| مدت پسپاکسازی | 15 sec |
| مدت برقراری شعله | پایلوت: 3 sec یا 5 sec؛ شعله اصلی: 3 sec، 5 sec یا متناوب |
| لوازم جانبی موردنیاز | پایه Q7800A/B، کارت زمانسنج ST7800A، تقویتکننده سیگنال شعله R78xx |
| تأییدیهها و دستورالعملها | CE (EN298)، FM (J.I. OYOA9.AF)، FCC Part 15 Class B، GASTEC CE-63AP3070/1 |
ایزولاسیون پیشرفته سیگنال و حفاظت از حلقه شعله
این دستگاه با بهرهگیری از مفاهیم جبرانسازی اتصال سرد (CJC) برای پایداری حرارتی و پارامترهای ایزولاسیون کانالبهکانال، ولتاژهای خام آشکارساز شعله را از طریق تقویتکنندههای قابلتعویض و قابلنصب بهصورت پلاگین (R7847، R7849، R7861 یا R7886) پردازش میکند. منطق کنترل داخلی، عیبیابی پروتکل حلقه 4-20 mA HART و ارزیابی وضعیت را در طول پیشپاکسازی، توالی جرقهزنی و عملکرد شعله اصلی بهطور پیوسته انجام میدهد. حافظه EEPROM غیرفرار، فایلهای سابقه عملکرد و وضعیت قفل ایمنی را در زمان قطع کامل برق، بدون نیاز به نگهداری باتری پشتیبان، حفظ میکند.
سؤالات متداول
س: برای عملکرد RM7850A1019، نصب کدام لوازم جانبی ماژولار ضروری است؟
پ: این ماژول به یک پایه سیمکشی یونیورسال Q7800A یا Q7800B، یک کارت زمانسنج پاکسازی پلاگین ST7800A برای تنظیم مدت پیشپاکسازی و یک تقویتکننده سازگار سیگنال شعله از سری R78xx (R7847، R7849، R7861 یا R7886) نیاز دارد.
س: زمان پاکسازی در این ماژول کنترل مشعل چگونه برنامهریزی یا تغییر داده میشود؟
پ: مدت پیشپاکسازی کاملاً توسط درجهبندی سختافزاری کارت زمانسنج پلاگین ST7800A انتخابشده تعیین میشود؛ تغییر زمان پاکسازی مستلزم تعویض فیزیکی کارت زمانسنج در رابط واحد اصلی است.
س: هنگام قطع کامل برق AC چه اتفاقی برای سوابق توالی و عیبیابی خطا میافتد؟
پ: این واحد از حافظه داخلی غیرفرار برای حفظ دائمی تمام سوابق خطا، کدهای وضعیت قفل و گزارشهای عملکرد در طول قطعی برق، بدون از دست رفتن دادهها، استفاده میکند.
راهنمای نصب در محل
- ماژول را با استفاده از پیچهای نگهدارنده ارائهشده روی یکی از پایههای یونیورسال استاندارد Q7800A یا Q7800B نصب کنید و پیش از اعمال گشتاور، درگیری مکانیکی 5 رزوه را بررسی کنید.
- سیمهای جرقهزنی ولتاژبالا را در یک لوله فلزی اختصاصی، جدا از سیمهای سیگنال کمولتاژ و سیمکشی حسگر آشکارساز شعله، عبور دهید تا تداخل EMI کاهش یابد.
- اطمینان حاصل کنید که اتصالات زمین ترمینالها مطابق استانداردهای سیمکشی صنعتی محل، اتصال کمامپدانسی مستقیم به قاب محفظه مشعل داشته باشند.
- پیش از برقدار کردن ورودی 120 Vac، مطمئن شوید نقاط آزمون خارجی برای بررسی ولتاژ در دسترس باقی بمانند.
