جزئیات محصول

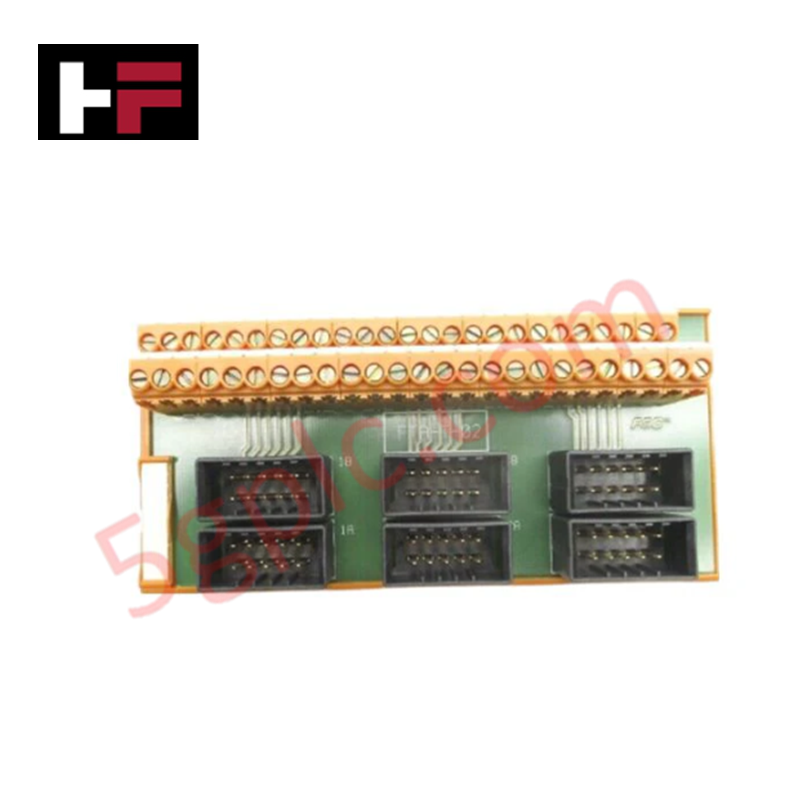

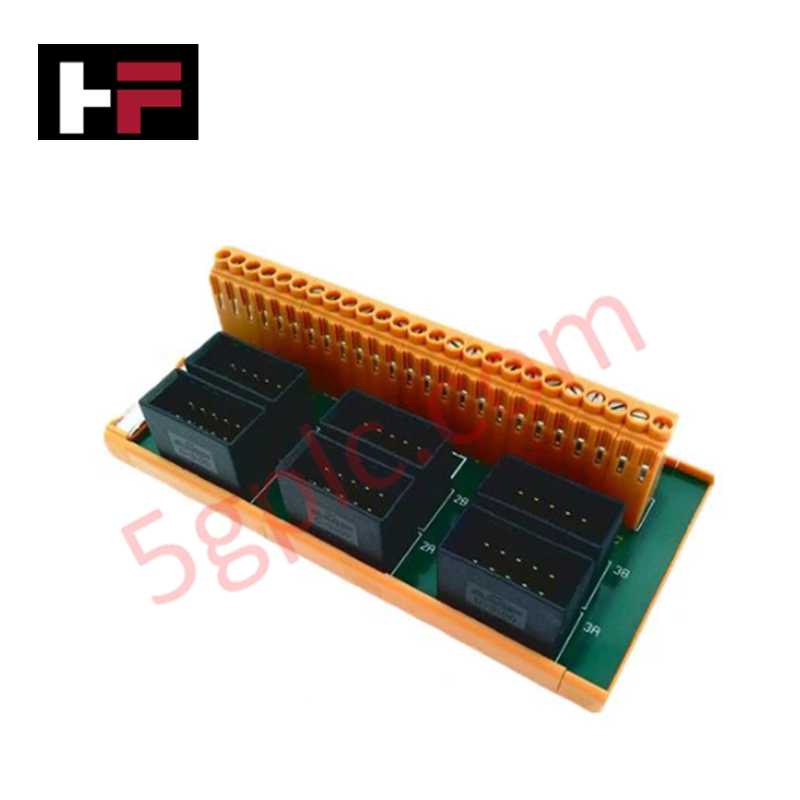

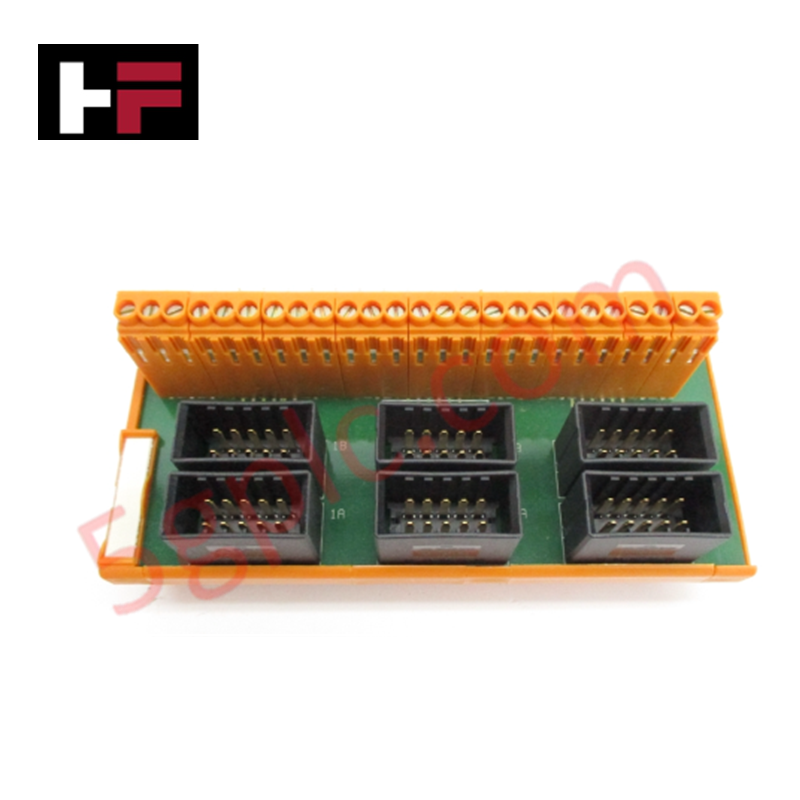

پیکربندی شده برای توزیع خروجی دیجیتال با چگالی بالا در معماریهای سیستم کنترل، Honeywell FTA-T-02 (ماژول خروجی دیجیتال ایمن FTA-T-02) اجرای فیزیکی مستقیم مسیر سیگنال را برای ۲۴ کانال مجزا فراهم میکند. این سختافزار خروجیها را در شش گروه مستقل مدیریت میکند و منطق کنترلر سیستم را با عملگرهای میدانی متصل میسازد و در عین حال الزامات ایمنی عملیاتی را حفظ میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | FTA-T-02 |
| برند | هانیول |
| مبدا | مشخص نشده |
| وزن | ۲.۰ کیلوگرم |
| ابعاد | ۱۴.۵ × ۷.۰ × ۵.۷ سانتیمتر |
| دمای کاری | مشخص نشده |
| مصرف برق | تأمین nominal 24/48/60 VDC |
| تعداد کانالها | ۲۴ (۶ گروه ۴ تایی) |
| حداکثر جریان پیوسته | ۲ آمپر برای هر کانال |
| حداکثر ولتاژ | ۳۶ VAC/۵۰ VDC (رده ۳)؛ ۱۲۵ VAC/۱۵۰ VDC (رده ۲) |
کنترل فرآیند DCS و اتصالپذیری
مونتاژ FTA-T-02 جداسازی کانال به کانال را با تقسیم ۲۴ کانال خروجی به شش گروه متمایز حفظ میکند. این تفکیک از انتشار خطاهای الکتریکی یا جریانهای ناگهانی در یک حلقه میدانی به کانالهای خروجی مجاور یا باس ارتباطی پشتصفحه جلوگیری میکند. با رعایت استانداردهای IEC 1010 برای دستهبندیهای اضافه ولتاژ، این ماژول یکپارچگی سیگنال را تضمین کرده و از اختلال نویز حالت مشترک در اجرای منطق جلوگیری میکند. طراحی از پروتکل حلقه ۴-۲۰ میلیآمپر HART برای دستگاههای میدانی پاییندستی در صورت امکان پشتیبانی میکند و انتقال داده و نظارت بازخورد را در سراسر شبکه کنترل به صورت یکنواخت حفظ میکند.
سؤالات متداول
س: آیا این ماژول از تعویض داغ (hot-swapping) روی پشتصفحه فعال پشتیبانی میکند؟
ج: FTA-T-02 برای نصب ثابت طراحی شده است. تعویض داغ پشتیبانی نمیشود؛ برداشتن یا نصب در حین عملیات سیستم ممکن است ولتاژهای گذرا روی باس خروجی ایجاد کند که میتواند منجر به تغییرات ناخواسته وضعیت یا آسیب به بافرهای خروجی شود.
س: آیا نیازمندیهای خاصی برای سفت کردن اتصالات ترمینال پیچ وجود دارد؟
ج: بله، برای اطمینان از تماس الکتریکی قابل اعتماد و جلوگیری از داغ شدن ترمینال، پیچهای ترمینال باید دقیقاً با گشتاور ۰.۵ نیوتنمتر سفت شوند. گشتاور بیش از حد میتواند به رزوههای بلوک ترمینال آسیب برساند و گشتاور ناکافی ممکن است باعث اتصالات با مقاومت بالا یا خطاهای سیگنال متناوب شود.
راهنمای نصب میدانی
- واحد را روی ریل DIN TS32 یا TS35 × ۷.۵ نصب کنید؛ اطمینان حاصل کنید حداقل ۱۴.۶ سانتیمتر طول ریل برای جای دادن ماژول موجود باشد.
- قبل از شروع سیمکشی میدانی، تمام منابع تغذیه را خاموش کنید تا از اتصال کوتاه تصادفی کانالهای خروجی جلوگیری شود.
- سیمکشی میدانی را با کندن عایق به طول ۰.۷ سانتیمتر آماده کنید و اطمینان حاصل کنید سطح مقطع هادی از ۰.۲۵ سانتیمتر مربع (AWG 14) تجاوز نکند.
- سیمها را به ترمینالهای پیچ متصل کنید و هر اتصال را با گشتاور ۰.۵ نیوتنمتر محکم کنید.
- مونتاژ ریل DIN را به زمین کابینت متصل کنید تا مسیر با امپدانس پایین برای حفاظت در برابر تداخل الکترومغناطیسی (EMI) فراهم شود.
