جزئیات محصول

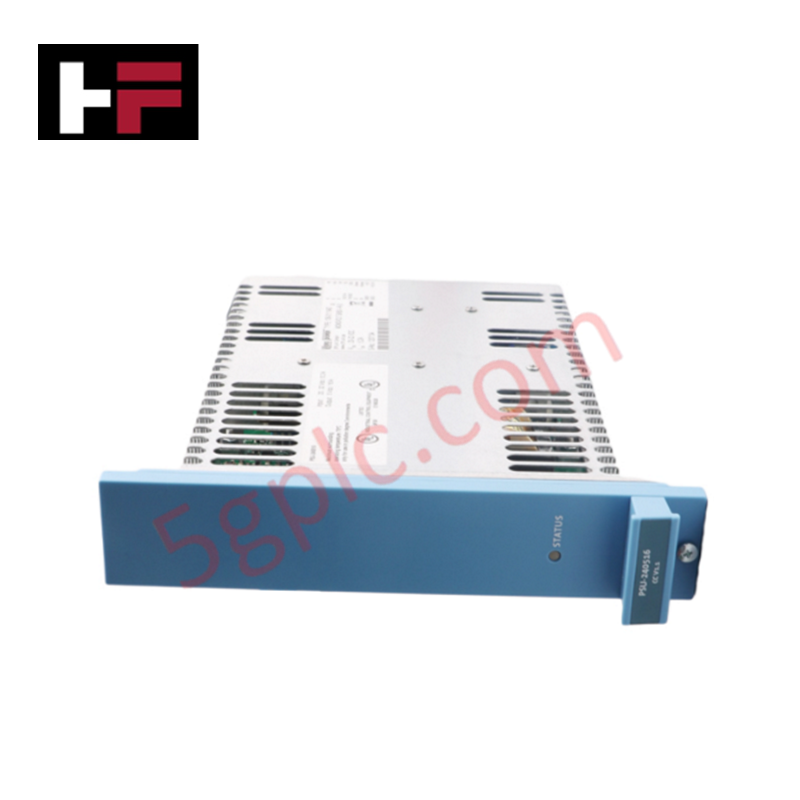

طراحی‌شده برای تبدیل اصلی توان AC/DC به DC در پلتفرم‌های Honeywell Safety Manager، Honeywell FS-PSU-240516 (واحد منبع تغذیه FS-PSU-2405) تبدیل فیزیکی/الکتریکی مستقیم را فراهم می‌کند. این واحد ورودی‌های ولتاژ خط با دامنه گسترده را به خروجی باس 24 VDC تنظیم‌شده با قابلیت تأمین جریان بار تا 16 A تبدیل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | FS-PSU-240516 |
| برند | Honeywell |
| مبدأ | USA |
| وزن | 0.85 kg |
| ابعاد | 21.1 cm x 3.52 cm x 17.6 cm |
| دمای کار | -20 تا +70 deg C |
| مصرف توان | اتلاف حرارتی داخلی بر اساس راندمان تبدیل توان >96% |
| محدوده ولتاژ ورودی | 85-265 VAC / 100-370 VDC |
| ولتاژ خروجی | 24 VDC |
| جریان خروجی | 16 A |
| درجه حفاظت در برابر نفوذ | IP20 |
| دمای نگهداری | -40 تا +85 deg C |
| رطوبت نسبی | 10 تا 95%، بدون میعان |
ویژگی‌های معماری توان کنترل فرایند و DCS
ماژول FS-PSU-240516 از توپولوژی تبدیل توان با ایزولاسیون گالوانیکی استفاده می‌کند تا از تجهیزات الکترونیکی بک‌پلین سیستم در برابر گذراهای خط برق میدانی محافظت کند. این واحد با حفظ راندمان تبدیل انرژی بیش از 96%، اتلاف حرارتی کابینت را هنگام عملیات سوئیچینگ ورودی/خروجی با چگالی بالا به حداقل می‌رساند. مدارهای فیلترینگ داخلی، نویز رسانشی با فرکانس بالا را سرکوب کرده و از انتشار ریپل ولتاژ به تجهیزات حساس پروتکل حلقه 4-20 mA HART و مجموعه‌های ترمینیشن میدانی جلوگیری می‌کنند.
سؤالات متداول
س: FS-PSU-240516 چگونه گذراهای منبع ورودی را در محدوده‌های کاری گسترده مدیریت می‌کند؟
پ: شبکه سوئیچینگ داخلی، بدون نیاز به پیکربندی جامپر فیزیکی، پایداری خروجی 24 VDC را به‌صورت خودکار در تمام محدوده‌های ورودی بین 85-265 VAC و 100-370 VDC تنظیم می‌کند.
س: آیا هنگام تعویض یک واحد FS-PSU-240516 در پیکربندی رک موازی افزونه، تعویض در حالت روشن مجاز است؟
پ: تعویض در حالت روشن پشتیبانی می‌شود، مشروط بر اینکه ماژول موازی بار فعال 16 A را تأمین کند؛ در این صورت تداوم توان سیستم بدون وقفه در عملکرد حل‌کننده منطقی پایین‌دست حفظ می‌شود.
راهنمای نصب میدانی
- جهت نصب و فاصله حرارتی: منبع تغذیه را به‌صورت عمودی نصب کنید تا همرفت طبیعی حرارت تسهیل شود. حداقل فاصله عمودی 50 mm را در بالا و پایین محفظه حفظ کنید.
- سیم‌کشی ترمینال: پیش از محکم‌کردن سیم‌های ورودی AC/DC و خروجی 24 VDC در بلوک‌های ترمینال، همه آن‌ها را با وایرشوهای عایق‌دار پرس کنید تا اتصال‌هایی با مقاومت کم ایجاد شود.
- الزامات اتصال زمین: ترمینال زمین حفاظتی (PE) را مستقیماً با استفاده از تسمه مسی کوتاه و کم‌امپدانس به شینه اتصال زمین مرکزی کابینت متصل کنید.
- تفکیک بار: کابل‌های خروجی ثانویه 24 VDC را در کانال‌های سیم‌کشی جداگانه از خطوط ورودی AC ولتاژ بالا عبور دهید تا از کوپلینگ الکترومغناطیسی جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
