جزئیات محصول

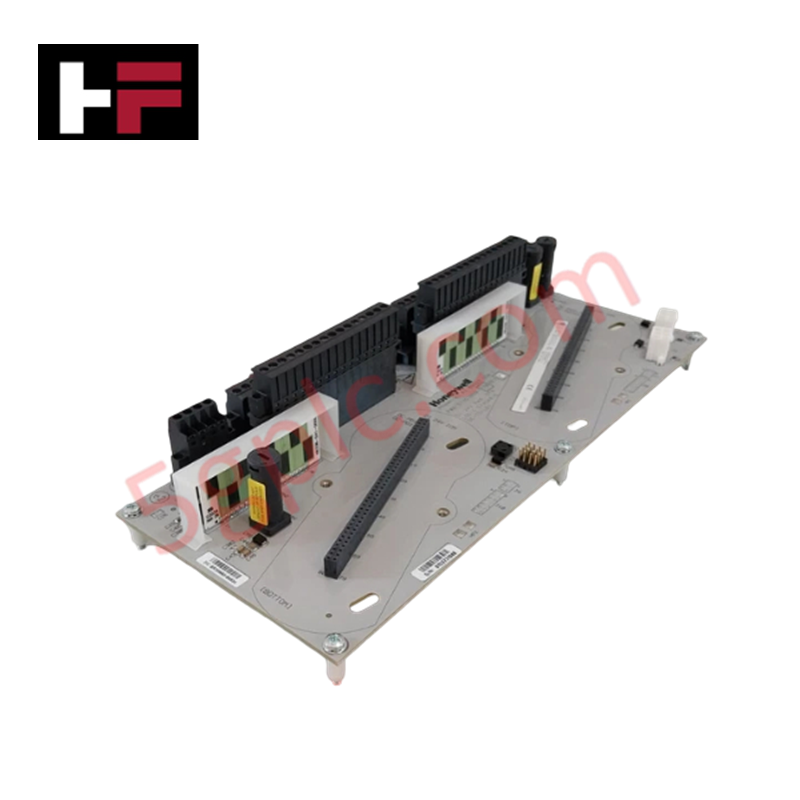

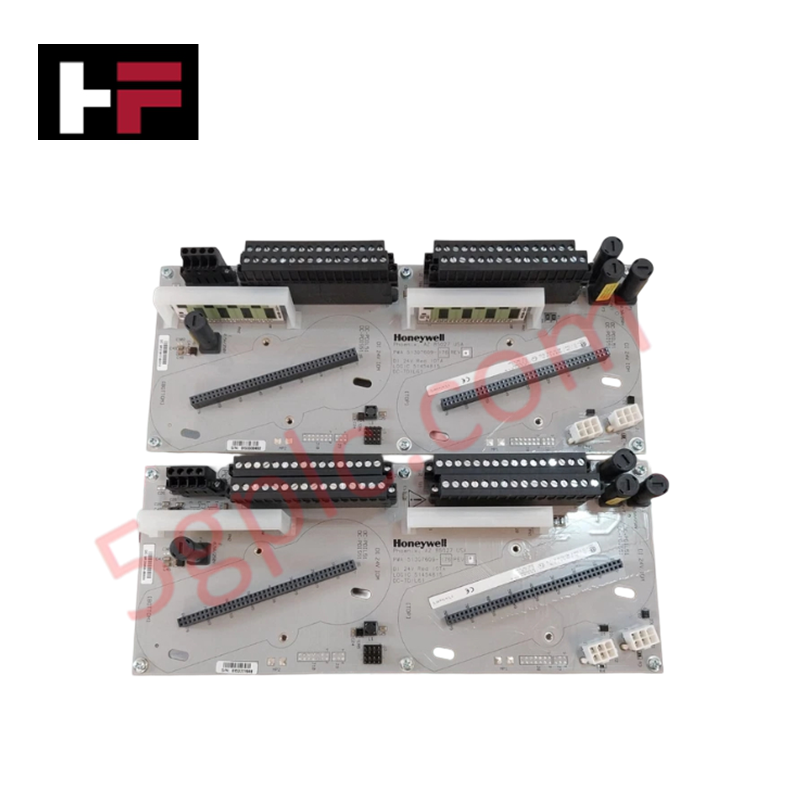

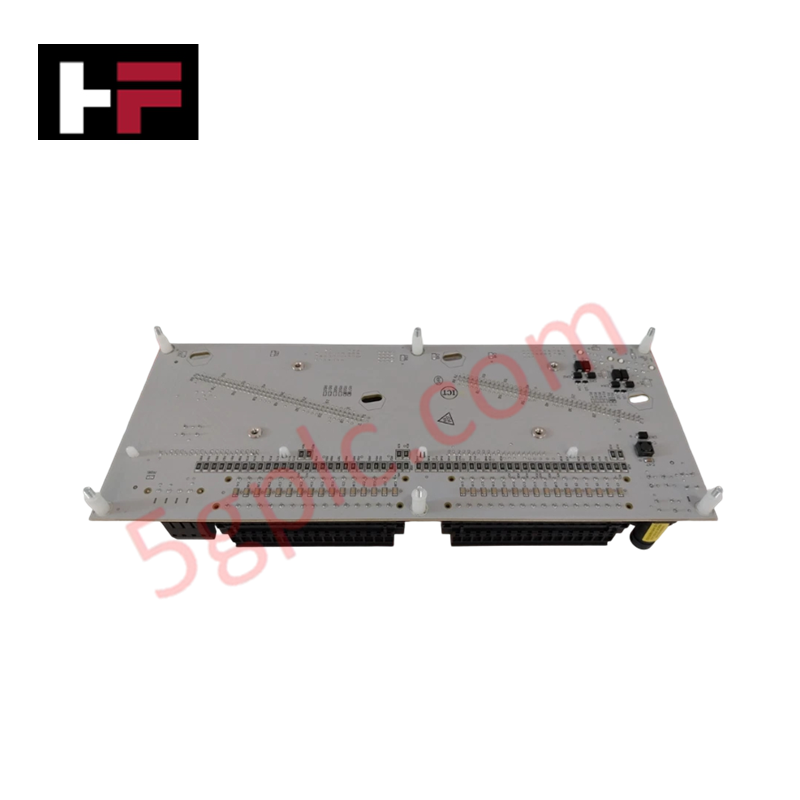

هانیول Honeywell DC-TDIL61 که با نام DC-TDIL61 نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای پردازش سیگنال‌های گسسته میدانی و مسیریابی افزونه روی بک‌پلین در سیستم‌های Honeywell Experion PKS Series C عمل می‌کند. این واحد که برای پذیرش ۳۲ کانال ورودی دیجیتال با ولتاژ ۲۴ VDC طراحی شده است، سیگنال‌های گسسته بلادرنگ را با زمان پاسخ کمتر از ۱ میلی‌ثانیه پردازش می‌کند. مجموعه ترمینیشن ورودی/خروجی (IOTA) با نصب رک‌مونت و اندازه ۱۲ اینچ، ایزولاسیون ۱۵۰۰ V AC بین کانال و سیستم را فراهم می‌کند و جداسازی گالوانیکی میان سیم‌کشی ابزارهای میدانی و مدارهای الکترونیکی داخلی کنترلر Series C ایجاد می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DC-TDIL61 |
| برند | Honeywell |
| مبدأ | آمریکا |
| وزن | ۰.۵۰ کیلوگرم |
| ابعاد | ۱۰.۸ سانتی‌متر × ۸.۷ سانتی‌متر × ۷.۸ سانتی‌متر |
| دمای کاری | ۴۰- تا ۷۰+ درجه سانتی‌گراد |
| مصرف برق | رابط ترمینیشن غیرفعال میدانی |
| ظرفیت کانال | ۳۲ ورودی دیجیتال |
| ولتاژ ورودی | 24 VDC |
| زمان پاسخ | کمتر از ۱ میلی‌ثانیه |
| ایزولاسیون | ۱۵۰۰ V AC بین کانال و سیستم |
| محدوده رطوبت | ۵٪ تا ۹۵٪، بدون میعان |
| نوع نصب | نصب رک‌مونت (جای‌گیری IOTA با اندازه ۱۲ اینچ) |
| پلتفرم سیستم | Honeywell Experion PKS Series C |
پروتکل حلقه HART با جریان 4-20 mA و ایزولاسیون کانال‌به‌کانال
DC-TDIL61 از معماری مداری ایزوله استفاده می‌کند که در تمام ۳۲ مسیر ورودی گسسته، حفاظت ۱۵۰۰ V AC بین کانال و سیستم را فراهم می‌سازد. هنگام استفاده در رک‌های I/O ترکیبی در کنار کارت‌های آنالوگ مبتنی بر پروتکل حلقه HART با جریان 4-20 mA، سد ایزولاسیون داخلی از انتقال تغییرات پتانسیل زمین و گذراهای نویز با فرکانس بالا جلوگیری می‌کند. این سطح ایزولاسیون انتشار نویز به باس‌های آنالوگ مجاور را سرکوب کرده، مشخصات ایزولاسیون کانال‌به‌کانال را در حلقه‌های میدانی حفظ می‌کند و از خراب‌شدن داده‌ها در ثبات‌های کنترلر مرکزی جلوگیری می‌نماید.
پرسش‌های متداول
س: آیا می‌توان یک کارت ورودی دیجیتال فعال را روی مجموعه DC-TDIL61 بدون قطع سیم‌کشی میدانی 24 VDC در حالت روشن تعویض کرد؟
پ: بله، معماری افزونه IOTA با اندازه ۱۲ اینچ امکان خارج‌کردن و تعویض ماژول‌های ورودی دیجیتال منفرد Series C را در حین کار سیستم فراهم می‌کند، بدون آنکه اتصالات ترمینال‌های میدانی قطع شود یا مسیر سیگنال افزونه ثانویه مختل گردد.
س: زمان پاسخ کمتر از یک میلی‌ثانیه چه تأثیری بر اسکن سیگنال‌های میدانی در ۳۲ کانال ورودی دارد؟
پ: زمان پاسخ کمتر از ۱ میلی‌ثانیه امکان لچ‌کردن فوری سیگنال در سطح سخت‌افزار را فراهم می‌کند و باعث می‌شود تغییرات سریع وضعیت گسسته بدون تأخیر اسکن نرم‌افزاری یا کندی ناشی از دیبانس ثبت شوند.
راهنمای نصب میدانی
- مجموعه پایه IOTA دوازده‌اینچی DC-TDIL61 را با استفاده از نقاط نصب سخت‌افزاری یکپارچه، روی ریل نگهدارنده کابینت Series C نصب کنید.
- تمام هادی‌های ورودی میدانی 24 VDC را به ترمینال‌های پیچی مربوطه متصل کرده و قطبیت را در هر ۳۲ کانال بررسی کنید.
- شیلد کابل میدانی را در یک نقطه اتصال، به باس میله‌ای اتصال زمین کابینت متصل کنید تا از ایجاد حلقه‌های زمین جلوگیری شود.
- ماژول‌های ورودی دیجیتال اولیه و ثانویه Series C را با کانکتورهای رابط IOTA هم‌راستا کنید و آن‌ها را محکم فشار دهید تا اهرم‌های قفل‌کننده جانبی درگیر شوند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
