جزئیات محصول

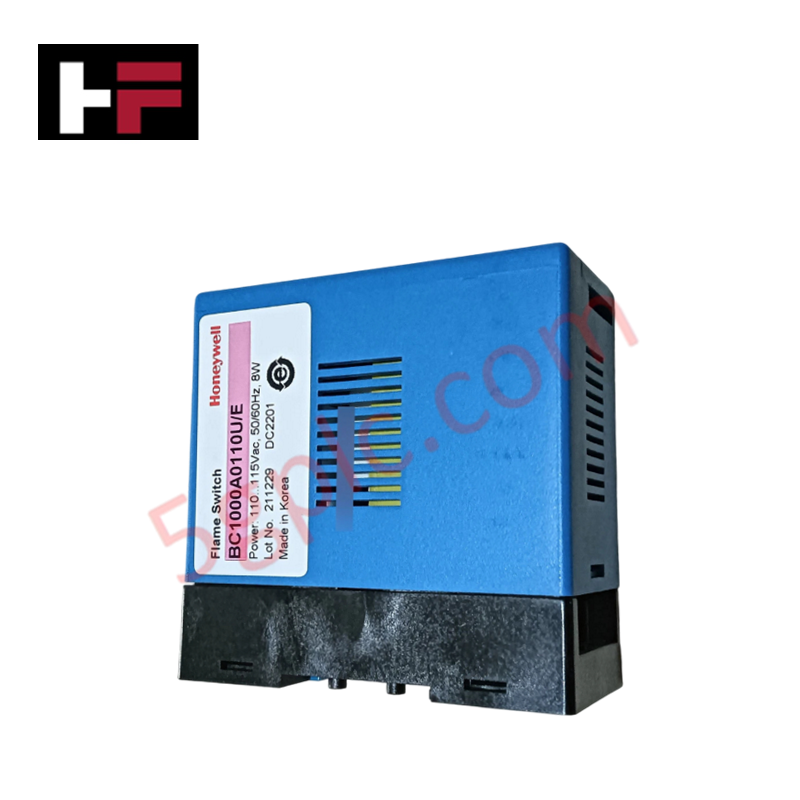

Honeywell BC1000A0110U که با عنوان BC1000A کنترلر سوئیچ شعله نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای حسگری نوری پیوسته شعله و پایش اینترلاک راهاندازی ایمن در سیستمهای کنترل مشعل صنعتی عمل میکند. این دستگاه با برق خطی 115 VAC کار میکند و سیگنالهای دریافتی از میلههای شعله یکسوساز یا حسگرهای UV بدون خودآزمایی را پردازش میکند تا خروجیهای کنتاکت رله داخلی بررسی راهاندازی ایمن و رله شعله را فعال کند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | BC1000A0110U |
| برند | Honeywell |
| مبدأ | مونتاژ استاندارد صنعتی |
| وزن | 0.50 kg |
| ابعاد | ابعاد استاندارد ماژول نصب روی پنل DIN |
| دمای کاری | -40 تا +60 deg C (-40 تا +140 deg F) |
| مصرف توان | 8 W |
| ولتاژ ورودی | 115 VAC, 50/60 Hz |
| زمان پاسخ | 2 +/- 1 sec |
| سازگاری حسگر | میلههای شعله یکسوساز، حسگرهای UV مدلهای C7027، C7035، C7044 و C7927 |
| کنتاکتهای رله خروجی | SPST (T3-4) بررسی راهاندازی ایمن، SPST (T2-3) شعله |
| گزینههای نصب | ریل DIN یا نصب مستقیم روی پنل |
پروتکل حلقه 4-20 mA HART و یکپارچهسازی DCS
BC1000A0110U دارای پارامترهای ایزولاسیون کانالبهکانال است که مدارهای سوئیچینگ رله با ولتاژ خط را از مسیرهای پردازش سیگنال شعله در میکروالکترونیک کمولتاژ جدا میکند. این سد گالوانیکی، سیگنالهای حسگر ورودی را در برابر گذراهای خط و نویز فرکانسبالای ایجادشده توسط تجهیزات میدانی اطراف ایزوله میکند. حفظ جداسازی مسیرهای سیگنال از تداخل هنگام انتقال سیگنالهای وضعیت شعله در کنار فرستندههای پروتکل حلقه 4-20 mA HART و تجهیزات پایش مرکزی DCS در شبکه پنل کنترل جلوگیری میکند.
سؤالات متداول
س: کدام مدلهای خاص حسگر UV Honeywell با BC1000A0110U سازگار هستند؟
پ: این کنترلر مستقیماً با مدلهای حسگر UV بدون خودآزمایی C7027، C7035، C7044 و C7927، و همچنین میلههای شعله یکسوساز استاندارد، رابط دارد.
س: زمان اجرای قطع مدار هنگام بروز وضعیت خرابی شعله چقدر است؟
پ: مدار رله داخلی برای اجرای تغییر وضعیت کنتاکت ایمن در برابر خرابی، ظرف 2 +/- 1 ثانیه پس از قطع سیگنال شعله، قطع میشود.
س: آیا میتوان دستگاه را روی ریلهای استاندارد محفظههای صنعتی نصب کرد؟
پ: بله، محفظه دستگاه از نصب روی ریلهای استاندارد DIN و همچنین اتصال مستقیم با پیچ روی پنل تخت پشتیبانی میکند.
راهنمای نصب در محل
- پیش از نصب یا سرویس واحد BC1000A0110U، تمام منابع تغذیه اصلی و بارهای ولتاژ خط را قطع کنید.
- کنترلر را روی ریل DIN یا سطح پنل محکم کنید و از همراستایی فیزیکی مناسب و اتصال زمین اطمینان حاصل کنید.
- سیمکشی حسگر شعله را در لوله فولادی جداگانه و متصل به زمین، دور از کابلهای جرقهزنی ولتاژ بالا، عبور دهید تا از جریانهای سرگردان القایی جلوگیری شود.
- پیش از برقدار کردن سیستم، برق خطی 115 VAC و رلههای خروجی (T3-4 بررسی راهاندازی ایمن، T2-3 شعله) را دقیقاً مطابق نمودار اتصال ترمینال سیمکشی کنید.
