جزئیات محصول

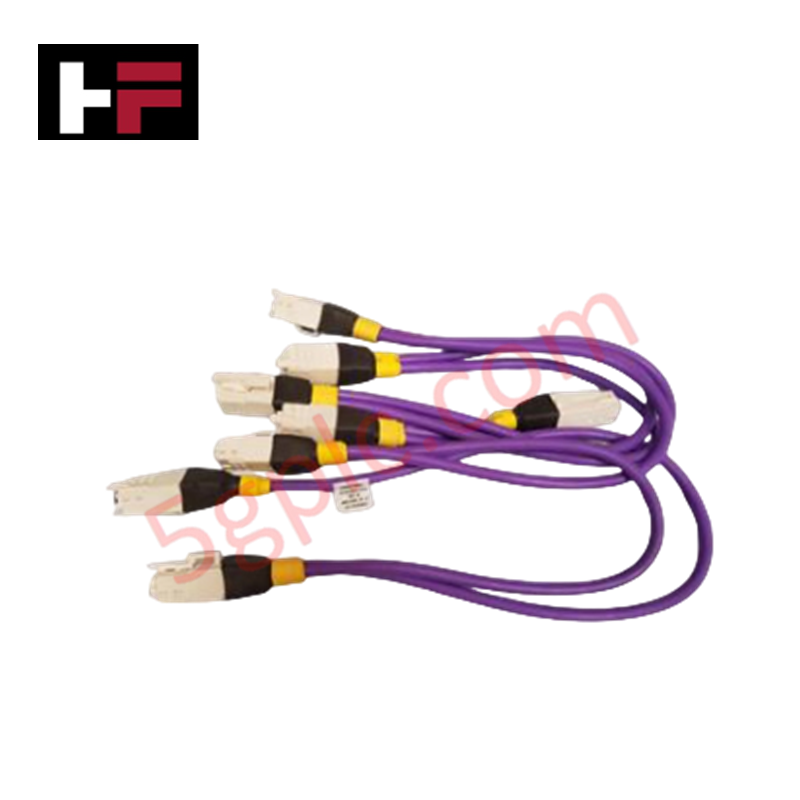

پیکربندی شده برای تأمین برق پایدار در شبکه‌های اتوماسیون Honeywell DCS و PLC، کابل برق Honeywell 51305830-400 (51305830 کابل برق AC / تقسیم‌کننده برق) اجرای فیزیکی/الکتریکی مستقیم را فراهم می‌کند. این مجموعه مسیرهای توزیع برق AC با ولتاژ بالا را تقسیم و هدایت می‌کند تا واحدهای پردازش اصلی، گره‌های محلی I/O و شاسی‌های جانبی نصب شده روی رک را تأمین کند و در عین حال تداوم بلندمدت در محفظه‌های الکتریکی استاندارد را تضمین نماید.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 51305830-400 |
| برند | Honeywell |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.36 کیلوگرم |
| ابعاد | طول مجموعه تقسیم‌کننده چندقطبی (متغیر بر اساس محل نصب) |
| دمای کاری | ۲۰- تا ۸۰ درجه سانتی‌گراد |
| مصرف برق | شبکه توزیع برق غیرفعال (بدون مصرف برق فعال داخلی) |
| ولتاژ نامی | ۲۵۰ ولت AC |
| جریان نامی | ۱۰-۱۵ آمپر |
| جنس هادی | مس رشته‌ای با رسانایی بالا |
| جنس عایق | PVC مقاوم در برابر شعله و دمای بالا |
| روکش بیرونی | PVC صنعتی مقاوم در برابر روغن و سایش |
| رتبه‌بندی شعله | UL VW-1، IEC 60332-1 |
پارامترهای ایزولاسیون کانال به کانال در Honeywell DCS
برای تعادل توپولوژی‌های داخلی باس در کنار گره‌های ارتباطی حیاتی، این طرح توزیع ولتاژ بالا جداسازی فیزیکی از سیم‌کشی ابزارهای میدانی با ولتاژ پایین را حفظ می‌کند. در حالی که کابل خود مسئول مسیریابی خطوط تأمین برق خام است و ترجمه مستقیم پروتکل حلقه ۴-۲۰ میلی‌آمپر HART را انجام نمی‌دهد، ترکیب روکش صنعتی آن از نشت ولتاژ در سینی‌های کابل مجاور جلوگیری می‌کند و تضمین می‌کند که پارامترهای ایزولاسیون کانال به کانال در ماژول‌های ابزار دقیق آنالوگ همسایه بدون افت باقی بمانند.
سؤالات متداول
س: آیا می‌توان این مجموعه کابل برق را در حالی که ماژول‌های I/O پایین‌دست کاملاً برق‌دار هستند، جدا کرد؟
ج: خیر، قطع خطوط AC زنده با کشیدن فیزیکی در حالت بار، خطر جرقه‌زنی ایجاد می‌کند و باعث قطع فوری برق در بخش‌های متصل به رک می‌شود که حلقه‌های فعال را از اسکن خارج می‌کند.
س: آیا این مجموعه با توزیع‌های برق DC با ولتاژ پایین سازگار است؟
ج: هادی‌های فیزیکی برای ولتاژ تا ۲۵۰ ولت AC رتبه‌بندی شده‌اند. در حالی که خطوط مسی می‌توانند ولتاژهای DC پایین‌تر را حمل کنند، این مجموعه به طور خاص برای تقسیم برق AC در محیط‌های اتوماسیون Honeywell طراحی و پین‌بندی شده است.
راهنمای نصب میدانی
- تمام کابل‌کشی توزیع AC را از طریق مسیرهای سیم‌کشی جدا و ایزوله شده با ولتاژ بالا عبور دهید تا از تداخل نویز الکترومغناطیسی به خطوط داده حساس جلوگیری شود.
- اطمینان حاصل کنید که مجموع جریان مصرفی تمام دستگاه‌های پایین‌دست از حداکثر بار فنی ۱۵ آمپر تقسیم‌کننده تجاوز نکند.
- تمام ترمینال‌های اتصال برق را کاملاً درون سوکت‌های شاسی مربوطه قرار دهید و هر پیچ قفل مکانیکی داخلی را محکم کنید تا نقاط مقاومت حذف شوند.
- اطمینان حاصل کنید که روکش بیرونی کابل از لبه‌های تیز محفظه فلزی محافظت شده باشد و شعاع خمیدگی ساختاری بیشتر از حداقل پارامترهای تعریف شده برای سیم‌های چند هادی PVC صنعتی باشد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
